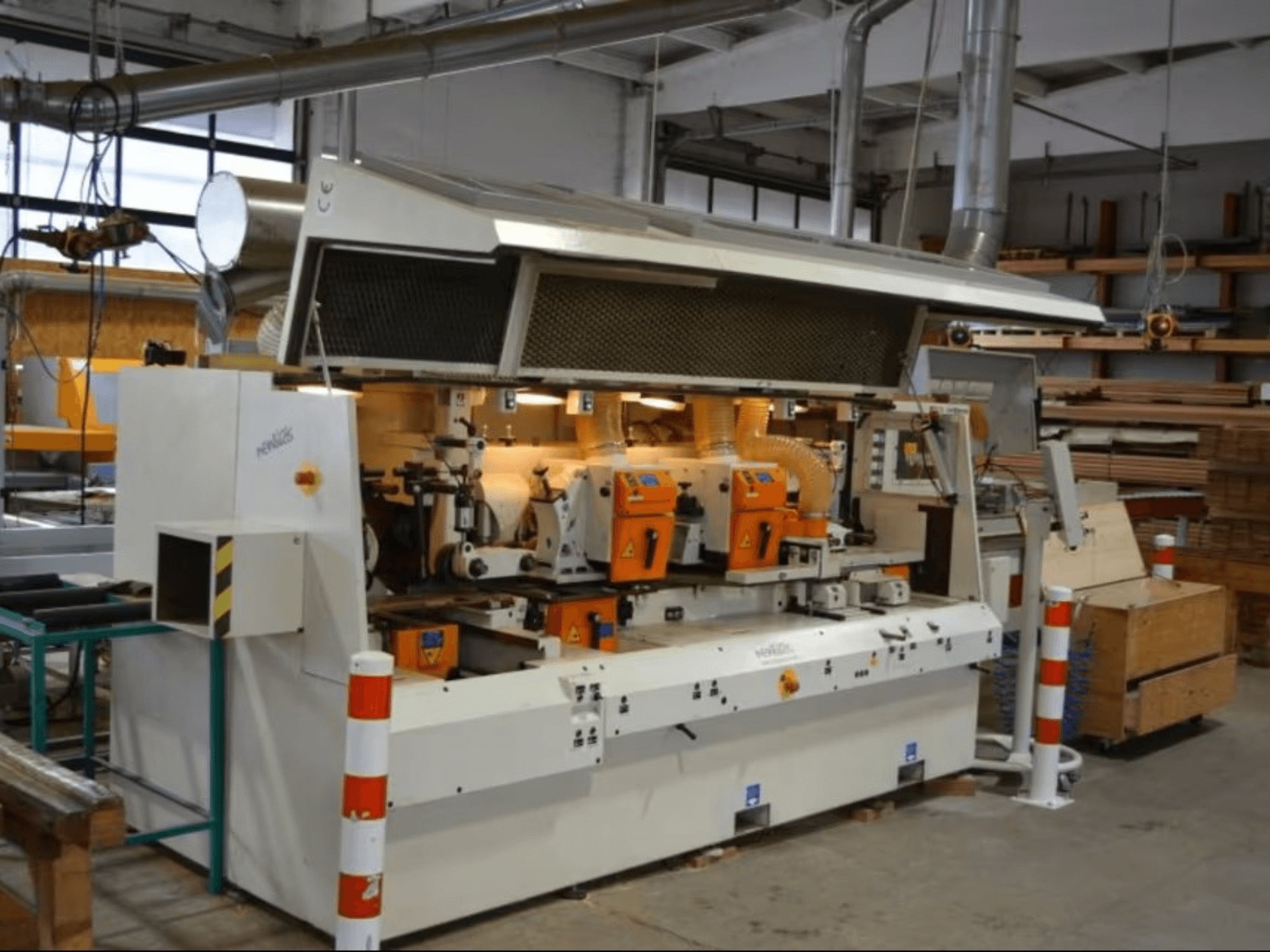

SCM - Superset NTEDE-MIL-SCM-2008-00001

• Konfiguracja: 6 wrzecion + 1 wrzeciono uniwersalne (UNIWELLE) = 7 wałów; odpowiednie do profilowania/cięcia

• Sterowanie: Ekran dotykowy MOBILE 10

• Interfejs/system narzędziowy: HSK 85S Powerlock; szybka wymiana wrzecion T-SET; urządzenia szybkozaciskowe

• Zakres roboczy:

  • Szerokość robocza (wykończona): 15-240 mm

  • Wysokość robocza (po zakończeniu): do 125 mm

  • Minimalna długość obrabianego przedmiotu: 450 mm

• Wrzeciona:

  • Prędkość: 6000 / 8300 obr.

  • Średnica: 40 mm

  • Długość montażowa: pionowa 220 mm, pozioma 250 mm

  • Regulacja osiowa: pionowa 75 mm, pozioma 45 mm

  • Średnica koła przelotowego: obciągacze 120-140 mm; wrzeciona profilowe 100-200 mm

  • Głębokość profilowania 2. dolnego wału z narzędziem Ø200 mm: 15 mm

• Silniki:

  • Silnik posuwu: 4 kW (sterowany falownikiem)

  • Wrzeciono obciągające/strugające: 7,5 kW

  • Prawe wrzeciono pionowe: 7,5 kW (Powerlock HSK 85)

  • Lewe wrzeciono pionowe: 7,5 kW (Powerlock HSK 85)

  • Górne wrzeciono poziome 1: 7,5 kW (szybkie mocowanie)

  • Górne wrzeciono poziome 2: 7,5 kW (Powerlock HSK 85)

  • Dolne wrzeciono poziome: 7,5 kW (Powerlock HSK 85)

  • Wrzeciono uniwersalne: 7,5 kW (szybkie mocowanie)

• System posuwu:

  • Prędkość posuwu: 6-36 m/min (przez falownik)

  • Rolki posuwu: Ø140 mm; 2 rolki 140 x 25 na wałek posuwu

  • Napędzana silnikiem rolka podająca w stole roboczym i stole wyjściowym

  • Dwie jednostki podające za górnymi wrzecionami w celu zmniejszenia odległości między środkami z 620 do 450 mm

• Stoły i prowadnice:

  • Długość stołu podającego: 2500 mm

  • Zakres regulacji stołu podającego i prowadnicy podającej: 10 mm

• Naciski, prowadnice i bezpieczeństwo:

  • Poziomy docisk przed strugarką z włącznikiem/wyłącznikiem

  • Poziome urządzenie dociskowe przed wałem strugającym, przełączane z panelu sterowania

  • Pneumatyczne dociski przed górnymi wrzecionami poziomymi

  • Podkładki dociskowe z przodu osłony wrzeciona poziomego

  • Hartowana wkładka w stole roboczym przed strugarką

  • Oświetlenie wewnątrz pokrywy ochronnej

• Smarowanie:

  • Smarowanie wymuszone (wyposażenie podstawowe)

  • Ręczne centralne smarowanie

  • Ręczna pompa do smarowania stołu roboczego

• Pozycjonowanie/regulacja:

  • Elektroniczne pozycjonowanie poziome

  • Elektroniczne ustawianie/regulacja średnicy narzędzia

• Odciąg:

  • Wymagana wydajność odciągu: min. 10,443 m³/h

• Inne:

  • Włącznik/wyłącznik jednostki podającej przed strugarką

Dodatkowe wyposażenie

• Wąż odciągowy w zestawie

• Dołączony wspornik montażowy Powerlock

• Narzędzia dołączone do wrzecion HSK; głowice tnące 240 mm zainstalowane na wrzecionach poziomych

  • Uwaga: nie wszystkie pokazane narzędzia są dołączone

• Dokumentacja: katalog części zamiennych (8 kompletnych katalogów PDF)
