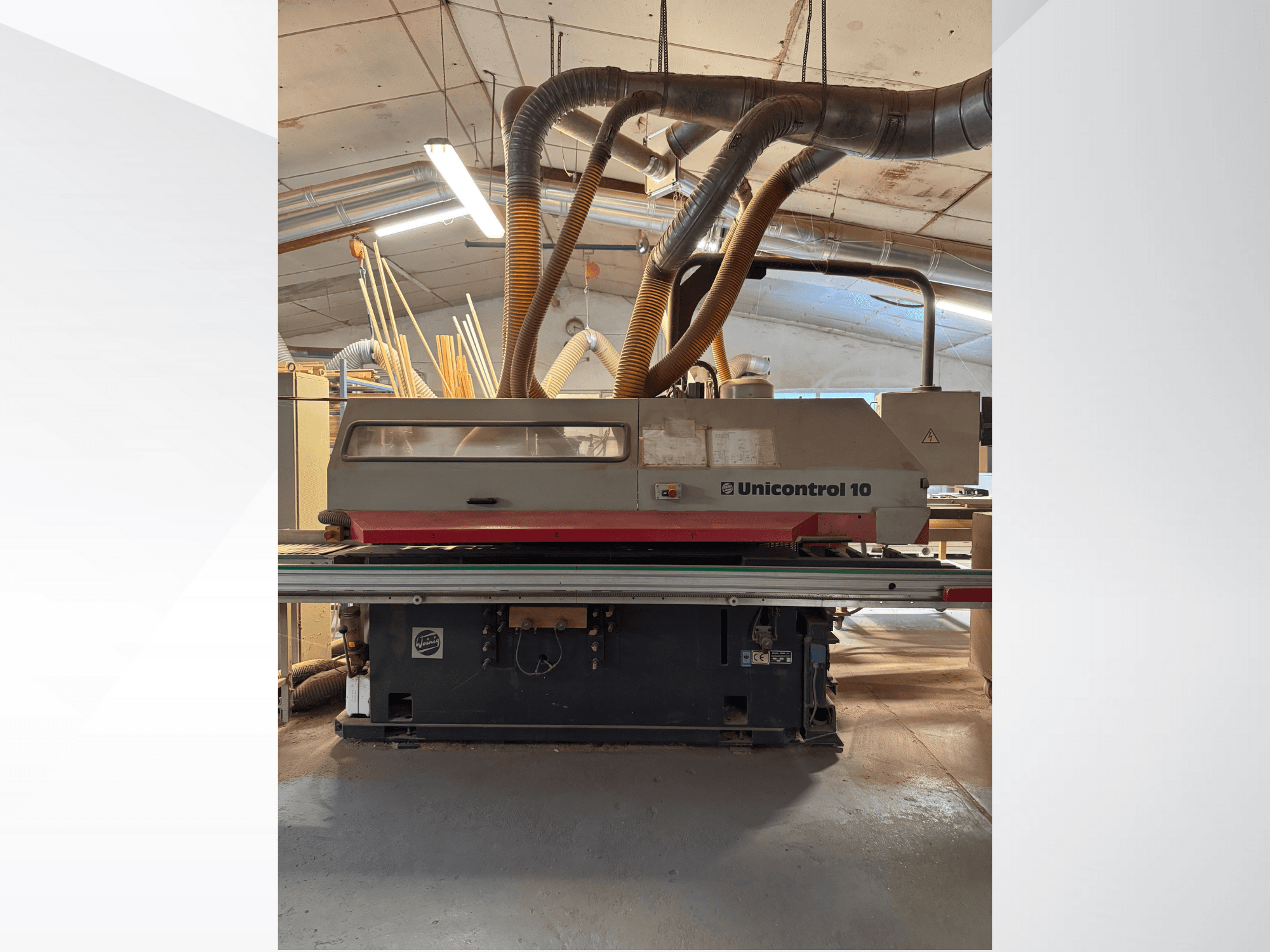

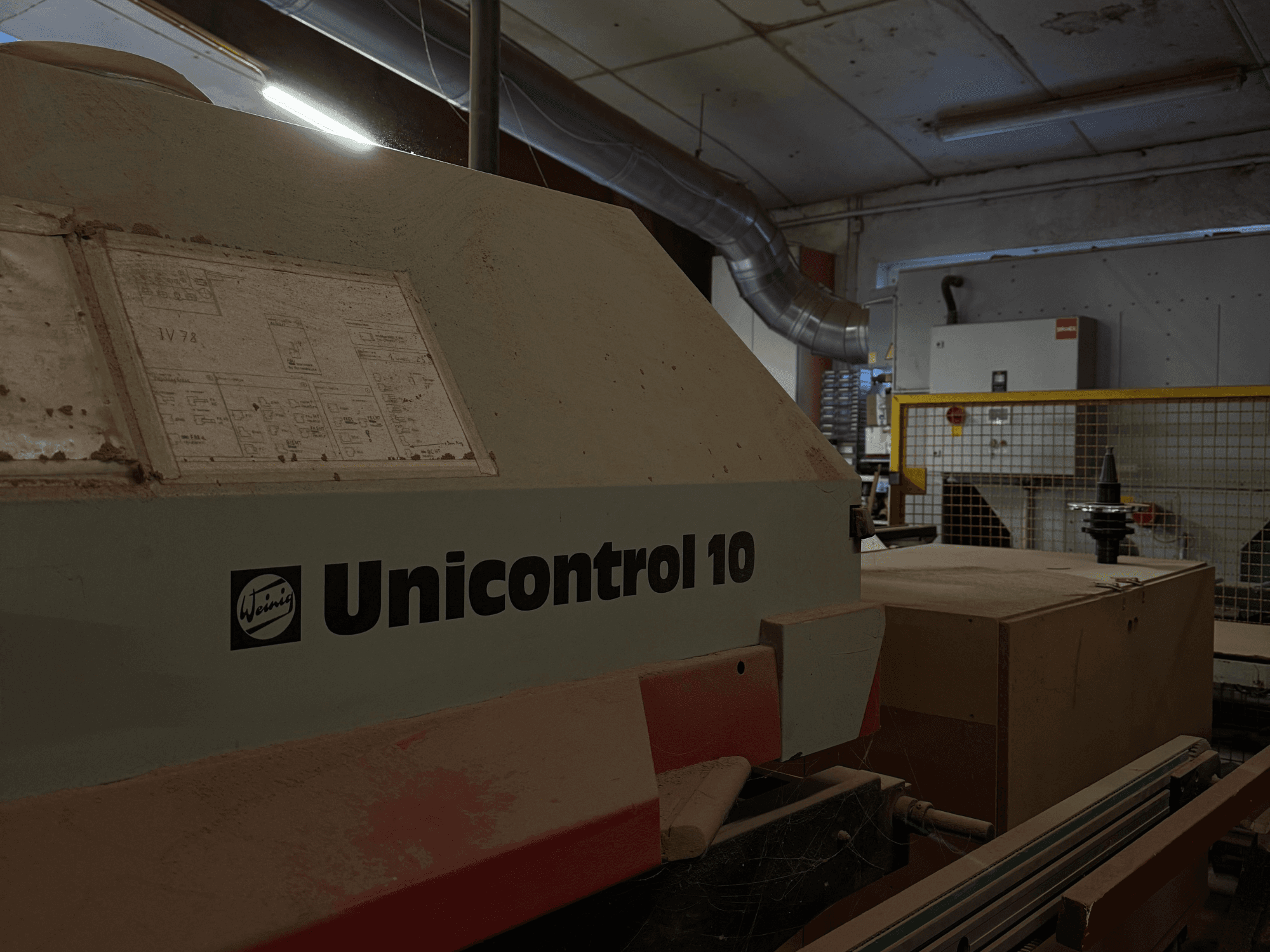

WEINIG / DIMTER - Weinig Unicontrol 10-5DE-MIL-WEI-1998-00001

• Możliwości

  • Szerokość robocza: 40-220 mm

  • Wysokość robocza (obróbka wzdłużna): 40-100 mm

  • Wysokość robocza (obróbka poprzeczna): 40-100 mm (wysokość przeciwdrewna 80 mm)

  • Długość obrabianego elementu (wzdłużna): min. 220 mm + 2 x długość czopa

  • Długość obrabianego elementu (w poprzek): min. 275 mm + 1 x długość czopa przy średnicy narzędzia 320 mm

• Posuw (obróbka poprzeczna)

  • Moc silnika: 0,3 kW

  • Prędkość posuwu: 3-25 m/min

  • Mocowanie przedmiotu obrabianego: 2 łapy mocujące

  • Ogranicznik długości: ze skalą i lupą do odczytu wymiarów zewnętrznych ościeżnicy lub skrzydła

  • Licznik: taktowany pneumatycznie, 4 pozycje (nie dla okien studyjnych), do wysokości drewna max. 80 mm

  • Podwójny pakiet części: podawanie pojedynczych lub podwójnych części, z separacją krzyżową i systemem retencji

    • 1. element (leżący na ograniczniku) szerokość drewna: 55-90 mm

    • Szerokość drewna drugiego elementu: 130 mm

• Posuw (obróbka wzdłużna)

  • Moc silnika: 2,2 kW

  • Prędkość posuwu: 4-18 m/min (bezstopniowa regulacja za pomocą przetwornicy częstotliwości)

  • Rozstaw rolek posuwu: 100/120 mm

  • Szerokość rolki posuwu: 30/50 mm

  • Średnica rolki posuwu: 95 mm

• Jednostki obróbcze

  • Piła poprzeczna

    • Moc silnika: 3 kW

    • Średnica wrzeciona: 40 mm

    • Prędkość obrotowa wrzeciona: 2800 obr.

    • Wychylenie narzędzia: maks. 400 mm

    • Regulacja osiowa: pneumatyczna względem 4-krotnej głowicy rewolwerowej

  • 1. wrzeciono z czopem i rowkiem

    • Moc silnika: 11 kW

    • Średnica wrzeciona: 50 mm

    • Prędkość obrotowa wrzeciona: 3250 obr.

    • Wychylenie narzędzia: maks. 320 mm

    • Długość mocowania narzędzia: 320 mm

    • Zakres regulacji osiowej: 240 mm

    • Liczba narzędzi: 4 x 80 mm

    • Regulacja osiowa: hydrauliczna

  • 1. wrzeciono profilujące

    • Moc silnika: 11 kW

    • Średnica wrzeciona: 50 mm

    • Prędkość obrotowa wrzeciona: 6000 obr.

    • Średnica narzędzia: maks. 232 mm

    • Koło zerowe obrotu narzędzia: 130-140 mm

    • Długość mocowania narzędzia: 320 mm

    • Zakres regulacji osiowej/promieniowej: 240/80 mm

    • Liczba pozycji narzędzia: 4 x 80 mm

    • Regulacja osiowa: hydrauliczna

  • 2. wrzeciono profilujące

    • Moc silnika: 11 kW

    • Średnica wrzeciona: 50 mm

    • Prędkość obrotowa wrzeciona: 6000 obr.

    • Średnica narzędzia: maks. 232 mm

    • Koło zerowe narzędzia: 130-140 mm

    • Długość mocowania narzędzia: 320 mm

    • Zakres regulacji osiowej/promieniowej: 240/80 mm

    • Liczba pozycji narzędzia: 4 x 80 mm

    • Regulacja osiowa: hydrauliczna

  • Mechaniczne hamulce wrzeciona

    • Dla wrzecion profilujących

    • Dla piły poprzecznej i jednostek profilujących/piłujących

  • Frezarka profilowa (pozioma, górna; przed ostatnim wrzecionem profilującym)

    • Indeksowane promieniowo: 2 pozycje

    • Indeksowane osiowo: 2 pozycje

    • Moc silnika: 3 kW

    • Średnica wrzeciona: 40 mm

    • Prędkość obrotowa wrzeciona: 5850 obr.

    • Wychylenie narzędzia: 130 mm

    • Długość mocowania narzędzia: 40 mm

    • Zakres regulacji osiowej: 52 mm

    • Zakres regulacji promieniowej: 125 mm

  • Frezarka profilowa (pionowa, prawa; na końcu maszyny)

    • Indeksowane promieniowo: 2 pozycje

    • Indeksowane osiowo: 2 pozycje

    • Moc silnika: 3 kW

    • Średnica wrzeciona: 40 mm

    • Prędkość obrotowa wrzeciona: 5850 obr.

    • Wychylenie narzędzia: 210 mm

    • Długość mocowania narzędzia: 160 mm

    • Zakres regulacji osiowej: 90 mm

    • Zakres regulacji promieniowej: 100 mm

  • Długie wrzeciono do czopowania i dłutowania (długość mocowania narzędzia 640 mm, zamiast wrzeciona 320 mm)

    • Moc silnika: 15 kW

    • Prędkość obrotowa wrzeciona: 2925 obr.

    • Liczba pozycji narzędzi: 8 x 80 mm

    • Zakres regulacji osiowej: 560 mm

Wyposażenie dodatkowe

• Laserowe światło prowadzące dla piły poprzecznej do wykrywania przekrojów

• Urządzenie do okien studyjnych

  • Obrotowy ogranicznik długości +/- 60° z elektronicznym wyświetlaczem cyfrowym i pneumatycznym zaciskiem

  • Przesuwna listwa kontrująca

  • Specjalny docisk do produkcji elementów ukośnych

  • Ograniczenia: grubość drewna maks. 120 mm

  • Przy -60°: szerokość obrabianego elementu maks. 110 mm przy długości czopa 80 mm lub maks. 150 mm z przeciwprofilami

• Pakiet frezowania

  • Urządzenie synchronizujące z automatycznym zanurzaniem (na 1. wrzecionie profilującym)

  • Szyna nośna z pasem ślizgowym

  • Wysoko/nisko taktowana rolka posuwu do 2. wrzeciona profilującego w celu skrócenia ścieżki frezowania

  • Rozszerzenie oprogramowania o 100 dowolnie programowalnych typów frezowania

• Dwie osiowo taktowane rolki posuwu naprzeciwko obu wrzecion profilujących do produkcji wąskich, krótkich części

• Prowadnica szczeblowa

  • Automatycznie taktowana prowadnica w ograniczniku do produkcji szczebli

  • Listwa podtrzymująca szczebel od góry w obszarze pionowo-prawego zespołu frezowania profilowego na końcu maszyny

• Elektroniczna regulacja wysokości posuwu z elektronicznym wyświetlaczem cyfrowym

• Automatyczny system obracania dla jednoosobowej obsługi, w tym przenośnik taśmowy
