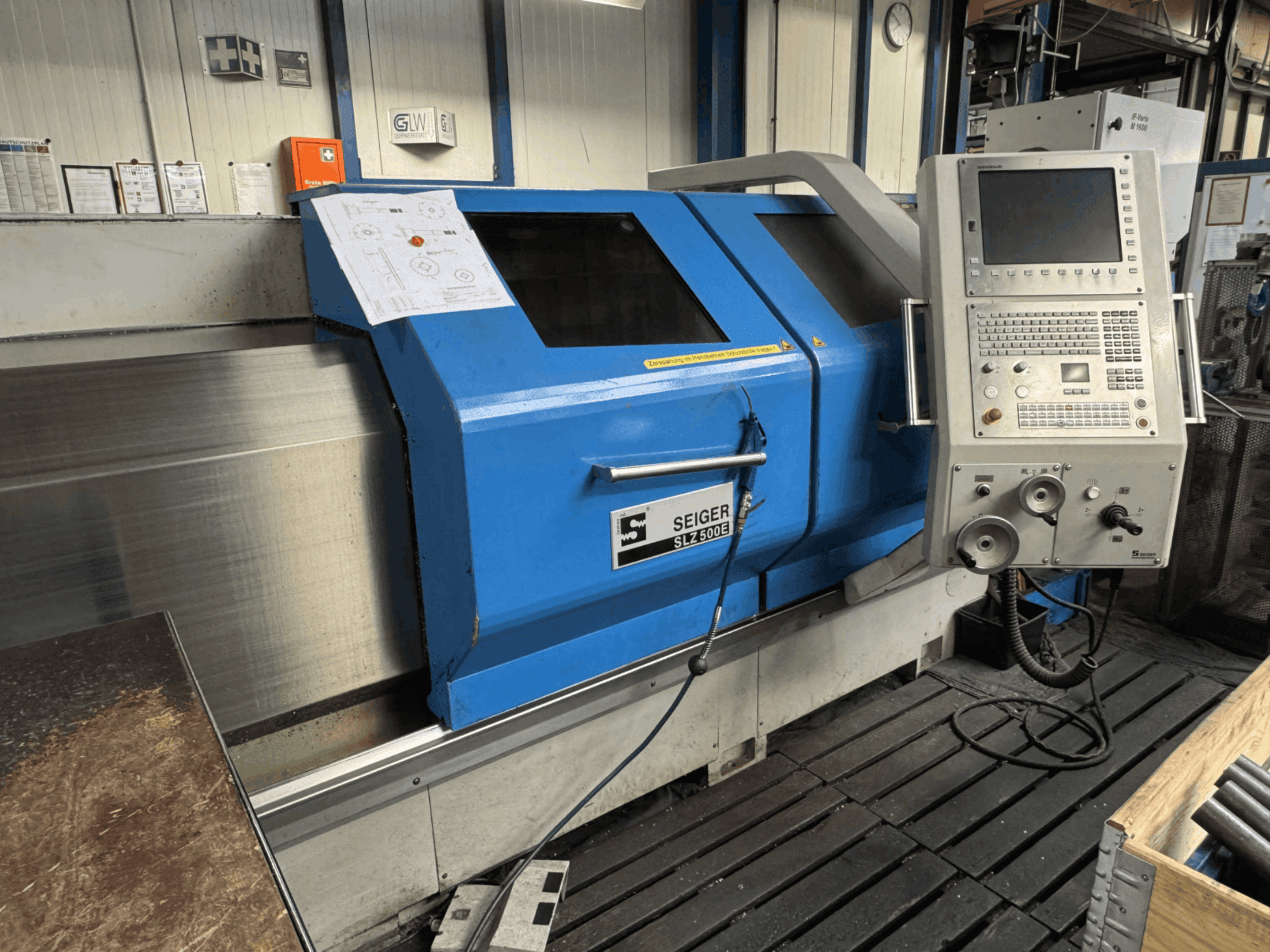

SEIGER - SLZ 500EDE-TUR-SEI-2014-00001

- Prędkość wrzeciona: 1–3 000 obr./min (stopień 1: 1–750 obr./min, stopień 2: 1–3 000 obr./min)

- Moc wrzeciona (100/60% ED): 20 / 25 kW

- Rozmiar stożka: DIN 55027 rozmiar 8 (nos wrzeciona głównego) / MT 5 (trzpień konika)

- Stanowiska narzędziowe: 8-stanowiskowa rewolwerowa głowica talerzowa Sauter + 4-pozycyjny uchwyt szybkiej wymiany Parat rozmiar 3

- Chłodziwo przepływające przez wrzeciono: brak

- Wrzeciono przeciwbieżne: brak

- Maks. średnica pręta: 78 mm (przez uchwyt Schunk) / 93 mm (otwór wrzeciona)

- Maks. średnica obrabianego elementu: 500 mm (promień obrotu nad łożem) / 280 mm (promień obrotu nad suwakiem poprzecznym)

- Maks. masa narzędzia: brak danych

- Narzędzia napędzane: Tak (8-pozycyjna głowica tarczowa Sauter do narzędzi napędzanych, wałek VDI D=30 mm z cyfrowym silnikiem serwo)

- Dokładność pozycjonowania: zgodnie z normą DIN 8605

- Skok osi X: 260 mm

- Skok osi Z: 1500 mm (odległość między osiami)

- Specyfikacja osi C: Pneumatyczne włączanie z silnikiem cyfrowym i napędem zębatym na wrzecionie głównym (prędkość wrzeciona do 15 obr./min, moment obrotowy ok. 420 Nm)

- Szerokość łoża: 350 mm

- Przekrój narzędzia tokarskiego (wys. x szer.): 25 x 25 mm

- Średnica wrzeciona w łożysku przednim: 130 mm

- Stożek wewnętrzny wrzeciona głównego: metryczny 100

- Maksymalny moment obrotowy wrzeciona: ok. 1400 Nm

- Siła posuwu w osi Z: 10 000 N

- Siła posuwu w osi X: 7 000 N

- Zakres posuwu (wzdłużny/płaszczyznowy): 0,001 – 6000 mm/obr.

- Prędkość posuwu szybkiego w osiach X/Z: 10 / 7 m/min

- Średnica trzpienia konika: 90 mm

- Skok wrzeciona konika: 180 mm

- Maksymalna masa przedmiotu obrabianego (między punktami środkowymi): 1 000 kg (1 250 kg z podpórką)

- Maksymalna masa przedmiotu obrabianego (w uchwycie): 300 kg (przy odległości środka ciężkości wynoszącej 200 mm)

- Napięcie robocze: 400 V / 50 Hz

- Napięcie sterujące: 24 V DC

- Obciążenie przyłączone: 41 kVA

- Prąd znamionowy: 60 A

- Bezpiecznik główny: 63 A

- Wyposażenie standardowe: ścianka ochronna przed wiórami, 2 ruchome przesuwne drzwi bezpieczeństwa z okienkami, oświetlenie maszyny, uchwyt narzędziowy typu Quick-change rozmiar C, urządzenie chłodzące, trzpień napędowy MT 5, zestaw narzędzi operatorskich, skala liniowa w osi X, sprzęgło bezpieczeństwa w osiach X i Z

- Przenośnik wiórów: wysokość wyładunku 1000 mm, długość 535 mm, nachylenie 60 stopni, podawanie ciągłe, wydajność ok. 250 dm³/h, prędkość ok. 2 m/min

- Dwubiegowa przekładnia planetarna: nr kat. 6054375, z automatyczną zmianą biegów, zamontowana kołnierzowo na silniku wrzeciona głównego

- 4-pozycyjny uchwyt szybkiej wymiany Parat: rozmiar 3, obsługa ręczna, zamontowany na systemie mocowania zerowego punktu

- 8-stanowiskowa głowica dyskowa Sauter do narzędzi napędzanych: wałek VDI D=30 mm z cyfrowym silnikiem serwo, zamontowana za centrum tokarskim

- Blok wytaczarski: z uchwytem VDI 50 i wewnętrznym doprowadzeniem chłodziwa, zamontowany na systemie mocowania zerowego przed centrum tokarskim

- System mocowania zeropunktowego: część podstawowa zamontowana na suwnie poprzecznym

- Hydrauliczny zespół mocujący w trzpieniu drążonym: Schunk ROTA THW plus uchwyt trójszczękowy D=315 mm z mocowaniem DIN 55027 rozmiar 8 i kanałem przelotowym 78 mm

- Wzmocniona pompa chłodziwa: (2,5 bara przy 40 l/min, maks. 5,4 bara przy 8 l/min) sterowana za pomocą przetwornicy częstotliwości i potencjometru

- Ręczny pistolet natryskowy: podłączony do układu chłodzenia

- Przedłużenie obudowy: zamknięte przedłużenie od strony konika z drzwiami uchylnymi

- Napęd konika: pozycja 6061611, zamontowany na suwaku łoża do przesuwania konika

- Elementy do ustawiania maszyny: nr kat. 6054102, 10 szt. nóżek maszynowych wraz ze śrubami i kotwami

- Zainstalowana jednostka odciągowa: IFS Industrie-Filter-Service GmbH IF-Vario M 1600 (model M 1600, rok produkcji 04-2020, waga 85 kg, 400/460 V, 50/60 Hz, 0,75 kW, 1,7/1,8 A, IP 54)
