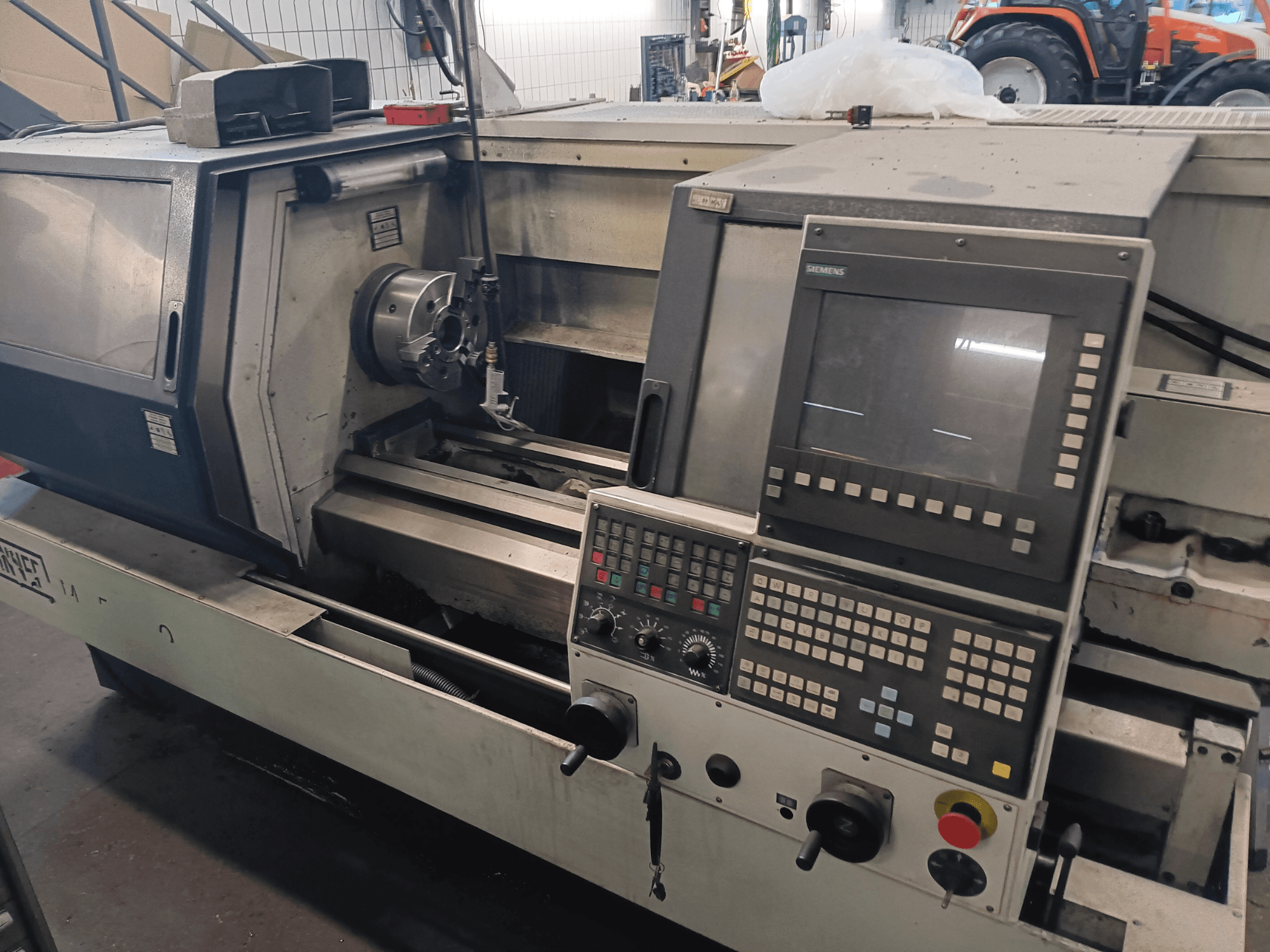

Ten 3-osiowy SPINNER MT 500/1000 AT został wyprodukowany w 2000 roku. Charakteryzuje się skokiem w osi X wynoszącym 210 mm i skokiem w osi Z wynoszącym 930 mm. Maszyna posiada solidny stół o wymiarach 520 x 900 mm i udźwigu 400 kg. Jeśli szukasz wysokiej jakości możliwości obróbki, rozważ maszynę SPINNER MT 500/1000 AT, którą mamy na sprzedaż. Skontaktuj się z nami, aby uzyskać więcej informacji.
Informacje o maszynie
- marka: SPINNER
- rok: 2000
- MODEL: MT 500/1000 AT
- godziny produkcji: 27218
- zastosowanie: Toczenie
- Lokalizacja: Niemcy
- rodzaj maszyny: Tokarka pozioma
- Marka sterowania: HEIDENHAIN
Dane techniczne - SPINNER MT 500/1000 AT
Układ sterowania
- Model sterowania: HEIDENHAIN
- Model sterowania: TNC 410/426
Wymiary
- Waga maszyny: 2300 kg
Ruch osi
- Oś C: 360°
- Liczba osi: 3
- Przesuw osi X: 210 mm
- Przesuw osi Z: 930 mm
Dane techniczne
- Przeciwwrzeciono: Nie
- Narzędzia napędzane: Nie
- Dokładność pozycjonowania: 3 µm
- Prędkość obrotowa wrzeciona: 3600 RPM
- Stożek wrzeciona: SK 40
Informacje dodatkowe
Maszyna/mechanik MT500-1000
Przesuw w osi X: 210 mm
Przesuw w osi Z (uchwyt Multifix + uchwyt ręczny): 930 mm
Przesuw w osi Z (uchwyt Multifix + uchwyt hydrauliczny): 930 mm
Przesuw w osi Z (głowica rewolwerowa + uchwyt ręczny): 930 mm
Przesuw w osi Z (głowica rewolwerowa + uchwyt hydrauliczny): 930 mm
Przesuw w osi C: 360 stopni
Prześwit wrzeciona 45 mm z uchwytem hydraulicznym: 3600 obr.
Prześwit wrzeciona 57 mm z uchwytem ręcznym: 3600 obr.
System narzędzi Uchwyt szybkiej wymiany Haase: 1 jednostka narzędziowa
System narzędziowy Turret VDI 30: 12 jednostek narzędziowych
Skok śruby kulowej w X: 5 mm
Skok śruby kulowej w Z: 10 mm
Szybki przesuw X: 15000 mm/min
Szybki przesuw Z: 20000 mm/min
Posuw X + Z: 0-4000 mm/min
Siła posuwu w osi X: 1382 daN
Siła posuwu w osi Z: 609 daN
Siła rozciągająca pustego cylindra mocującego: 145 daN/bar
Uchwyt ręczny Ø 200 mm: 3 szczęki
Uchwyt hydrauliczny Ø 210 mm: 3 szczęki
Pojemność zbiornika chłodziwa: 75 l
Natężenie przepływu pompy chłodziwa: 30 l/min
Ciśnienie pompy chłodziwa: 1,4 bar
Maks. rozrzut pozycjonowania: 3 µm
Maks. luz: 2 µm
Niepewność pozycjonowania: 2 µm
Maks. błąd okrągłości przedmiotu obrabianego: <= 1,5 µm
Maks. odchylenie płaskości: <= 1,5 µm
Ø pinoli konika: 80 mm
Skok pinoli konika: 120 mm
Mocowanie stożka Morse'a: MT 4
Nacisk na pinolę: 27,75 daN/bar
Długość x szerokość x wysokość: 2,7 x 1,6 x 1,8 m
Obszar instalacji: 4.3 m2
Waga: 2300 kg
System sterowania: Siemens 810D
Napięcie robocze: 400 V
Częstotliwość sieci: 50/60 Hz
Napięcie sterowania: 24 DC
Podłączone obciążenie: 16 KW
Połączenie elektryczne: TN / TT / IT
Praca wrzeciona S1/S6: 9/11 KW
Silniki posuwu X/Z: 3,5 KW
Elementy hydrauliczne: Parker
Zawory sterujące: ISO1
Ilość smarowania mgłą olejową: 50 ml
Maks. ciśnienie robocze: 30 bar
Min. ciśnienie robocze: 6 bar
Maks. moment obrotowy wrzeciona: 115/153 Nm
Jednostka sterująca: Siemens (widoczny w interfejsie)
Dodatkowe wyposażenie
Szybkoobrotowe wrzeciono Benz (do 25 000 obr./min)
Imadło
Uchwyty
Frezy
Płyty
Uchwyty do gwintowników
*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
