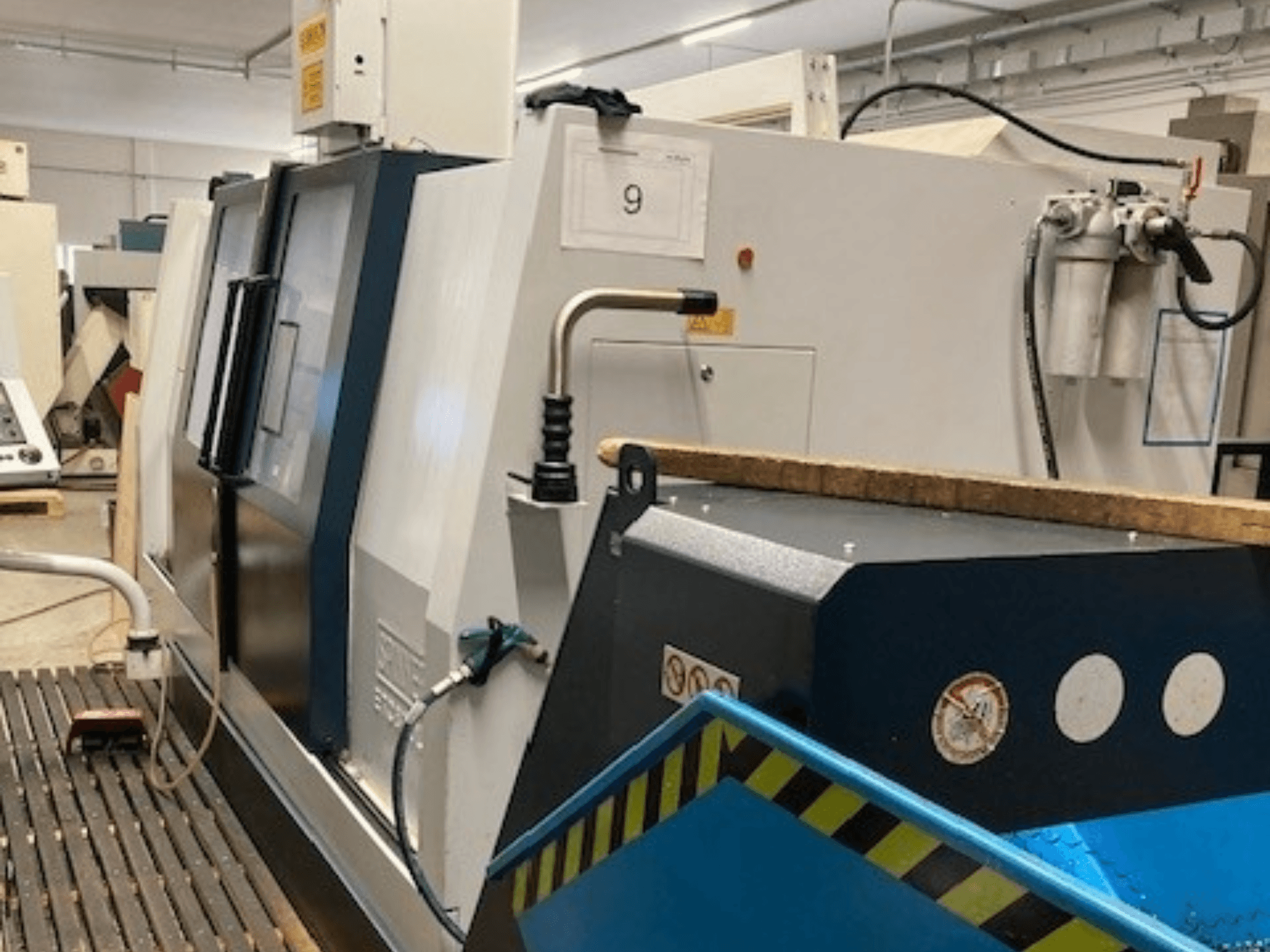

SPINNER - TC800L 110DE-TUR-SPI-2023-00001

• Stan/kondycja

  • Maszyna jest włączona i nadal działa

  • W pełni funkcjonalna; stabilny stan spoczynku wymaga wymiany czujnika.

• Konfiguracja i możliwości

  • Głowica bez AgW (regulowane zasilanie)

  • Typ głowicy: osiowa/promieniowa

  • Liczba stacji narzędziowych: 12x VDI50 (opcja: 16x VDI40 lub 12x BMT65)

  • Typ uchwytu narzędziowego: VDI50 (opcja: VDI40/BMT65)

  • Liczba napędzanych narzędzi: 12 (opcja)

  • Prędkość obrotowa narzędzia napędzanego: 4000 obr.

  • Moc narzędzia napędzanego (S1/S3): 2,2 / 5,5 kW

  • Moment obrotowy narzędzia napędzanego (S1/S3): 17,5 / 43 Nm (osiowy), 14 / 35 Nm (promieniowy)

  • Maksymalna średnica toczenia: 500 mm

  • Maksymalna średnica obrotu: 800 mm

  • Długość toczenia: 800 mm / 1580 mm (wersja L)

  • Odległość między osiami: 800 mm / 1580 mm

  • Maksymalna waga obrabianego przedmiotu: 800 kg

• Osie

  • Szybki przesuw X/Z: 15 / 24 m/min

• Wrzeciona

  • Liczba wrzecion: 3

  • Wrzeciono główne

    • Nos: A11

    • Pojemność pręta: 110 mm

    • Moment obrotowy (100% / 40%): 175 / 235 Nm

    • Przekładnia momentu obrotowego stopień 2: 700 / 939 Nm

  • Wrzeciono pomocnicze (opcja)

    • Nosek: A6

    • Pojemność pręta: 52 mm

    • Rozmiar uchwytu: 210 mm

    • Moc (S1/S6): 15 / 19 kW

    • Moment obrotowy (S1/S6): 95 / 121 Nm

• Konik (jeśli na wyposażeniu)

  • Średnica pinoli: 110 mm

  • Stożek: MK4

  • Skok: 100 mm

  • Siła nacisku: 850 daN

• Płyny i zbiorniki

  • Pojemność zbiornika płynu chłodzącego: ok. 235 l (do 270 l w wersji L)

  • Zbiornik hydrauliczny: ok. 31 l

  • Zbiornik centralnego smarowania: ok. 2-3 l

• Dane elektryczne

  • Podłączenie elektryczne: 3-fazowe 400 V + N + PE

  • Częstotliwość: 50/60 Hz (podawana również jako 50 Hz)

  • Prąd znamionowy: 44 A

  • Prąd ochronny bezpiecznika: 50 A

  • Prąd znamionowy zabezpieczenia: 63 A

  • Podłączone obciążenie: ok. 40 kVA (do 50 kVA z 2 wrzecionami)

  • Klasa ochrony: BA 3 (rozdz. 3.4.5)

  • Typ sieci: Sieć TN z uziemionym punktem neutralnym

  • Zalecane zabezpieczenie: bez wyłącznika FI (zalecane)

Dodatkowe wyposażenie

• Stabilizator (uwaga: konieczna wymiana czujnika)

• Konik

• Przenośnik wiórów

• System odsysania mgły olejowej

• Ewentualnie uchwyt i uchwyt narzędziowy (do potwierdzenia)
