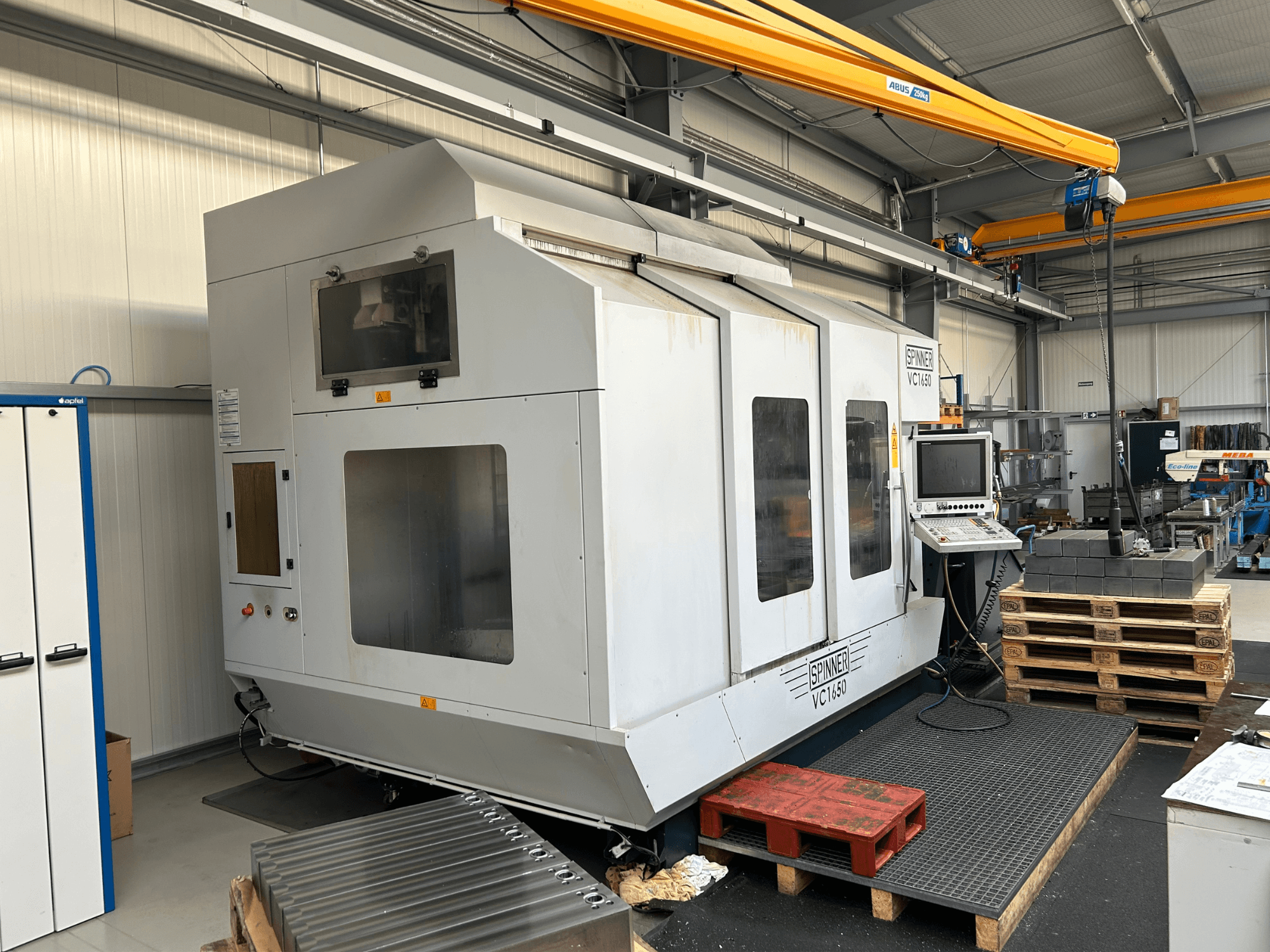

SPINNER - VC 1650-5A-9DE-MIL-SPI-2018-00001

• Sonda dotykowa przedmiotu obrabianego: System Blum TC52 z połączeniem bezprzewodowym do sondowania przedmiotów obrabianych i określania przesunięć punktu zerowego lub wymiarów

• Stół obrotowy 360°: Średnica 900 mm - 870x870 mm po lewej stronie

• Dodatkowy stół mocujący po prawej stronie: 650x870 mm

• Automatyczny zmieniacz narzędzi po lewej stronie dla 96 narzędzi

• Maksymalna długość narzędzia: 400 mm

• Maksymalna średnica narzędzia: 120 mm (150 mm z wolnymi sąsiednimi pozycjami)

• Maksymalna waga narzędzia: 15 kg

• Dynamiczna prędkość wrzeciona silnika: 9000 obr.

• Wersja z wysokim momentem obrotowym: 464 Nm (S6 25%); Moc: 35KW/68KW (S1/S6)

• Przesuwy: X=1650 mm, Y=820 mm, Z=820 mm

• Czyszczenie przedmuchowe głowicy wrzeciona

• Płukanie wysokociśnieniowe: 70 bar TW z dodatkowym 350-litrowym zbiornikiem chłodziwa, pompą wysokociśnieniową i grawitacyjnym filtrem papierowym

• 5-osiowe precyzyjne centrum obróbcze

• Automatyczny pomiar kinematyczny z cyklami sondy

• Funkcje trójwymiarowej korekcji narzędzia i lepszej jakości powierzchni obrabianego przedmiotu

• Uchwyt narzędziowy należy zamawiać oddzielnie

• Dwukolorowe wykończenie farbą RAL 7035/5008

• Wymagane elementy poziomujące na łożu maszyny

• Około 14 000 godzin pracy

  Około 6000 godzin pracy wrzeciona

TNC 620/TNC 640 Opcja oprogramowania Heidenhain z następującymi funkcjami:

- Automatyczny pomiar i kompensacja osi obrotowych za pomocą cykli sondy dotykowej użytkownika końcowego

- Wartości kinematyczne zmierzone przez cykl są automatycznie przenoszone do parametrów maszyny

- Automatyczne generowanie pliku dziennika do oceny pomiaru kinematycznego - Optymalizacja dokładności maszyny podczas obróbki obrotowej i 5-osiowej

- Do pomiaru wymagana jest sonda dotykowa przedmiotu obrabianego i kula kalibracyjna

Opcja oprogramowania TNC: 5-osiowa jednoczesna interpolacja i obróbka 3D

Opcja oprogramowania TNC 620/TNC 640 Heidenhain; "Zaawansowany zestaw funkcji 2"

z następującymi funkcjami: - 5-osiowa jednoczesna interpolacja

- Utrzymywanie pozycji końcówki narzędzia podczas ruchu osi obrotowej poprzez kompensację ruchów osi liniowej

Funkcja TCPM z rozszerzonymi ustawieniami dla operacji TCPM

- Funkcje trójwymiarowej korekcji narzędzia

- Funkcje poprawiające jakość powierzchni obrabianego przedmiotu

Model 3D VC1650HV (wersja 5-osiowa)

dla CAD/CAM w formacie STEP;

Dane dostarczane na płycie CD-ROM; w tym plan konfiguracji i model symulacyjny

Przygotowanie interfejsu dla sond podczerwieni Blum TC50/TC52/TC54-20

Jednostka odbiorcza IC56 i elektronika ewaluacyjna IF59 zainstalowane w maszynie do podłączania elementów Blum lub sond narzędziowych.

sond narzędziowych Blum. Interfejs może zarządzać maksymalnie dwoma systemami sond dotykowych jednocześnie, co oznacza, że gdy przedmiot obrabiany i sonda narzędzia są zainstalowane w tym samym czasie, pozycja ta jest wymagana tylko raz.

Sonda przedmiotu obrabianego dla frezarek, system Blum TC52

do umieszczenia we wrzecionie z bezprzewodowym połączeniem ze sterowaniem CNC w celu sondowania przedmiotów obrabianych i określania przemieszczeń punktu zerowego lub wymiarów przedmiotu obrabianego

BEZ uchwytu narzędziowego. Uchwyt narzędziowy należy zamówić oddzielnie.

Z 1 ramieniem sondy 3x30 mm.

NOWA WERSJA 2 z odbiornikiem podczerwieni IC56

Uchwyt narzędziowy SK50 do sondy dotykowej TC52

Wydajne centrum obróbcze SPINNER VC1850-SA-3 (8K50)/ Heidenhain TNC640

5-osiowe centrum obróbcze klasy premium z

Stół obrotowy 360°, 870 x 870 mm, po lewej stronie obszaru roboczego

Zrównoważony stół mocujący po prawej stronie obszaru roboczego, 660 x 870 mm

Oś obrotowa na górze głowicy frezarskiej +11-110°

ze sterowaniem Heidenhain TNOS40/19

Dynamiczny silnik wrzeciona do 9000 obr/min: WERSJA HT Z WYSOKIM MOMENTEM OBROTOWYM: M-464 Nm (88 25%); P436 kW/68 kW (81/86)

Skok X1050 mm Y=20 mm 2-820 mm

Rozmiar stożka narzędzia 50 zgodnie z DIN 6871-A. Dyszle zgodne z normą DIN 60872-A. Urządzenie do przedmuchiwania stożka wrzeciona. Automatyczny zmieniacz narzędzi zintegrowany po lewej stronie maszyny dla 96 narzędzi.

Suwak zmieniacza do zmiany na wrzeciono poziome.

Maksymalna długość narzędzia 400 mm; maksymalna średnica narzędzia 120 mm lub 150 mm z narzędziami wolnostojącymi, maks. 15 kg.

Prowadnica liniowa we wszystkich trzech osiach.

Wymagane elementy regulacyjne na łożu maszyny do poziomowania. Pełna obudowa ochronna + oświetlenie obszaru roboczego.

Dokumentacja: Malowanie jednokolorowe, dwukolorowe RAL 70355006.

Przenośnik wiórów VC1850 wersja A2-right TR

Z przodu pod maszyną. Po prawej stronie. Wyjście,

Zawiera dwa zintegrowane przenośniki ślimakowe do transportu wiórów z obszaru roboczego do przenośnika wiórów.

Bezpośrednie systemy pomiarowe X/Y/Z dla VC1650-TNC620/TNC640

dla modelu VC1650 serii VC ze sterowaniem Heidenhain

montowane centralnie pomiędzy prowadnicami dla zapewnienia optymalnej dokładności

zalecane do precyzyjnej obróbki i zmniejszonego dryftu temperaturowego

Przygotowanie elektryczne HD 70 bar

do płukania wysokociśnieniowego 70 bar.

Ta pozycja jest niezbędna do zainstalowania zbiornika wysokociśnieniowego/systemu płukania wysokociśnieniowego.

Płukanie wysokociśnieniowe 70 bar TW (zbiornik pomocniczy) V2 350 litrów

dodatkowy zbiornik płynu chłodzącego z pompą wysokociśnieniową MTS20-80 i grawitacyjnym filtrem papierowym

pojemnościowy przełącznik poziomu

W przypadku frezarek wymagane jest przygotowanie po stronie wrzeciona do doprowadzania chłodziwa (poz. 11069P).

OBJĘTOŚĆ ZBIORNIKA ok. 350 litrów

Port odsysania 250

Kołnierz przyłączeniowy dla elektrostatycznego oczyszczacza powietrza, średnica 250T

Opcja oprogramowania NC "Obrót płaszczyzny obróbki i obróbka stołu obrotowego"

- Rzutowanie konturu zaprogramowanego w płaszczyźnie XY na płaszcz cylindra

- Automatyczne obliczanie posuwu w mm/min osi obrotowej w zależności od odległości narzędzia od środka osi obrotowej

środka osi obrotowej

Okrąg w 3 osiach z obróconą płaszczyzną obróbki (okrąg zgrubny)
