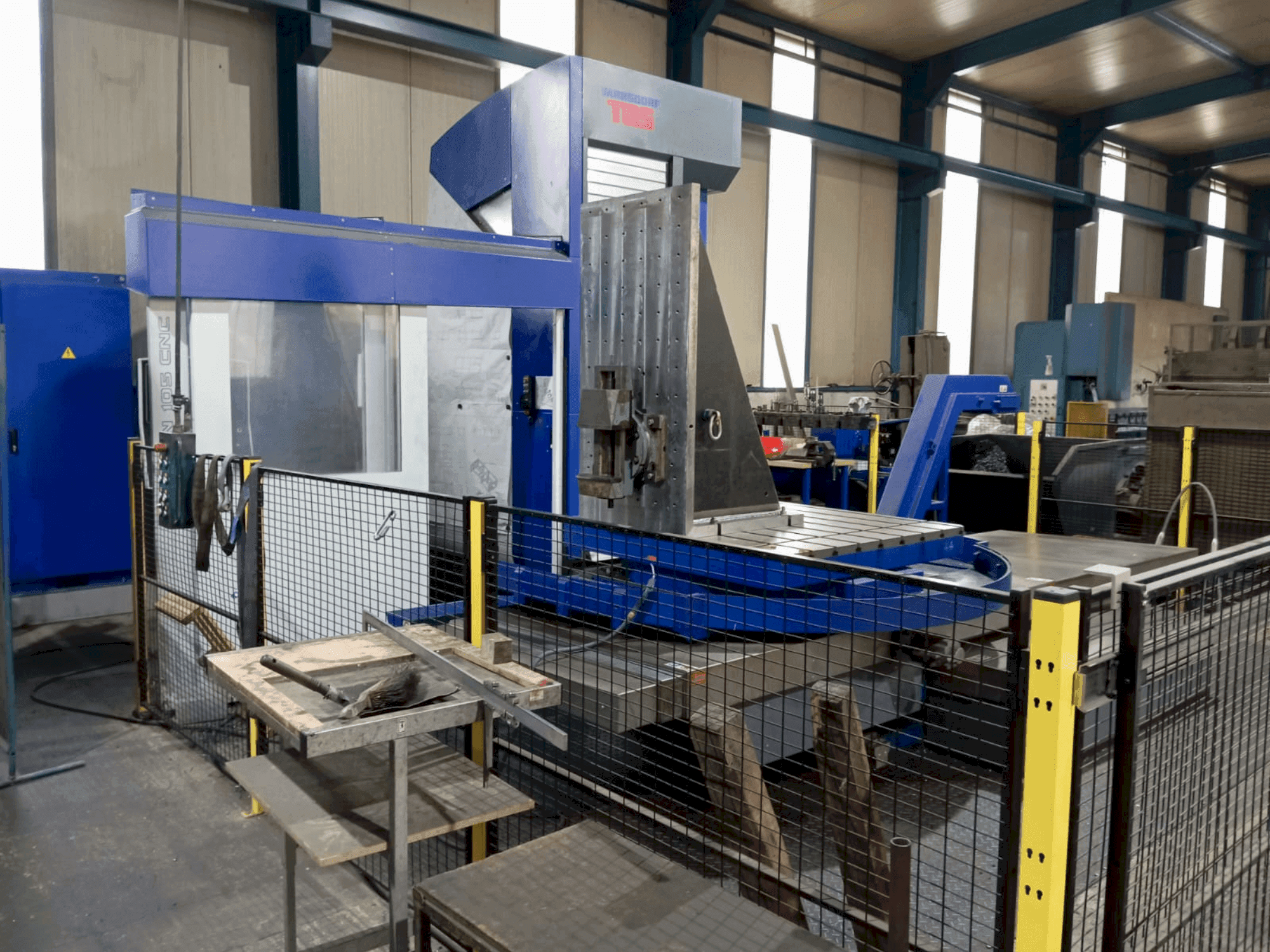

Widok z przodu maszyny TOS Vansdorf WHQ 105

TOS - Vansdorf WHQ 105DE-OTH-TOS-2020-00001

1 518 150 zł
Cena GINDUMAC
(Ex works)
UZYSKAJ CENĘ OFICJALNĄ
Obejrzyj maszynę na miejscu
złóż kontrofertę
Pobierz PDF

Masz dodatkowe pytania? Skontaktuj się z nami!

sales contact

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

whatsapp
Kontakt przez Whatsapp
Pokaż w oryginalnym języku

Ta 4-osiowa wytaczarka TOS Vansdorf WHQ 105 została wyprodukowana w 2020 roku. Wyposażona jest w system sterowania Heidenhain TNC 640, uniwersalną głowicę frezarską i mechaniczny napęd wrzeciona. Konstrukcja maszyny obejmuje wymiary X = 1800 mm, Y = 1250 mm, Z = 1250 mm i W = 630 mm. Obszar mocowania stołu wynosi 1400 x 1400 mm, a maksymalny udźwig to 5000 kg. Jeśli szukasz wysokiej jakości możliwości wytaczania, rozważ maszynę TOS Vansdorf WHQ 105, którą mamy na sprzedaż. Skontaktuj się z nami, aby uzyskać więcej informacji.

Informacje o maszynie

  • marka: TOS
  • rok: 2020
  • MODEL: Vansdorf WHQ 105
  • zastosowanie: Inne narzędzia maszynowe
  • Lokalizacja: Niemcy
  • rodzaj maszyny: Wytaczarka (Metal)
  • Marka sterowania: HEIDENHAIN

Dane techniczne - TOS Vansdorf WHQ 105

Ogólne dane

  • Długość maszyny: 1250 mm
  • Szerokość maszyny: 1800 mm
  • Wysokość maszyny: 1250 mm

Sterowanie

  • Marka: HEIDENHAIN
  • Model: TNC 640

Główny napęd

  • Zakres obrotów wrzeciona: 3000 rpm 1/MIN
  • Moc silnika wrzeciona: 20 kW
  • Stożek zaciskowy: ISO 50
  • Liczba osi: 3

Stół

  • Obciążenie stołu: 5000 kg

    Dodatkowy sprzęt

    • - Chłodnica oleju Schimpke DK 28-V
    • - System filtrów taśmowych CHOV 20 bar z dwoma obiegami chłodzenia
    • - Chłodzenie wewnętrzne przez wrzeciono robocze pod ciśnieniem ok. 20 barów
    • - Chłodzenie zewnętrzne przy 3 barach
    • - Zbiornik chłodziwa o pojemności 900 l z zamontowanym odpieniaczem oleju RAPID 3
    • - Uniwersalna głowica frezująca - mocowana ręcznie

    Informacje dodatkowe

      Korzyści dla maszyny

      • Korzyści techniczne dla maszyn:
        • - Obszar mocowania stołu: 1400 x 1400 mm
        • - Maks. Dopuszczalny moment obrotowy wrzeciona: 1000 nm
        • - System sterowania włączony: 4549 godz.
        • - Maszyna włączona: 1793 godz.
        • - Czas trwania programu: 618 godzin
        • - Hydraulika: 6 godz.
        • - Średnica czoła wrzeciona roboczego: 128 57 h5 mm
        • - Mechaniczne przełożenie napędu wrzeciona: 1:1
        • - Zakres obrotu sekcji głowicy - stopnie: 2x ±180

      Informacje dodatkowe

      • - Standardowy przenośnik wiórów: X = 1800 mm Kąt nachylenia: 60° Prędkość taśmy: 4,35 m/min Szerokość taśmy przenośnika: 175 mm Całkowita szerokość taśmy przenośnika: 291 mm Rozstaw ogniw: 63 mm Moc silnika: 0,55 kW Sonda 3D z transmisją bezprzewodową, typ RWP 38.41 Marka M & H dla sterowania Heidenhain Stożek stromy DIN 69871 SK 50 z kablem do sterowania TNC 640 HSCI, w tym 15 m kabel Bidi

    *Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
