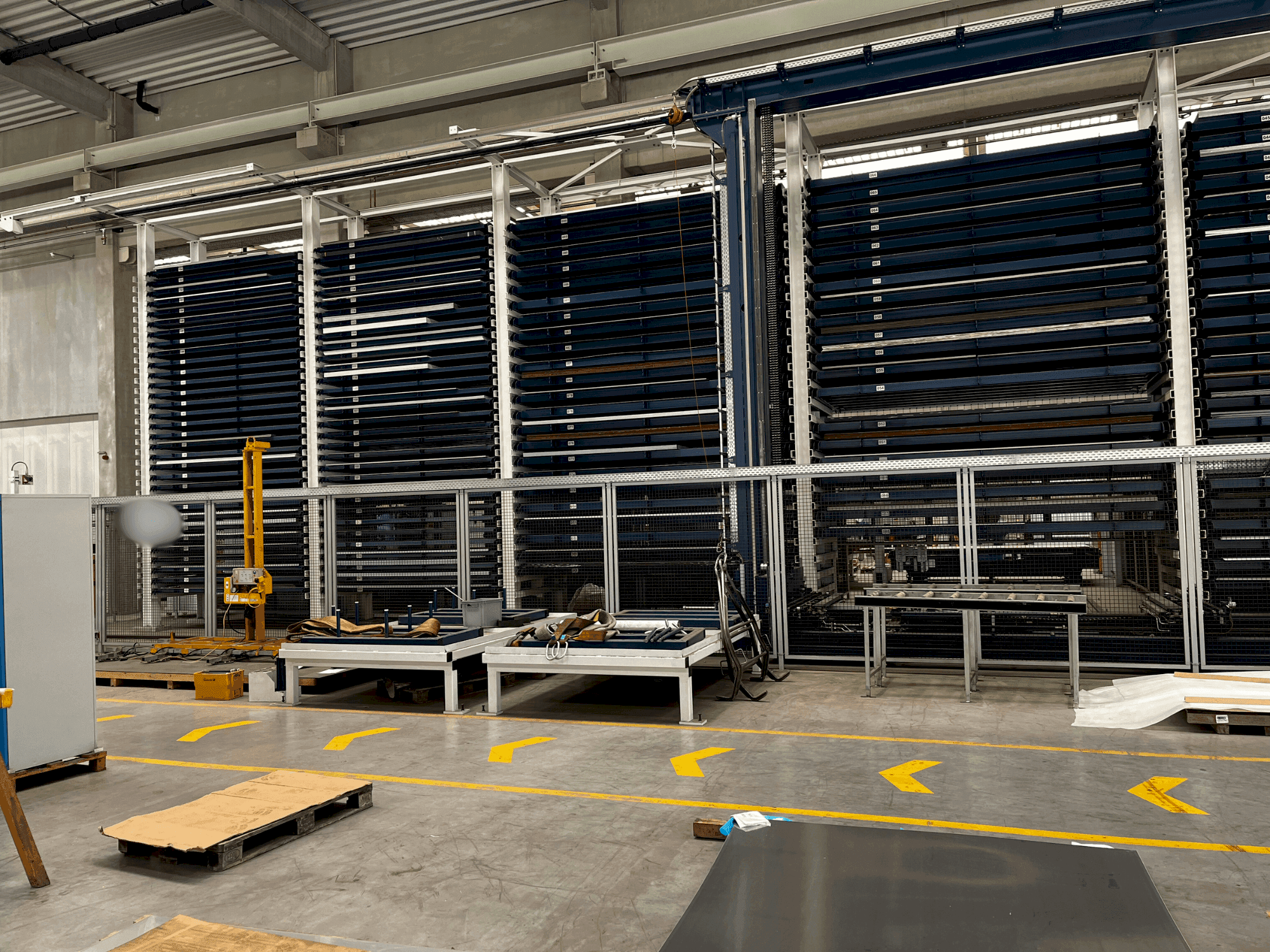

TRUMPF - STOPADE-OTH-TRU-2019-00001

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

• Konfiguracja bloków regałowych 6 x bloki regałowe, ułożone w pojedynczych rzędach (0 + 6) 1 x bloki regałowe sf, ułożone w pojedynczych rzędach (0 + 1) 3 x bloki półkowe xf, ułożone w pojedynczych rzędach (0 + 3) 2 x bloki półkowe gf, ułożone w pojedynczych rzędach (0 + 2)
• Stół podnośnika nożycowego podłączane ograniczniki dla wspólnych współrzędnych narożnik pneumatyczna blokada wózka 3 x pneumatyczne blokady palet wysokość górnej krawędzi palety: ok. 1200 mm
• Wymagania montażowe: co najmniej 200 mm odstępu montażowego lub co najmniej 500 mm odstępu przy przejeżdżającym dźwigu.
• Wszechstronne opcje ładowania dla procesów ręcznych i zautomatyzowanych.

Korzyści techniczne dla maszyn

• Ładowność na paletę:sf/xf: maks. 5 000 kg gf: maks. 3 000 kg
• Powierzchnia użytkowa palety:sf: maks. 6 096 x 2 032 mm xf: maks. 4,064 x 2,032 mm gf: maks. 3 050 x 1 525 mm
• Wysokość załadunku na paletę:sf: maks. 55 mm xf/gf: maks. 90 mm
• Liczba miejsc magazynowych brutto: sf: 24 szt. Xf: 72 szt. Gf: 64 szt.
• Liczba miejsc magazynowych netto (wysokość załadunku 1): sf: 21 szt. Xf: 69 szt. Gf: 64 szt.
• Skok wzdłużny: 100 m/min
• Podnośnik: 23 m/min
• Ciąg: 20 m/min
• Stacja 2 ręczny załadunek trulaser 6030, długi bok sf/xf wózek transportowy ze stałą wysokością pneumatyczna blokada wózka 2 x pneumatyczne blokady palet wysokość górnej krawędzi palety: ok. 900 mm maks. Wysokość załadunku sf: 55 mm maks. Wysokość załadunku xf: 90 mm 8 m szyna nad podłogą
• Stacja 3 załadunkowa trumatic 7000 połączenie sheetmaster, wzdłużny wózek transportowy xf/gf ze stałą wysokością pneumatyczna blokada wózka 2 x pneumatyczne blokady palet wysokość górnej krawędzi palety: ok. 850 mm max. Wysokość załadunku xf: 90 mm maks. Wysokość załadunku gf: 90 mm tor 10 m nad ziemią
