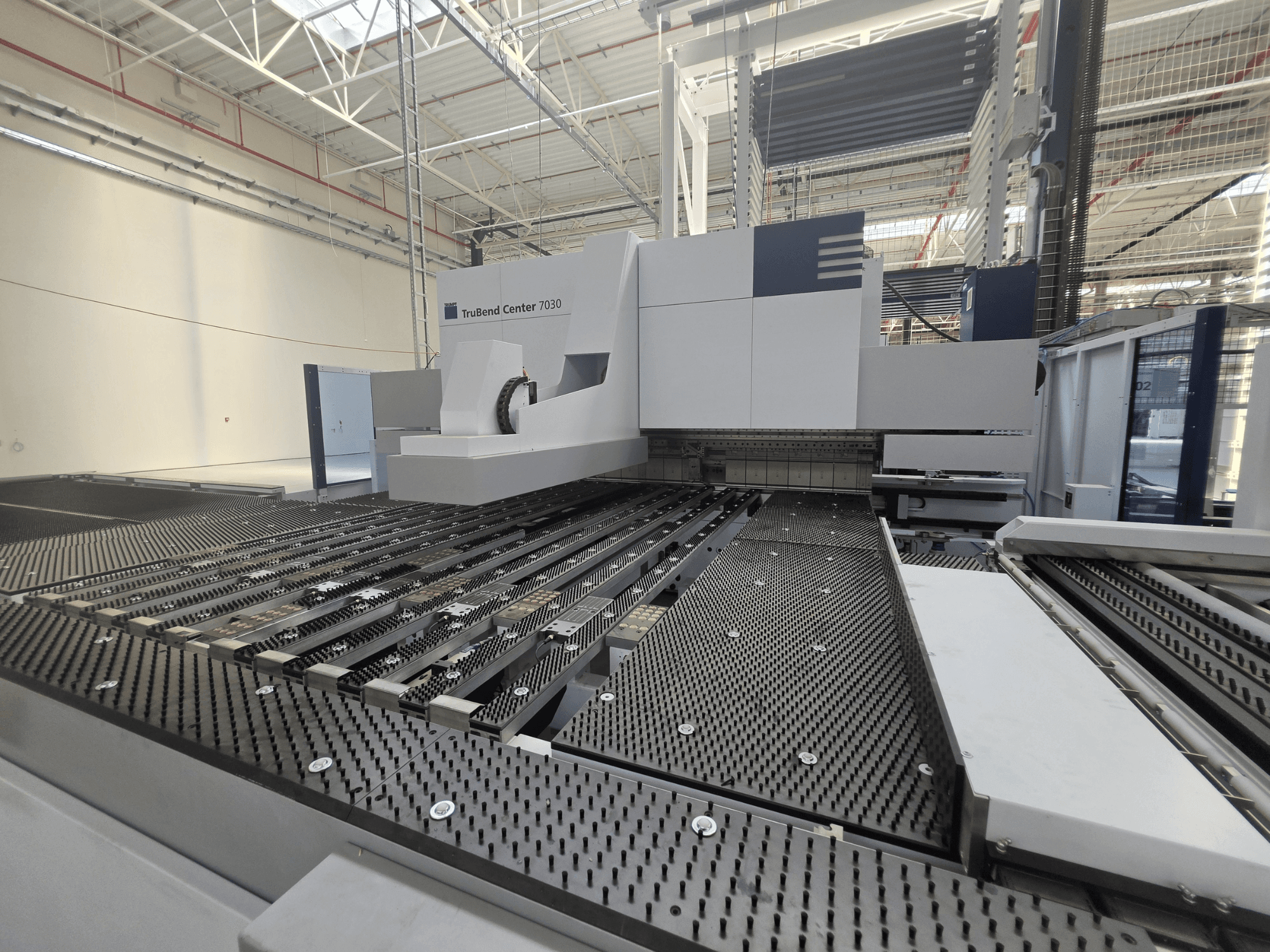

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2022-00002

• Wydajność

  • Maksymalna długość krawędzi giętej: 3 123 mm

  • Minimalna długość krawędzi giętej: 200 mm

  • Minimalna szerokość gięcia z uchwytem standardowym: 145 mm

  • Minimalna szerokość gięcia przy użyciu narzędzi ENW: 40 mm

  • Maksymalna wysokość skrzynki: 220 mm

  • Siła zacisku uchwytu: 101 t

  • Grubość materiału: min. 0,4 mm; maks. stal konstrukcyjna 3,0 mm; maks. stal nierdzewna 2,2 mm; maks. aluminium 4,0 mm

• Konstrukcja maszyny: spawana rama stalowa; układ gięcia: napęd klinowy; wygładzanie: w zestawie, regulowane za pomocą sterowania maszyny

• Manipulacja i pozycjonowanie

  • 2-osiowy manipulator do obrabianych elementów z przyssawkami (przesuw w osi X 2 653 mm; skok 100 mm; 12 modułów ssących)

  • 5-osiowy ogranicznik tylny; manipulator obrotowy; ogranicznik przedni; szczypce załadowcze

  • Automatyczne pozycjonowanie i obrót detalu

• Prędkości

  • Szybki przesuw w osi Y: 250 mm/s

  • Prędkość ogranicznika przedniego: 3 000 mm/s

  • Prędkość manipulatora detali: 3 000 mm/s

  • Prędkość manipulatora obrotowego: do 3 obr./s

  • Prędkość gięcia ToolMaster: 2 400 mm/s

• Dokładność pozycjonowania

  • Oś Y: 0,10 mm; oś X: 0,05 mm; oś R: 0,05 mm

• Sterowanie CNC

  • 21,5-calowy ekran dotykowy; system operacyjny: Windows 7 Ultimate 64-bit

  • Klawiatura i mysz; USB; sieciowe złącze RJ45; Ethernet 10/100 Mbit/s

  • Teleserwis internetowy / zdalna diagnostyka

• Pomiar kąta gięcia

  • Optyczna pomoc w pomiarze kąta gięcia; wbudowana kamera; graficzne porównanie kąta zaprogramowanego z rzeczywistym

  • Minimalna długość boku elementu do pomiaru kąta: 10 mm

• Wyposażenie bezpieczeństwa

  • Certyfikat CE; obrotowe drzwi bezpieczeństwa; bariery świetlne bezpieczeństwa; zabezpieczenie dostępu do obszaru roboczego

  • Przełącznik nożny z funkcją aktywacji; wyłącznik awaryjny

• Dane elektryczne: 80 kVA

Wyposażenie dodatkowe

• Automatyczny system załadunku/rozładunku z interfejsem magazynowym

  • Automatyczne oddzielanie/podawanie/przenoszenie półfabrykatów; automatyczny rozładunek gotowych elementów

  • Przenośnik taśmowy do gotowych części; maksymalny rozmiar półfabrykatu 3 048 x 1 500 mm

  • Interfejs magazynowy w zestawie

  • Wózek załadowczy: nie wchodzi w skład zestawu; Zestaw szyn: nie wchodzi w skład zestawu

• Oprzyrządowanie i systemy narzędziowe

  • ToolMaster Bend: automatyczne pozycjonowanie i ustawianie narzędzi dociskowych; automatyczne pozycjonowanie uchwytów standardowych, typu „Pick&Place” oraz zakrzywionych

  • Oprzyrządowanie w zestawie: 16 standardowych narzędzi dociskowych (każde 160 mm); 6 narzędzi dociskowych typu „Pick&Place”; segmenty „Pick&Place” 10/15/20/40 mm; narożne narzędzie dociskowe (199 mm); narzędzia do gięcia OBW90 i UBW90

  • Wyposażenie ENW: funkcja ENW do przechylania narzędzi dociskowych; narzędzie ENW110-40 (długość 3 123 mm; głębokość 40 mm); minimalna szerokość gięcia przy użyciu narzędzi ENW wynosi 40 mm

• Dodatkowe moduły do transportu elementów

  • 12 modułów próżniowych trójpowierzchniowych (ssanie górne/dolne/przednie)

  • 6 modułów magnetycznych; 4 dwupowierzchniowe moduły magnetyczne

  • Moduły próżniowe i magnetyczne mogą być używane razem

• Oprogramowanie i rejestracja danych

  • Licencja pływająca TecZone Fold: automatyczne programowanie na podstawie danych 2D/3D, automatyczne generowanie programów gięcia, symulacja 3D, sprawdzanie kolizji, ręczna modyfikacja

  • Bezprzewodowy czytnik kodów 2D z Bluetooth: odczyt kodów kreskowych i DataMatrix; automatyczne wczytywanie programu produkcyjnego
