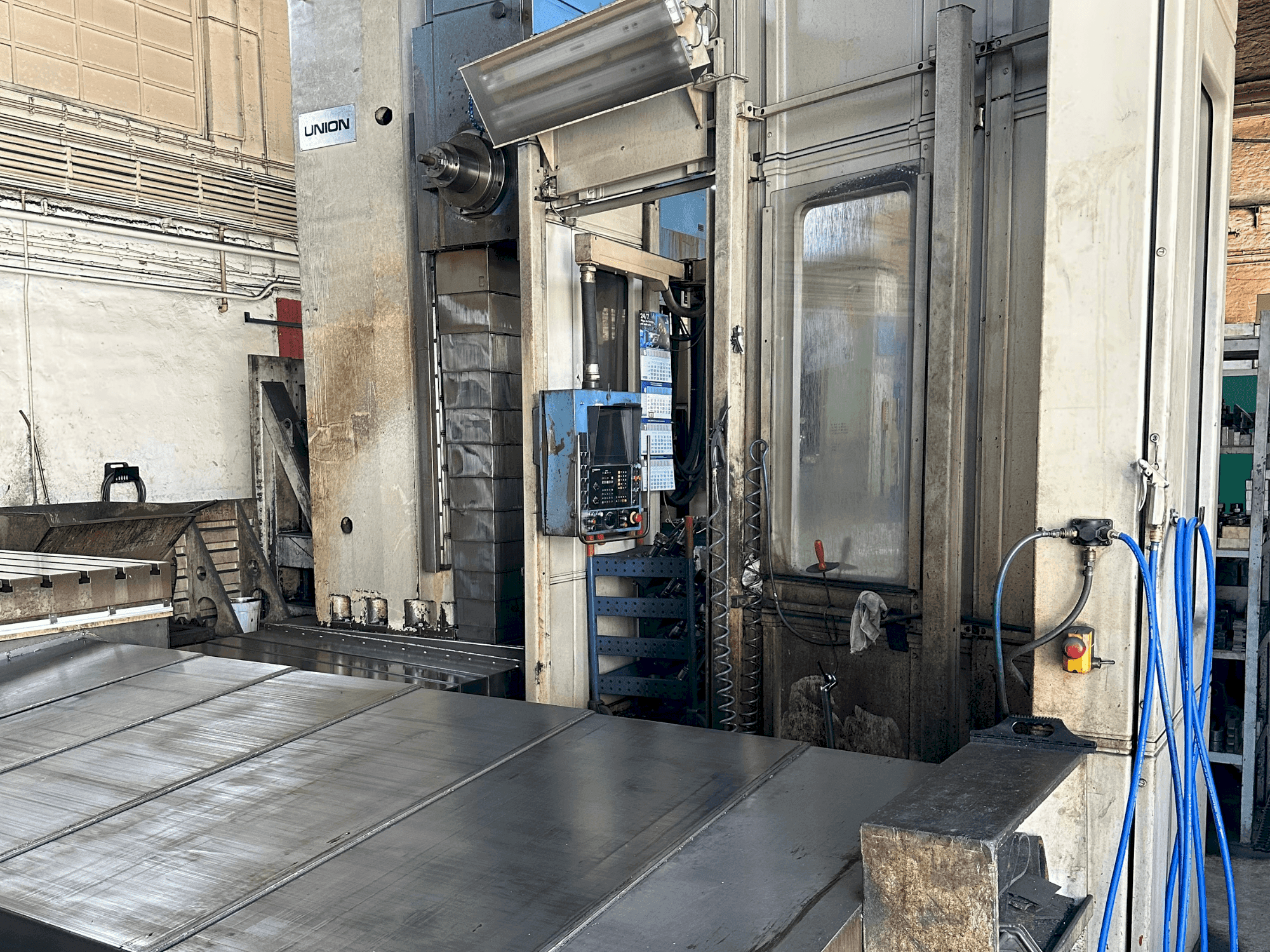

UNION - BFK 150/2DE-MIL-UNI-1991-00001

Informacje dodatkowe

Ścieżki ruchu: Pionowy ruch głowicy wrzeciona (oś Y): 1600 mm (2000). Ruch wzdłużny stojaka (oś Z): 1000 mm (1600). Ruch wrzeciona wytaczarskiego (oś W): 700 mm. Prędkości posuwu: Posuw ciągły dla osi Y i Z: 1 do 7099 mm/min. Wrzeciono: Siła mocowania narzędzia: 25000 N. Maksymalna średnica wiercenia: 500 mm. Układ elektryczny: Napięcie sieciowe: 380 VAC ± 10% (możliwe inne napięcia). Częstotliwość: 50 Hz ± 2%. Moc przyłączeniowa: BFK-size 130: 80 kW. Rozmiar BFK 150: 100 kW. Zabezpieczenie bezpiecznikiem głównym: 200 A (przy 380 VAC). Układ hydrauliczny: Zawiera kompletny system generowania, przetwarzania i dystrybucji przepływu ciśnienia. Jest on umieszczony w oddzielnej jednostce hydraulicznej ze stacją magazynową. Powierzchnia mocowania: 1250 x 1600 mm. 1600 x 2000 mm. Maks. Obciążenie mocujące: Równomierne rozłożenie obciążenia: odpowiednio 8000 kg i 12500 kg. Nierównomierny rozkład obciążenia (na połowie powierzchni stołu): 4000 kg i 6000 kg, odpowiednio. Maks. Moment bezwładności masy: 3000 kgm² i 7000 kgm². Maks. Moment obciążenia: 19000 N i 35000 N, gdy stół zaciskowy jest zablokowany. Posuw i szybki przesuw: Posuw ciągły (oś X): 1 do 7099 mm/min. Szybki przesuw (oś X): 7100 mm/min. Interpolacja: Liniowa i kołowa. Interpolacja 3D. Interpolacja spiralna. Interpolacja cylindrów. Programowanie: Precyzja wejścia: 0,001 mm dla osi liniowych i 0,001° dla osi obrotowych. Centralna pamięć programu: 3100 zdań NC. Dodatkowe funkcje: Korekcja narzędzia dla 99 par (długość i promień). 8 cykli obróbki i 200 wolnych podprogramów. Symulacja programu i wejścia/wyjścia równolegle do obróbki. Rozbudowany system diagnostyczny do serwisowania i rozwiązywania problemów.
