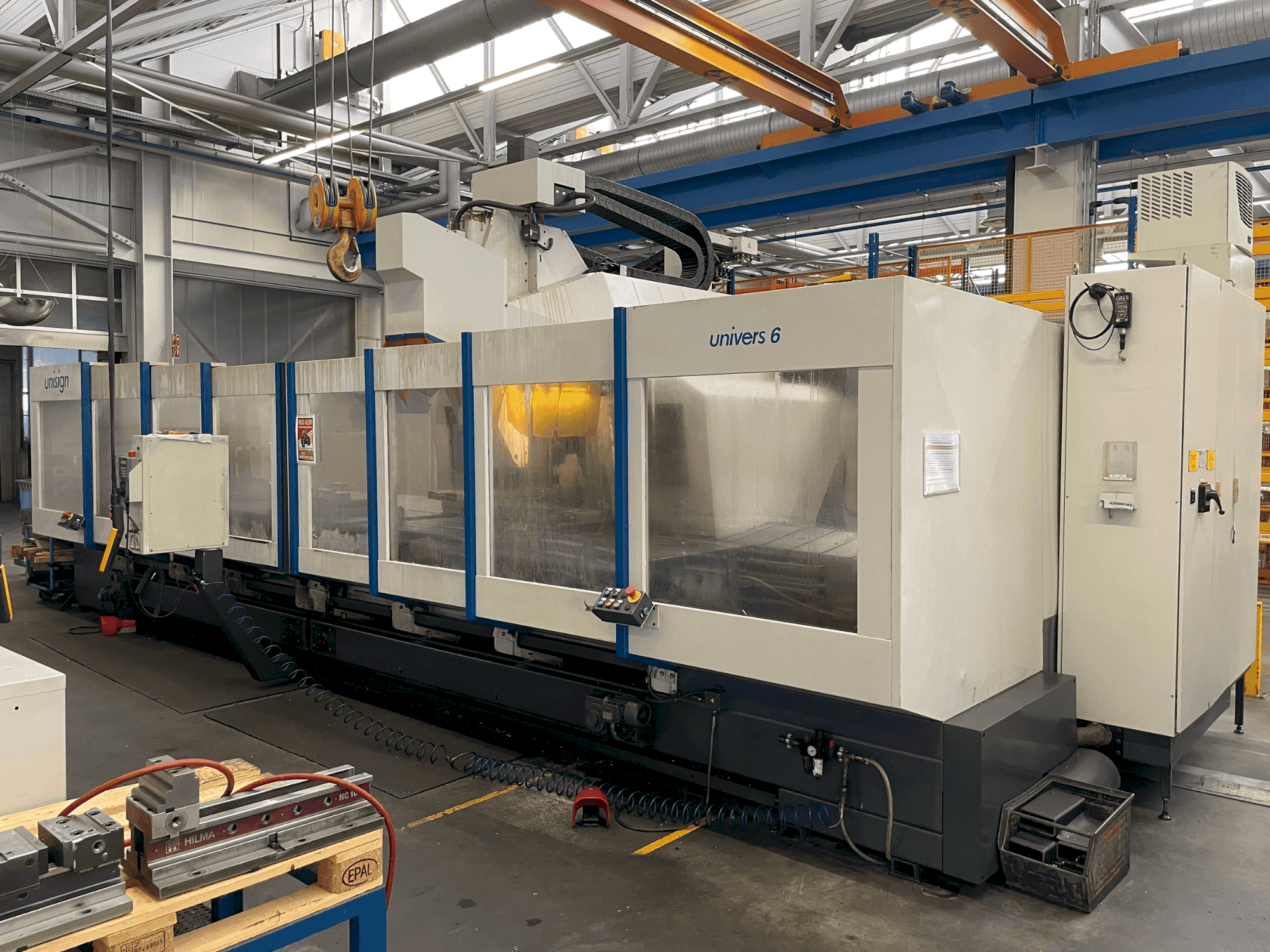

Unisign - UNIVERS 6DE-MIL-UNI-2008-00003

Dodatkowe wyposażenie

• Liczba narzędzi: 52

Zalety maszyny

Techniczne zalety maszyny

• Sterowanie: Siemens Sinumerik 840D

• Język sterowania: Niemiecki / francuski z możliwością przełączania

• 5 osi z głowicą kątową (przyrosty co 5°)

• Pompa wysokociśnieniowa do chłodzenia wewnętrznego, 40 barów

• Obszar roboczy X: 5000 mm

• Obszar roboczy Y: 800 mm

• Obszar roboczy Z: 600 mm

• Moc napędu: 26 kW

• Prędkość obrotowa wrzeciona: 6000 obr.

• Moment obrotowy wrzeciona: 165 Nm

• Moment obrotowy wrzeciona przekładni: 650 Nm

• Uchwyt narzędziowy: SK50

• Liczba narzędzi: 52

• Pojemność magazynu narzędzi: 52 pozycje

• Możliwości obróbki: Obróbka długich części lub praca wahadłowa

• Obróbka 5-stronna z wymienną głowicą kątową

• Głowica kątowa do wiercenia i frezowania dla narzędzi SK50 ze stacją odbioru

• Obrotowy system wymiany narzędzi głowicy kątowej

• Przenośnik wiórów z paskiem zawiasowym

• Stół mocujący: 850 x 1200 mm

• Dodatkowy stół mocujący: 850 x 800 mm

• System sondy dotykowej typu radiowego (M&H)

• Centralne chłodzenie przez wrzeciono i narzędzie z obrotowym systemem filtracji

• Centralne chłodzenie przez poziome wrzeciono głowicy kątowej

• Czyszczący pistolet natryskowy podłączony do oddzielnej pompy

• Układ hydrauliczny 250 bar z pompą i orurowaniem

• 2+2 szybkozłącza

• 2 obwody zaciskowe jednostronnego działania

• Wymiennik ciepła z jednostką chłodzącą w szafce elektrycznej

• Elektroniczna ręczna jednostka sterująca Sinumerik 840D

• Ruchomy panel operatora

• Wybór programu i stacji dla pracy wahadłowej (2 stacje)

• Panel operatora komórki do obsługi wahadła i funkcji mocowania (2 jednostki)

• Ścianka działowa z oknem podglądu

• System zdalnej diagnostyki dla Siemens Sinumerik 840D

• System diagnostyczny UNISIGN dla Siemens Sinumerik 840D

• Automatyczne drzwi z ręcznym sterowaniem lub funkcją M

• Gniazdo 220 V w szafce elektrycznej

• Zestaw elementów montażowych i poziomujących

• Czas pracy sterowania: 55106 godzin
