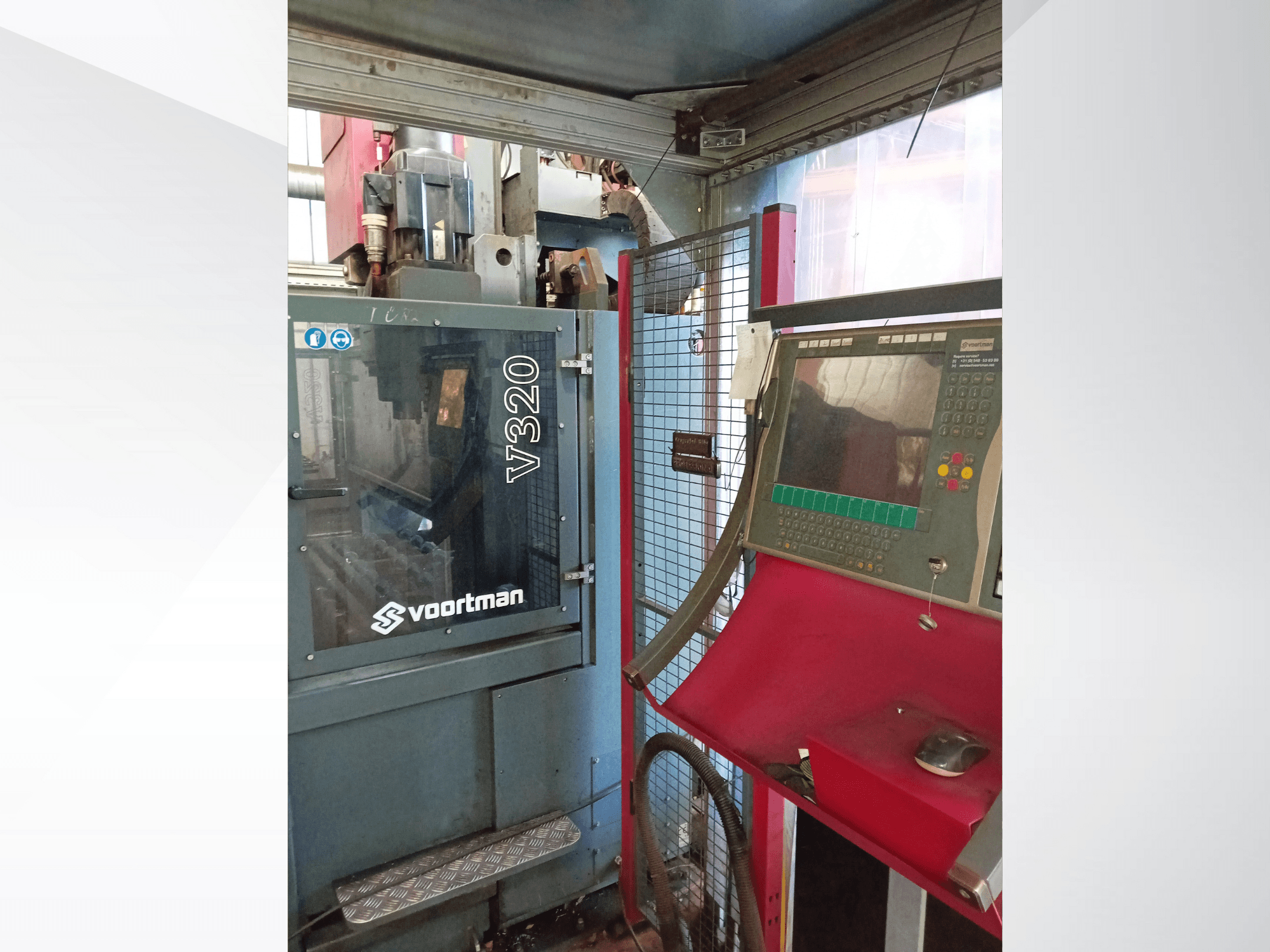

VOORTMAN - V320DE-CUT-VOO-2019-00001

• Rozmiar obrabianego przedmiotu

  • Min./maks. długość panelu: 850 - 6 100 mm

  • Min./maks. szerokość panelu: 200 - 2 050 mm

  • Min./max. grubość panelu: 6 - 75 mm

  • Maks. udźwig: 7 500 kg

• Jednostka wiercąca: VD40

  • Mocowanie: SK 40

  • Prędkość osi: 0 - 2 500 obr/min (bezstopniowa regulacja, silnik serwo)

  • Średnica wiertła: 5 - 40 mm

  • Gwintowanie: M6 - M30

  • Pogłębianie: Tak

  • Opcja znakowania stemplem: Tak

  • Opcja znakowania układu (opcjonalnie): Tak

  • Automatyczny zmieniacz narzędzi: 2 x VTC 5/40 (2 x 5 pozycji)

  • Smarowanie/chłodzenie: Chłodzenie wewnętrzne, powietrze/olej

  • Mocowanie hydrauliczne: Tak

  • Obciążenie znamionowe: 30 kW

• Podawanie i pozycjonowanie: Napędzane synchronicznie serwomotory, serwokonwerter

• Cięcie - plazma (Smart Focus 300)

  • Min./maks. grubość: 3 - 80 mm

  • Maks. zdolność przebijania: 40 mm

  • Praktycznie bezżużlowe cięcie: do 35 mm

  • Znakowanie: Tak, przy użyciu tych samych materiałów eksploatacyjnych

  • Gazy:

    • Gaz plazmowy do cięcia stali miękkiej: O2 (99,9% czystości, czysty, suchy, bezolejowy)

    • Gaz osłonowy do stali miękkiej: O2 / Powietrze (99,9% czyste, czyste, suche, bezolejowe)

    • Gaz znakujący: Argon; dla >200 A, azot

  • Automatyczna konsola gazowa: Tak

  • Automatyczna regulacja wysokości: Tak

  • Zapłon: Automatyczny

  • Prędkość cięcia (stal miękka):

    • 6 mm: ok. 3.700 mm/min @ 90 A

    • 12 mm: ok. 3 600 mm/min przy 200 A

    • 25 mm: ok. 1600 mm/min przy 300 A

    • 40 mm: ok. 720 mm/min przy 300 A

    • 50 mm: ok. 400 mm/min @ 300 A

    • 80 mm: ok. 100 mm/min @ 300 A

• Cięcie - Oxy-fuel (tlenowy zespół tnący)

  • Typ dyszy: Dysza-mieszanie

  • Automatyczna regulacja wysokości: Tak

  • Zasilanie gazem: Zawór magnetyczny z zaworem zwrotnym

  • Paliwo gazowe: Propan (opcjonalnie: acetylen)

  • Gaz tnący: O2

  • Maks. grubość: 75 mm

• Ogólne/instalacja

  • Kierunek pracy: Od lewej do prawej

  • Wysokość robocza: 760 mm (+/- 25 mm)

  • Temperatura otoczenia: -10°C do +35°C, maks. 95% wilgotności względnej

  • Regulator napięcia: Brak w zestawie

  • Przekładnik prądowy: Nie wchodzi w skład zestawu

Dodatkowe wyposażenie

• Źródło plazmy Kjellberg Smart Focus 300 (w zestawie)

• System odciągowy Donaldson DFPR06 (w zestawie; ostatnia wymiana filtra w styczniu 2025 r.)
