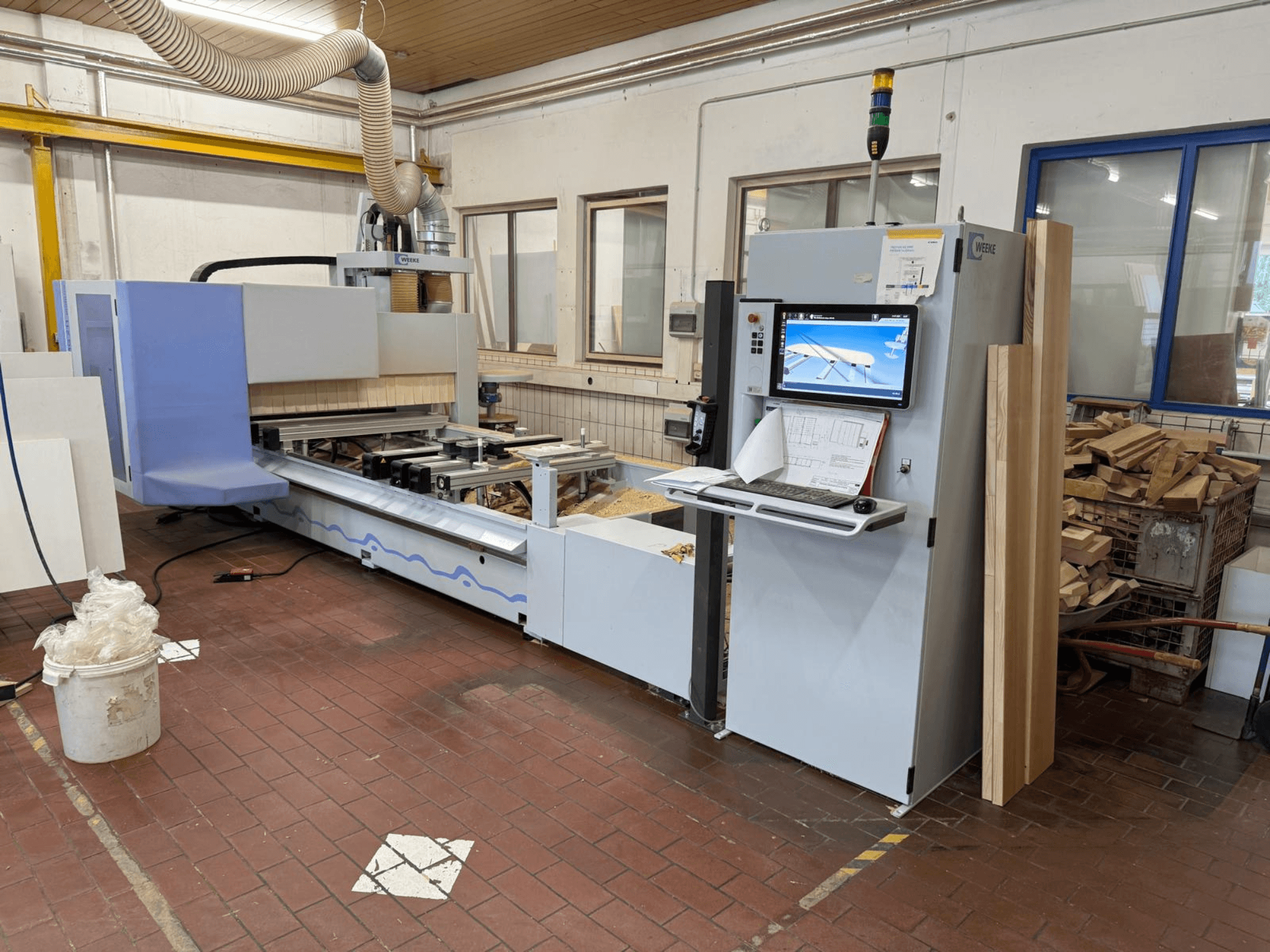

Weeke - PROFI BMG211/32/12/KDE-CNC-WEE-2015-00001

• Prędkość osi X/Y: 70 m/min

• Prędkość osi Z: 20 m/min

• Długość stołu w osi X: 3250 mm

• Długość użytkowa stołu w osi Y: 1150 mm

• Prześwit dla obrabianego elementu: 1250 mm

• Opcjonalna długość użytkowa stołu w osi Y: 1400 mm

• Opcjonalny prześwit dla obrabianego elementu: 1600 mm

• Grubość stołu w osi Z: 125 mm

• Wysokość prześwitu dla obrabianego elementu: 225 mm

• Podpory obrabianego elementu: 6

• Pola próżniowe: 2

• Wydajność generatora próżni: 70/84 m³/h przy 50/60 Hz

• Przyssawki próżniowe: 12 × 114 × 160 × 100 mm

• Dodatkowe przyssawki próżniowe: 2 × 125 × 75 × 100 mm

• Pneumatyczne ograniczniki boczne: 2

• Pneumatyczne ograniczniki wzdłużne: 6

• Ręczne ograniczniki składane: 4

• Pomoce pozycjonujące HPL: 4

• Laserowe pozycjonowanie przyssawek: Tak

• Typ lasera: projekcja krzyżyka

• Główne wykorzystanie: 1455 h

• Wykorzystanie dodatkowe: 743 godz.

• Czas pracy: 8586 h

Wrzeciono / Wiercenie / Oprzyrządowanie

• Wrzeciono główne: F1-HSK63-12 kW

• Prędkość wrzeciona: 1250–24 000 obr./min

• Moc wrzeciona: do 10/12 kW

• Interfejs wrzeciona: HSK63

• Chłodzenie wrzeciona: chłodzenie powietrzem

• Smarowanie wrzeciona: trwale nasmarowane

• Oś C: Oś z interpolacją 360°

• Pionowy zespół wiercący: V12 High Speed 7500

• Prędkość wiercenia pionowego: 1500–7500 obr./min

• Moc wiercenia pionowego: 2,3 kW

• Głębokość wiercenia pionowego: maks. 38 mm

• Głębokość wiercenia pionowego wiertłem specjalnym: maks. 55 mm

• Maksymalna średnica wiertła pionowego: 35 mm

• Uchwyt wiertła w trybie pionowym: Ø 10 mm

• Różnica wysokości wrzecion w osi pionowej: 32 mm

• Jednostka do wiercenia poziomego: H4X/2Y

• Wrzeciona do wiercenia poziomego: 6

• Rozmieszczenie wrzecion poziomych: 4 w osi X / 2 w osi Y

• Prędkość wiercenia poziomego: 1500–7500 obr./min

• Głębokość wiercenia poziomego: maks. 38 mm

• Maksymalna średnica wiertła poziomego: 20 mm

• Zespół piły rowkującej: N1 X-Y 90°

• Zakres obrotu piły do rowkowania: 90°

• Głębokość cięcia piły rowkującej: 30 mm

• Średnica piły rowkującej: 125 mm

• Grubość tarczy piły do rowkowania: maks. 5 mm

• Prędkość piły do rowkowania: 1500–7500 obr./min

• Magazyn narzędzi: W14

• Pojemność magazynka narzędziowego: 14 narzędzi

• Interfejs narzędziowy: HSK63

• Maksymalna waga narzędzia: 6 kg

• Maksymalna średnica narzędzia przy pełnym magazynku: 130 mm

• Maksymalna średnica narzędzia przy wolnych sąsiednich pozycjach: 260 mm

• Czas wymiany narzędzia: ok. 12–18 s

FLEX5+ / Sterowanie / Wyposażenie

• Agregat HP FLEX5+: cięcie / frezowanie / wiercenie

• Zakres obrotu frezowania FLEX5+: 0–100°

• Zakres obrotu podczas wiercenia w FLEX5+: 0–100°

• Zakres obrotu podczas cięcia FLEX5+: 0–90°

• FLEX5+ Maksymalna średnica narzędzia frezującego: 20 mm

• Maksymalna średnica wiertła w FLEX5+: 10 mm

• FLEX5+ Maksymalna prędkość cięcia piłą: 15 000 obr./min

• Interfejs narzędziowy FLEX5+: WFC40-25

• System sterowania: HOMAG Group powerTouch

• Sterowanie CNC: powerControl PC86

• Wyświetlacz: 21,5" Full HD z funkcją multitouch

• Procesor: Intel Core 2 Duo

• Dysk twardy: min. 160 GB SATA

• Ethernet: 10/100 Mbit, złącze RJ45

• System operacyjny: Windows 7 Professional

• Oprogramowanie: woodWOP

• Pomoc przy ładowaniu automatycznego zmieniacza narzędzi: Tak

• TeleserviceNet: Tak

• Zasilanie elektryczne: 400 V

• Częstotliwość: 50/60 Hz

• Temperatura otoczenia: od +10°C do +40°C

• Urządzenie zgodne z normami bezpieczeństwa CE: Tak

• Napięcie zasilania: 400 V / 230 V

• Faza: 3-fazowe

• Częstotliwość: 50 Hz

• Maksymalny prąd roboczy przy pełnym obciążeniu: 38 A

• Znamionowa wartość bezpiecznika: 50 A

• Napięcie sterujące: 24 V

• Oznakowanie CE

• Sprzedawane bez narzędzi

Na życzenie możemy również zaoferować odpowiednie systemy odciągowe (obecnie kwalifikujące się do dofinansowania w Niemczech) oraz rozwiązania w zakresie sprężonego powietrza
