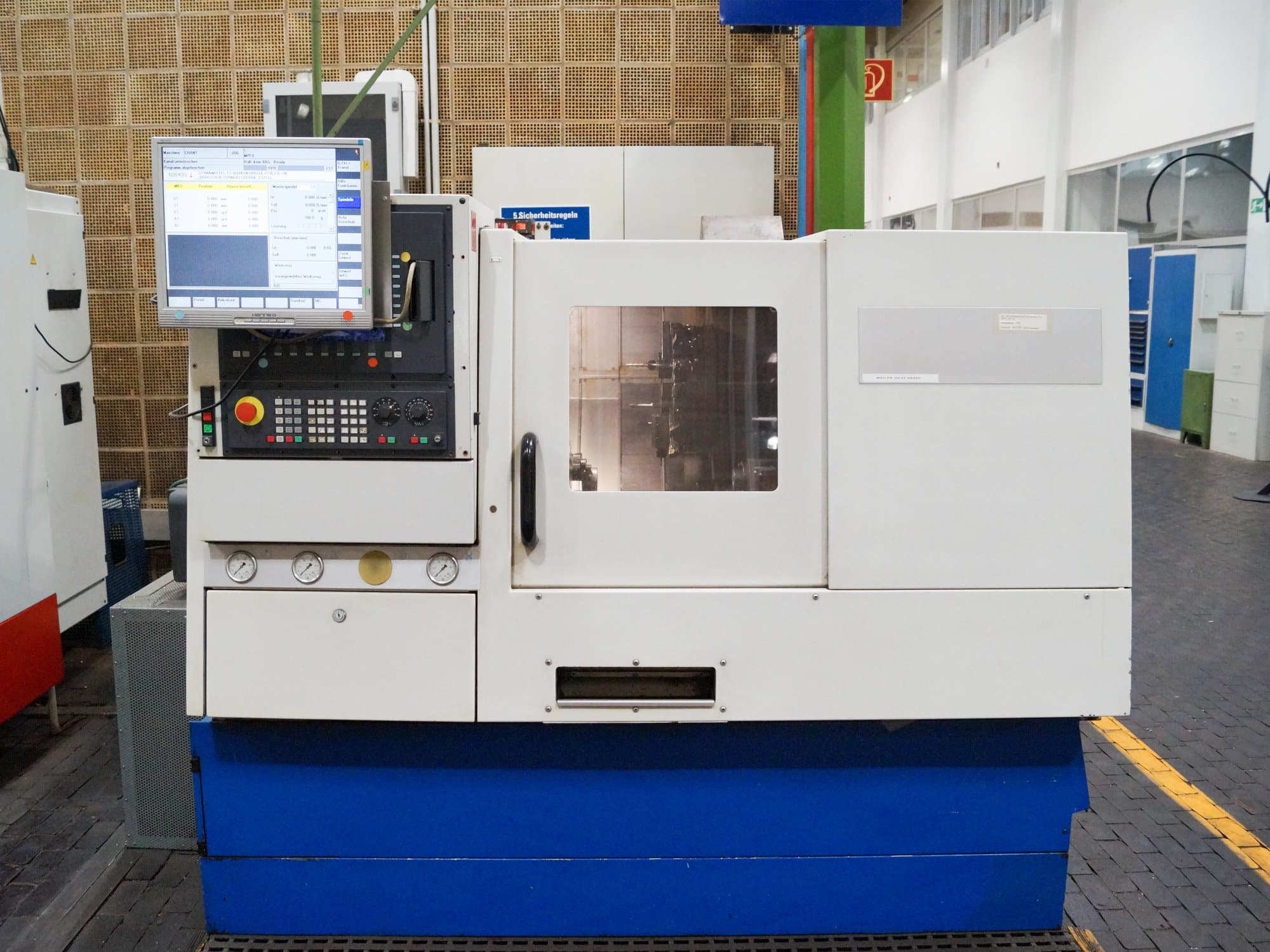

Weiler - DZ 42 CNCDE-TUR-WEI-1997-00001

Ogólne dane

• Długość maszyny: 2365 mm
• Szerokość maszyny: 1720 mm
• Wysokość maszyny: 1705 mm
• Waga maszyny: 4050 kg

Układ sterowania

• Marka: SIEMENS
• Model: SINUMERIK 840D

Główny napęd

• Ilość wrzecion: 1
• Zakres obrotów wrzeciona: 50-6000 1/min
• Moc silnika wrzeciona: 19 kW
• Przelot wrzeciona: 42 mm

Ruch osi

• Oś X Ruch osi: 200 mm
• Oś X Posuw roboczy: 0-24000 mm/min
• Oś X Siła posuwu: 3500 N
• Oś X Szybki posuw: 24 m/min
• Oś Z Ruch osi: 345 mm
• Oś Z Posuw roboczy: 0-24000 mm/min
• Oś Z Siła posuwu: 3500 N
• Oś Z Szybki posuw: 24 m/min

Głowica rewolwerowa

• Ilość głowic rewolwerowych: 1
• Ilość miejsc na narzędzia: 16
• Narzędzia obrotowe: Tak
• Stożek zaciskowy: 20 mm

Media

• Zużycie energii: 30 kVA
• Zbiornik smarowania: 100 L
• Zbiornik oleju: 25 L
• Ciśnienie oleju: 50 bar
