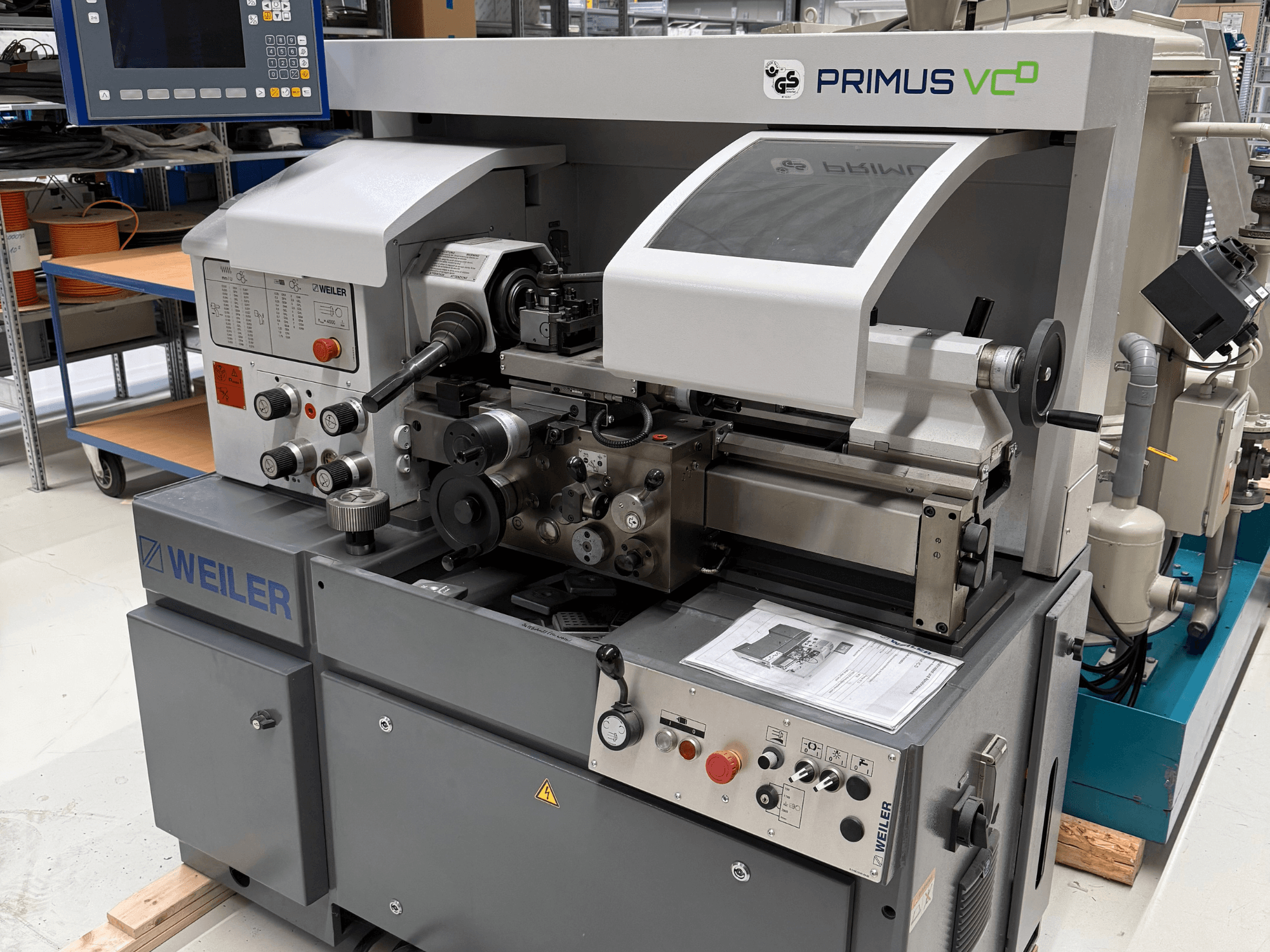

Weiler - PRIMUS VCDDE-TUR-WEI-2018-00001

• Typ maszyny: tokarka centrowa

• Długość toczenia / odległość między osiami: 500 mm

• Średnica obrotu nad łożem: 280 mm

• Średnica obrotu nad suwakiem poprzecznym: 150 mm

• Końcówka wrzeciona (DIN 55027): rozmiar 5

• Średnica łożyska przedniego: 70 mm

• Otwór wrzeciona: 43 mm

• Stożek wewnętrzny wrzeciona głównego: ME 50

• Moc napędu (cykl pracy 100%): 4 kW

• Zakres prędkości wrzeciona: 30 – 4 000 obr./min

• Liczba prędkości posuwu: 24

• Zakres posuwu wzdłużnego: 0,02 – 0,63 mm/obr.

• Zakres posuwu poprzecznego: 0,006 – 0,20 mm/obr.

• Zakres gwintów metrycznych: 0,25 – 8 mm

• Zakres gwintów calowych: 80 – 2 TPI

• Zakres gwintów modułowych: 0,25 – 4 moduły

• Zakres gwintów o skoku diametralnym (DP): 200 – 5 DP

• Średnica trzpienia konika: 40 mm

• Skok trzpienia konika: 85 mm

• Stożek konika: MT3

• Napięcie robocze: 400 V

• Napięcie sterujące: 24 V DC

• Moc przyłączna: 7,5 kVA

• Prąd znamionowy: 15,5 A

• Częstotliwość: 50 Hz

• Bezpieczniki główne: 25 A

• Masa urządzenia: 1 050 kg

• Wymiary urządzenia (dł. × szer. × wys.): 1 570 × 890 × 1 700 mm

Wyposażenie dodatkowe

• 4-pozycyjny uchwyt narzędziowy PARAT z systemem szybkiej wymiany, rozmiar 1, w tym 1 × uchwyt narzędziowy WD 1/12

• 2 × uchwyty narzędziowe WD 1/12

• Uchwyt tulejkowy z obsługą dźwigniową do tulei zaciskowych 173 E

• 13 tulei zaciskowych typu 173 E, zakres zaciskania: 3–15 mm (co 1 mm)

• Stała podpórka z szczękami rolkowymi, zakres: 15–100 mm

• Ruchoma osłona przeciwodpryskowa z okienkiem podglądowym

• 8 × elementów poziomujących
