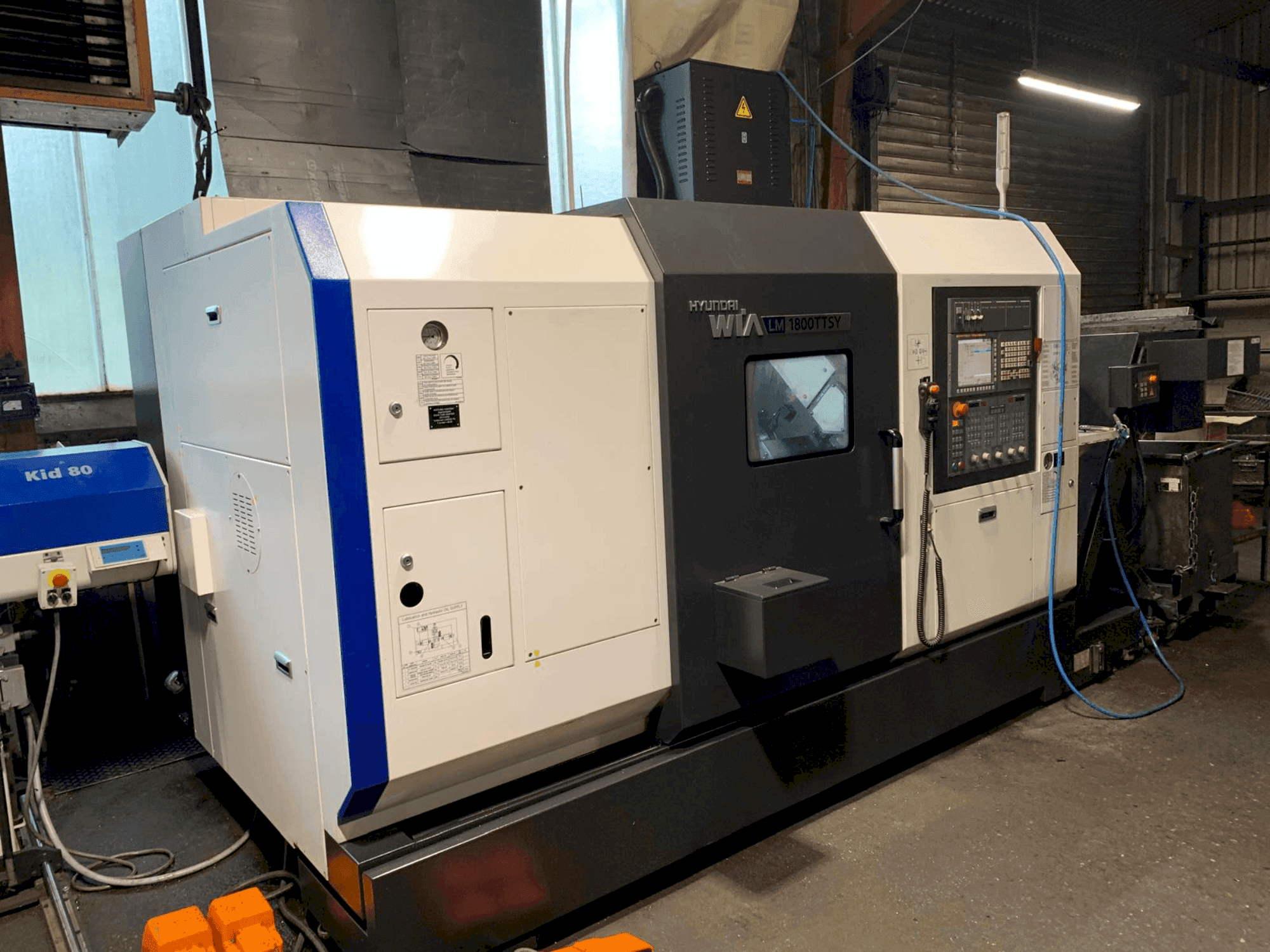

Hyundai Wia - LM 1800TTSYDE-TUR-HYU-2021-00001

Wyposażenie dodatkowe

• Interfejs USB
• Trójkolorowa lampka sygnalizacyjna
• 1 zestaw miękkich szczęk
• PRZENOŚNIK CHIP CONVEYOR HS z bocznym wyrzutem
• Transformator wraz z kablem
• Ręczny pistolet pneumatyczny
• Interfejs podajnika prętów // Interfejs ładowarki prętów
• Łapacz elementów wrzeciona głównego
• Rozładowarka elementów: system rozładunku elementów dla wrzeciona przeciwbieżnego wraz z taśmą transportową elementów
• Wyrzutnik obrabianego elementu / Drm obrabianego elementu: 230 mm / Obrabiany element X: 673 mm

Zalety maszyny

Techniczne zalety maszyny

• Przesuw liniowy (z) i płaski (x/y) pod kątem 45 stopni
• Średnica toczenia: 230 mm // długość toczenia: 673 mm
• Rozmiar uchwytu obu wrzecion: 8 cali (~210 mm)
• Oś C rewolweru: 0,001° // oś Y rewolweru: ±50 mm – rewolwer górny
• Narzędzia napędzane: 5000 obr./min, 5,5 kW
• 1 narzędzie z napędem osiowym // 1 narzędzie z napędem promieniowym
• Automatyczny czujnik narzędzi
• Zbiornik chłodziwa 270 litrów // standardowa dysza chłodziwa
• Chłodzenie wewnętrzne 30 bar
• Pompa chłodziwa 30 bar (60 Hz)

Dodatkowe informacje

Znacznie zredukowany kontur kolizyjny Lepszy dostęp do obrabianego elementu Stabilizacja obrabianego elementu poprzez siłę osiową wywieraną na ogranicznik Typ uchwytu: SPANNTOP mini Model uchwytu: Axzug Rozmiar uchwytu: 65 Standard krótkiego stożka: DIN ISO 702-1 Rozmiar krótkiego stożka: rozmiar 6 Długość urządzenia mocującego: 155,00 mm Średnica czołowa: 111,00 mm Maksymalna średnica zewnętrzna: 165,00 mm Pozycja mocowania: 65,00 mm Gwint urządzenia mocującego: M102x1,5 Podstawowa konstrukcja ogranicznika: zaciskana Rodzaj uruchamiania: napędzany mechanicznie Dodatkowe opcje uchwytu: Tak Mocowanie przedniego ogranicznika: Tak Jakość wyważenia: 4,0 Adapter rury ciągnącej zgodnie z rysunkiem Dla urządzenia mocującego [ZCHN]: A054288.0009C Przyłącze [urządzenia mocującego]: Gwint wewnętrzny Oznaczenie gwintu urządzenia mocującego: M102x1,5 Długość gwintu urządzenia mocującego: 17,00 mm Położenie gwintu urządzenia mocującego: 65,00 mm Maksymalna siła uruchamiająca: 65,00 kN Producent maszyny: Hyundai WIA Oznaczenie maszyny: LM1800TTSY-HSP Przyłącze [rury pociągowej]: gwint zewnętrzny Oznaczenie gwintu: M74x1,5 Długość gwintu: 40,00 mm Przednia pozycja rury ciągnącej: 57,50 mm Skok cylindra mocującego: 17,50 mm Średnica otworu wrzeciona: 76,00 mm Średnica wewnętrzna rury ciągnącej: 66,00 mm SPANNTOP mini Axfix 65 KK6 Typ uchwytu: SPANNTOP mini Model uchwytu: Axfix Rozmiar uchwytu: 65 Norma stożka krótkiego: DIN ISO 702-1 Rozmiar krótkiego stożka: rozmiar 6 Typ uchwytu: SPANNTOP mini Model uchwytu: Axfix Rozmiar uchwytu: 65 Norma krótkiego stożka: DIN ISO 702-1 Rozmiar krótkiego stożka: rozmiar 6 Długość urządzenia mocującego: 138,00 mm Średnica czołowa: 119,00 mm Maksymalna średnica zewnętrzna: 167,00 mm Pozycja mocowania: 50,00 mm Gwint urządzenia mocującego: M94x1,5 Podstawowa konstrukcja ogranicznika: zaciskana Rodzaj uruchamiania: napędzany mechanicznie Dodatkowe opcje uchwytu: Tak Mocowanie przedniego ogranicznika: Tak Jakość wyważenia: 4,0 Adapter rury ciągnącej zgodnie z rysunkiem Dla urządzenia mocującego [ZCHN]: A071618.0004C Przyłącze [urządzenia mocującego]: Gwint wewnętrzny Oznaczenie gwintu urządzenia mocującego: M94x1,5 Długość gwintu urządzenia mocującego: 17,00 mm Położenie gwintu urządzenia mocującego: 50,00 mm Maksymalna siła uruchamiająca: 45,00 kN Producent maszyny: Hyundai WIA Oznaczenie maszyny: LM1800TTSY-GSP Przyłącze [rury pociągowej]: gwint zewnętrzny Oznaczenie gwintu: M74x1,5 Długość gwintu: 40,00 mm Przednie położenie rury pociągowej: 57,50 mm Skok cylindra zaciskowego: 17,50 mm Średnica otworu wrzeciona: 76,00 mm Średnica wewnętrzna rury pociągowej: 66,00 mm
