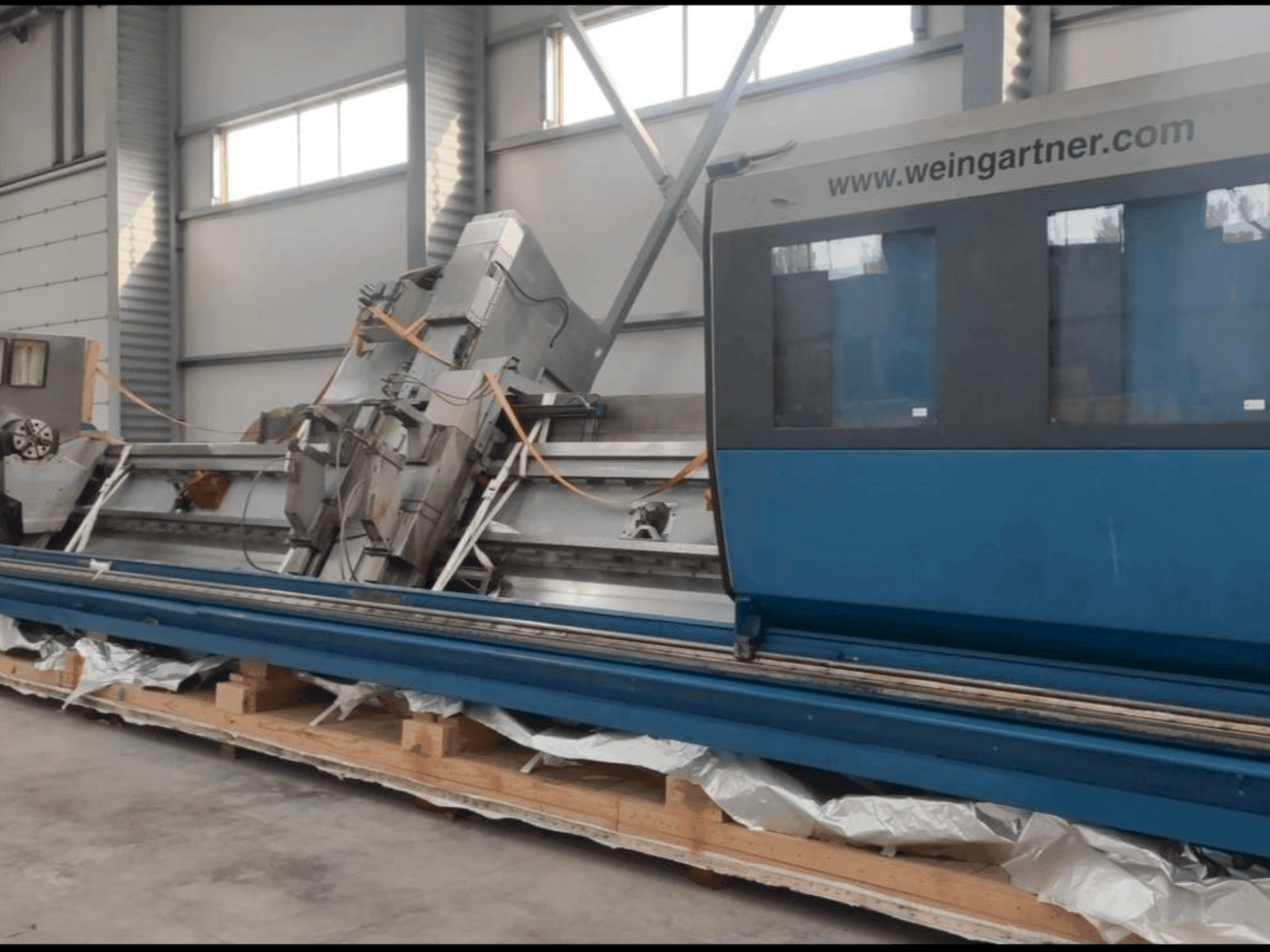

Widok z przodu maszyny Weingartner Vario 700-000

Weingartner - Vario 700-000MD-MIL-WEI-2011-00001

Sprzedana

Masz dodatkowe pytania? Skontaktuj się z nami!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Kontakt przez Whatsapp
Pokaż w oryginalnym języku

To 4-osiowe centrum frezarsko-tokarskie Weingartner Vario 700-000 zostało wyprodukowane w 2011 roku. Charakteryzuje się solidną konstrukcją z otworem wrzeciona głównego 108 mm i uchwytem zdolnym do mocowania średnic od 25 do 245 mm. Maszyna obsługuje maksymalną średnicę głowicy frezarskiej 260 mm i oferuje zakres obrotu ±90°. Idealna do złożonych operacji frezowania i toczenia, Weingartner Vario 700-000 jest cennym dodatkiem do każdego warsztatu. Aby uzyskać więcej informacji na temat tego centrum frezarsko-tokarskiego, prosimy o kontakt.

Informacje o maszynie

  • marka: Weingartner
  • rok: 2011
  • MODEL: Vario 700-000
  • zastosowanie: Frezowanie
  • Lokalizacja: Mołdawia
  • rodzaj maszyny: Centrum frezarsko-tokarskie
  • Dostępność: Sprzedana

Dane techniczne - Weingartner Vario 700-000

Ogólne dane

  • Długość maszyny: 3000 mm
  • Szerokość maszyny: 13500 mm
  • Wysokość maszyny: 3750 mm
  • Waga maszyny: 42000 kg

Główny napęd

  • Zakres obrotów wrzeciona: 0.5 – 50 min⁻¹, Milling unit: 300 min⁻¹, Peeling unit: 1800 min⁻¹ 1/MIN
  • Liczba osi: 4

Przesuw

  • Oś X Przesuw: 10900 mm
  • Oś Y Przesuw: 250 mm
  • Oś Z Szybki posuw: 5000 mm/min

Media

  • Transporter wiórów: Tak

    Dodatkowy sprzęt

    • - Głowica: Posuw serwomotorem AC: 1FT6 105 - 8SF71 - 3AG1, Moment obrotowy dostępny na wrzecionie głównym w trybie S1, Przełożenie przekładni stożkowej: 4:1, Przełożenie napędu ślimakowego: 15:1, Całkowite przełożenie redukcyjne: 60:1, Wysokość wrzeciona głównego: 1550 mm, Otwór wrzeciona głównego: 108 mm, Uchwyt Gr. 315: Średnica otworu: 95 mm, Maks. ciśnienie: 27 bar, Maks. siła mocowania przy 27 bar: 17500 daN, Mocowanie zewnętrzne: 25 - 245 mm, Mocowanie wewnętrzne: 90 - 310 mm
    • - Przenośnik wiórów: Moc napędu: 1,1 kW, Szerokość wyładunku: 250 mm, Wysokość wyładunku: 850 mm, Przenoszone wióry: 300 dm³/h
    • - Układ hydrauliczny: Wydajność pompy: 27 l/min, Maks. ciśnienie w układzie: 80 bar, Moc napędu: 4,6 kW, Pojemność zbiornika: 60 l, Moc chłodnicy oleju: 0,3 kW
    • - Frezarka PUFK-320: Frezarka obwodowa i do frezowania obwiedniowego, Posuw osi obrotowej A za pomocą serwomotoru AC: 1FT6 084 - 8AF71 - 3EL4, Przełożenie przekładni planetarnej: 70:1, Przełożenie przekładni zębatej: 3:1, Całkowity stopień redukcji: 210:1, Maks. prędkość obrotu: 90°/s, Zakres obrotu: ±90°, Posuw przez silnik wrzeciona głównego AC: 1PH7 137 - 2NF22 - 0CJ2, Maks. średnica głowicy tnącej: 260 mm, Maks. prędkość głowicy tnącej: 300 min-¹
    • - Moduł obierania (opcja): Zasilanie przez silnik wrzeciona głównego AC: 1PH7 137 - 2NF22 - 0CC2, Przełożenie przekładni: 2,4:1, Maks. prędkość głowicy tnącej: 1800 min-¹
    • - Przednia podpórka: Zakres średnic (szczęki frezujące): 25 - 220 mm, Maks. siła mocowania przy 80 bar (bez wydajności): 1200 daN, Maks. ciśnienie mocowania: 80 bar
    • - Tylna podpórka: Zakres średnic (długość szczęk frezujących): 25 - 220 mm, Maks. siła mocowania przy 80 bar (bez wydajności): 1200 daN, Maks. ciśnienie mocowania: 80 bar
    • - Konik: Posuw serwomotorem AC: 1FT6 064 - 6AF71 - 3EK4, Przełożenie przekładni stożkowej: 50:1, Szybki przesuw max: 5000 mm/min, Średnica pinoli: 160 mm, Skok: 200 mm, Nacisk przy 50 bar: 1500 daN, Naciąg przy 50 bar: 1000 daN, Maksymalne ciśnienie: 50 bar
    • - Wspornik przedmiotu obrabianego: Zakres średnic: 70 - 220 mm
    • - Całkowita specyfikacja maszyny: Napięcie zasilania: 3 x 380 V ± 10%, Cykl pracy: 50 Hz ± 2%, Maks. moc wejściowa: 57 kW, Maks. moc: 100 A, Napięcie sterowania: 24 V DC, Ciśnienie w układzie (pneumatyka): 6 - 10 bar, Zużycie powietrza: 15 - 20 m³/h, Złącze powietrza: ½", Ciśnienie systemowe (hydraulika): 90 bar

    Informacje dodatkowe

      Korzyści dla maszyny

      • Korzyści techniczne dla maszyn:
        • - Obrabiane materiały: frezowanie między centrami: min. Długość: 585 mm, maks. Długość: 8 620 mm, średnica: 25 - 220 mm
        • - Elementy maszyny: podstawa maszyny: odległość prowadnicy wzdłużnej: 700 mm, długość prowadnicy wzdłużnej: 10 900 mm, waga: 20 000 kg, prowadnica wzdłużna (oś z): posuw za pomocą serwomotoru ac: 1ft6 086 - 8af71 - 3ek4, przełożenie przekładni stożkowej: 10:1, średnica śruby kulowej: 80 mm, skok śruby kulowej: 20 mm, szybki przesuw max: 5000 mm/min, suwak poprzeczny (oś x): posuw serwomotorem ac: 1ft6 086 - 1af71 - 3eh1, przełożenie przekładni stożkowej: 6:1, średnica śruby kulowej: 50 mm, skok śruby kulowej: 10 mm, szybki przesuw max: 5000 mm/min, droga przesuwu suwaka poprzecznego do frezowania: 256 mm, suwak offsetowy (oś y): posuw serwomotorem ac: 1ft6 084 - 1af71 - 3eh1, przełożenie przekładni stożkowej: 6:1, średnica śruby kulowej: 50 mm, skok śruby kulowej: 10 mm, szybki przesuw max: 3000 mm/min, droga przesuwu suwaka poprzecznego do frezowania: 250 mm
        • - Wysoka precyzja i solidna konstrukcja z zaawansowanym sterowaniem serwomotorem, wszechstronne możliwości obróbki z wieloma jednostkami i stabilnymi podparciami
      • Jakościowe korzyści dla maszyn:
        • - Zwiększona precyzja dzięki zaawansowanym przełożeniom i mechanizmom śrub kulowych, wydajna praca z wysokimi prędkościami przesuwu.

      Informacje dodatkowe

      • - Maszyna wciąż pod napięciem

    *Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
