- Używany Wenzel LH 87 - 2014 - CMM na sprzedaż | gindumac.com

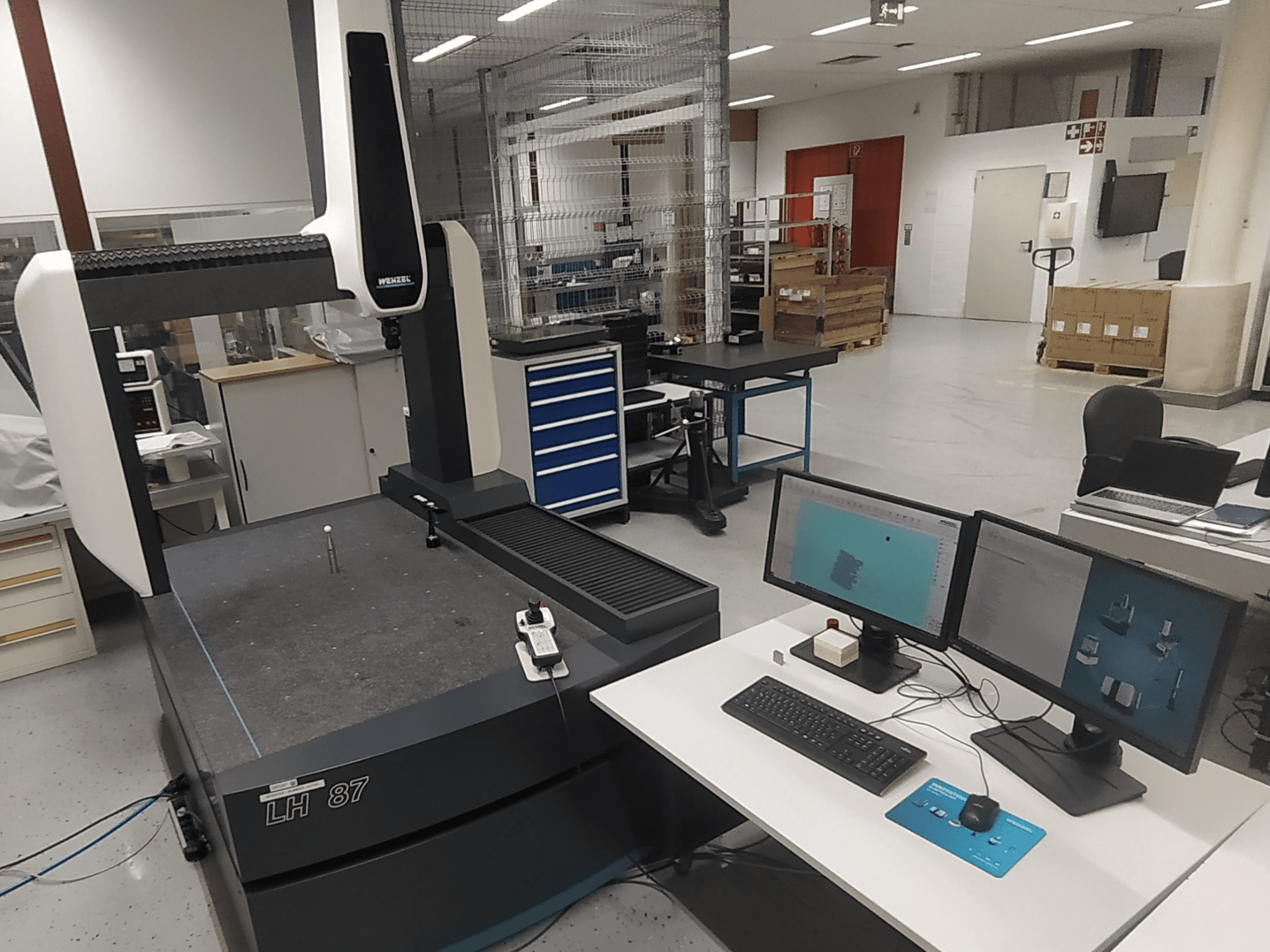

Ta 3-osiowa współrzędnościowa maszyna pomiarowa Wenzel LH 87 została wyprodukowana w 2014 roku. Charakteryzuje się ona zakresem pomiarowym 800 mm w osi X, 1000 mm w osi Y i 700 mm w osi Z, przy maksymalnej masie elementu wynoszącej 800 kg. Maszyna jest wyposażona w system łożysk powietrznych we wszystkich osiach oraz zmotoryzowaną głowicę indeksowaną PH10M Plus firmy Renishaw. Jeśli szukasz wysokiej jakości możliwości pomiarowych, rozważ maszynę współrzędnościową Wenzel LH 87, którą mamy na sprzedaż. Skontaktuj się z nami, aby uzyskać więcej informacji.
Informacje o maszynie
- marka: Wenzel
- rok: 2014
- MODEL: LH 87
- zastosowanie: Pomiar
- Lokalizacja: Niemcy
- rodzaj maszyny: Współrzędnościowa Maszyna Pomiarowa (CMM)
Dane techniczne - Wenzel LH 87
Ruch osi
- Liczba osi: 3
- Przesuw osi X: 800 mm
- Przesuw osi Y: 1000 mm
- Przesuw osi Z: 700 mm
Informacje dodatkowe
- Wolumetryczny błąd pomiaru długości (E0, MPE): 2,2 µm + (L / 300,0 mm) µm
- Błąd pomiaru długości wzdłuż osi optycznej (E150, MPE): 2,2 µm + (L / 300,0 mm) µm
- Maks. Masa elementu / przedmiotu obrabianego: 800 kg
- Łożyska osi: System łożysk powietrznych zintegrowany we wszystkich osiach
- Jednostka sterująca CNC: 3-osiowa konfiguracja konturowa WPC
- Sprzęt sterujący: WPC2040 Basic w połączeniu z modułem stelaża sterownika Renishaw PHC10-3 PLUS
- Panel sterowania maszyny: Przewodowa ręczna skrzynka sterująca joystickiem Wenzel HT400
- System głowicy pomiarowej: Zmotoryzowana indeksowana głowica pomiarowa Renishaw PH10M Plus
- System czujników pomiarowych: Precyzyjna tensometryczna sonda dotykowa TP200 firmy Renishaw
- System stelaża wymiennego: 6-portowy autonomiczny mostek wymiany trzpieni pomiarowych SCR200 firmy Renishaw (5 portów aktywnie wyposażonych w konfiguracji wizualnej)
- Aktywne konfiguracje trzpieni pomiarowych (na stojaku):
* Port 1: Taster 1001 (Ø 1,00 mm)
* Port 2: Taster 2001 (Ø 2,0 mm cylindryczny)
* Port 3: Taster 3001 (Ø 2,00 mm Ruby Ball)
* Port 4: Taster 4001
* Port 5: skonfigurowany port 5 (potwierdzenie wizualne: ustawienie pod kątem/gwiazda)
- Sprzęt komputera ewaluacyjnego: Fujitsu Esprimo Desktop PC Tower umieszczony w dedykowanej wnęce kontrolera w dolnej części biurka.
- Monitory wizualne stacji roboczej: 2 x 24-calowy płaski ekran TFT BenQ
- Urządzenia peryferyjne: Przewodowa klawiatura, mysz i podkładka pod mysz marki Wenzel
- Główny system operacyjny: Windows 10 Pro (wersja 10.0, kompilacja 19045, wersja 64-bitowa)
- Pakiety oprogramowania metrologicznego:
* Wenzel WM | Quartis Standard (Build R2025-1 / R2025-2 ekosystem kompatybilny wstecz)
* CM Wenzel CNC Control Geometry Software Module
* CM Wenzel CNC Free-Form Surface Software Module
- Licencjonowanie i bezpieczeństwo oprogramowania: Ochrona klucza sprzętowego Metrokey (ID: 45984, Status: Ważny, Lokalna stacja robocza), Wersja sterownika 7.6.0
- Natywne interfejsy rdzenia danych CAD: STEP, NX, VDA-FS, IGES, EMD (Q-DAS), IMPEX-ELEM, CURVE, SURF, IPH, PRC
- Opcjonalne interfejsy rozszerzeń: CATIA, Pro-E, SolidWorks
- Dołączone akcesoria kalibracyjne: Ceramiczna referencyjna kula kalibracyjna o wysokiej czystości w komplecie z blokiem kolumny przedłużającej podstawę
*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
