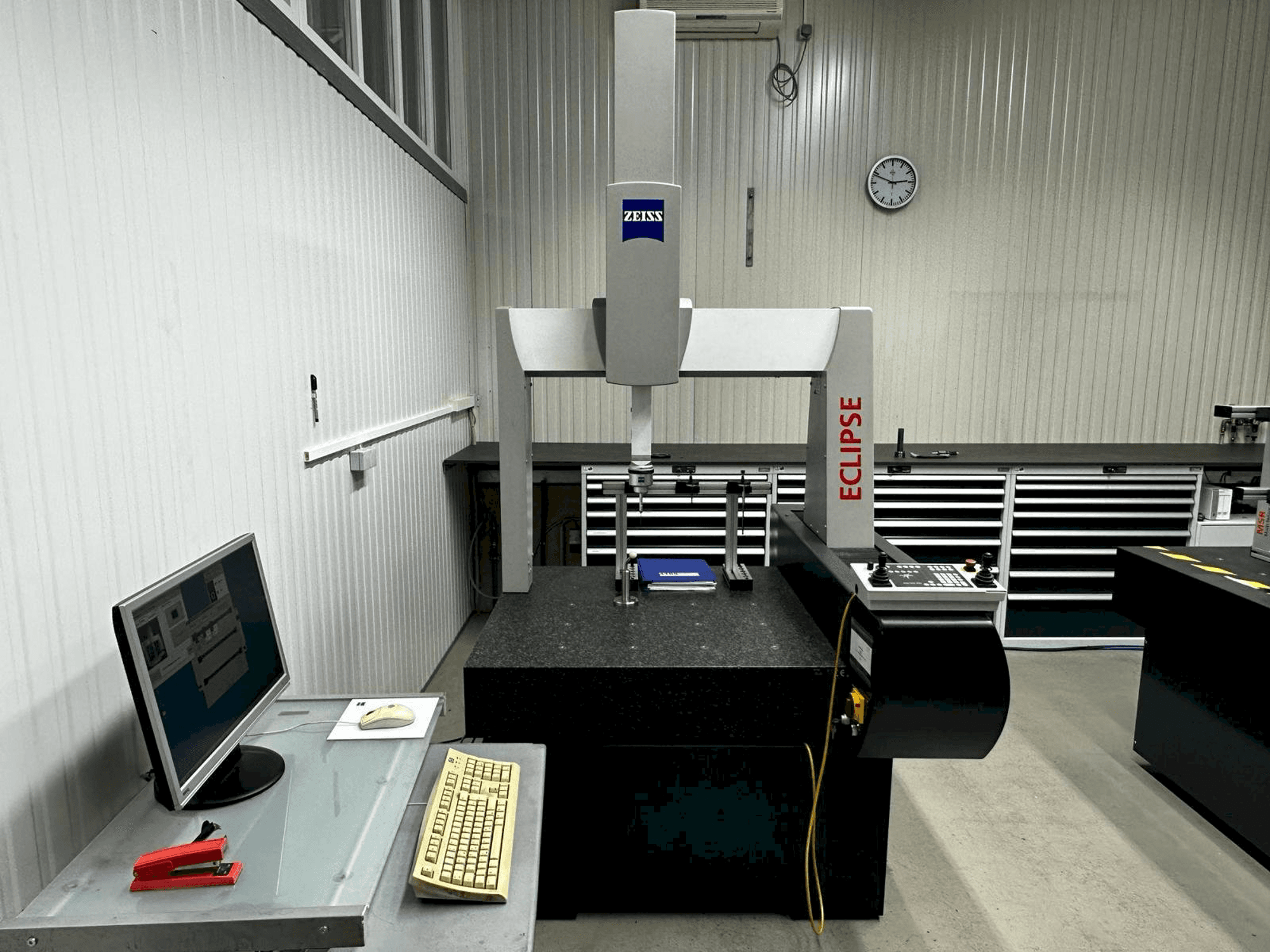

ZEISS - Eclipse CNC 07/07/06DE-MEA-ZEI-2002-00002

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

• Maks. Odchylenie kształtu i wymiarów: 0. 0004 mm
• Magazynek zmiany sondy 3/280/600 st 3 pozycje,
• H=280 mm, moment obrotowy l-600 m, maks. 0,5 nm dokładność powtarzania pozycji #1" czas trwania obrotu o 90° <3s dokładność powtarzania zmiany sondy #1"
• Ceramika
• Głowica pomiarowa wymieniona 2 lata temu (koszt 5,500€)
• Cmm-os 2. 04. 06 / u-soft solid - releas 01- z

Korzyści techniczne dla maszyn

• Zakres pomiarowy: x=700mm, y=700mm, z- 580mm
• Niepewność pomiaru według vdinde 2617: u1-(2. 4+l/250)um,u3- (2. 9+l/250)um,v2-2. 2um niepewność pomiaru długości zgodnie z iso 10360-2: e -(2. 9 +l/250) um, r3 - 3. 3um
• Funkcje urządzenia
• Bramowe urządzenie pomiarowe w technologii ceramicznej
• Zintegrowane tłumienie drgań
• Sterowanie mikrokomputerem
• Rysik referencyjny - w tym podstawowy pakiet oprogramowania
• Dokumenty akceptacji
• Instrukcja obsługi określanie technologii czujnika standardowa kula
• Kd = 52 mm

Informacje dodatkowe

Maszyna pod napięciem
