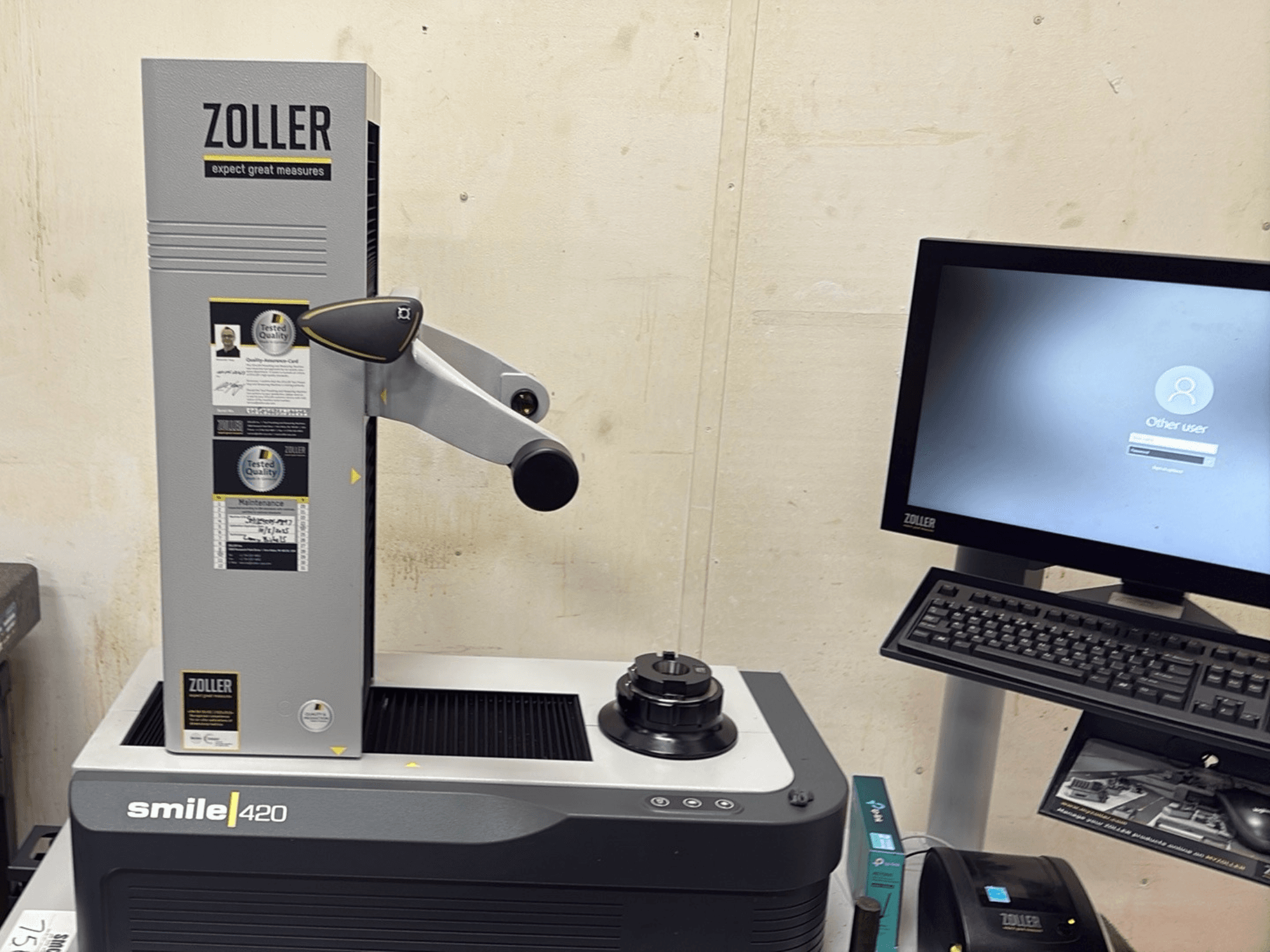

Zoller - Smile 420X US-MEA-ZOL-2023-00001

• Konstrukcja: Kolumna pomiarowa z lekkiego stopu, ergonomiczna konstrukcja, gotowa do pracy w sklepie

• Pojemność pomiarowa:

  • Maks. średnica narzędzia: 420 mm

  • Maks. długość narzędzia (Z): 420 / 600 / 800 mm (uwaga: 800 mm wymaga systemu stołowego)

  • Zakres pomiarowy X: 210 mm

  • Średnica przyrządu pomiarowego: 100 mm

• Dokładność:

  • Rozdzielczość wyświetlacza: 1 µm

  • Precyzja: 2 µm

  • Koncentryczność: 2 µm

  • Dokładność ustawienia wartości nominalnej: 2 µm

• Osie:

  • Do 3 osi w zależności od konfiguracji: Z (wzdłużna), X (poprzeczna), C (wrzeciono)

  • Motoryzacja osi C opcjonalna dla niektórych typów wrzecion

• Opcje napędu osi:

  • Ręczny za pomocą urządzenia jednoręcznego ZOLLER eQ

  • Ręczna regulacja precyzyjna (opcjonalnie)

  • Pełna kontrola CNC osi Z/X/C (opcjonalnie)

• Opcje wrzeciona (wysoka precyzja):

  • Wrzeciono PCS (power clamping system) kompatybilne z: SK25-SK50, HSK25-HSK63, Capto C3-C6, VDI16-60, KM32-KM63, uchwytami hydraulicznymi D32-D63

  • Wrzeciono o wysokiej precyzji SK50

  • Wrzeciono uniwersalne HGV-UZ

• Funkcje wrzeciona (opcjonalnie):

  • Autofokus

  • ROD - enkoder obrotowy wrzeciona

  • System ograniczenia długości "aszm" (liniowy lub obrotowy)

• System optyczny (standardowy nośnik optyczny):

  • Kamera światła przechodzącego

  • Pole widzenia: 7,3 × 6,7 mm

  • Odległość robocza: 100 mm

  • Czujnik: 1/3" CCD monochromatyczny

  • Kontrola krawędzi tnącej z 12 czerwonymi diodami LED

Dodatkowe wyposażenie

• System stołowy (wymagany do osiągnięcia długości narzędzia 800 mm)
