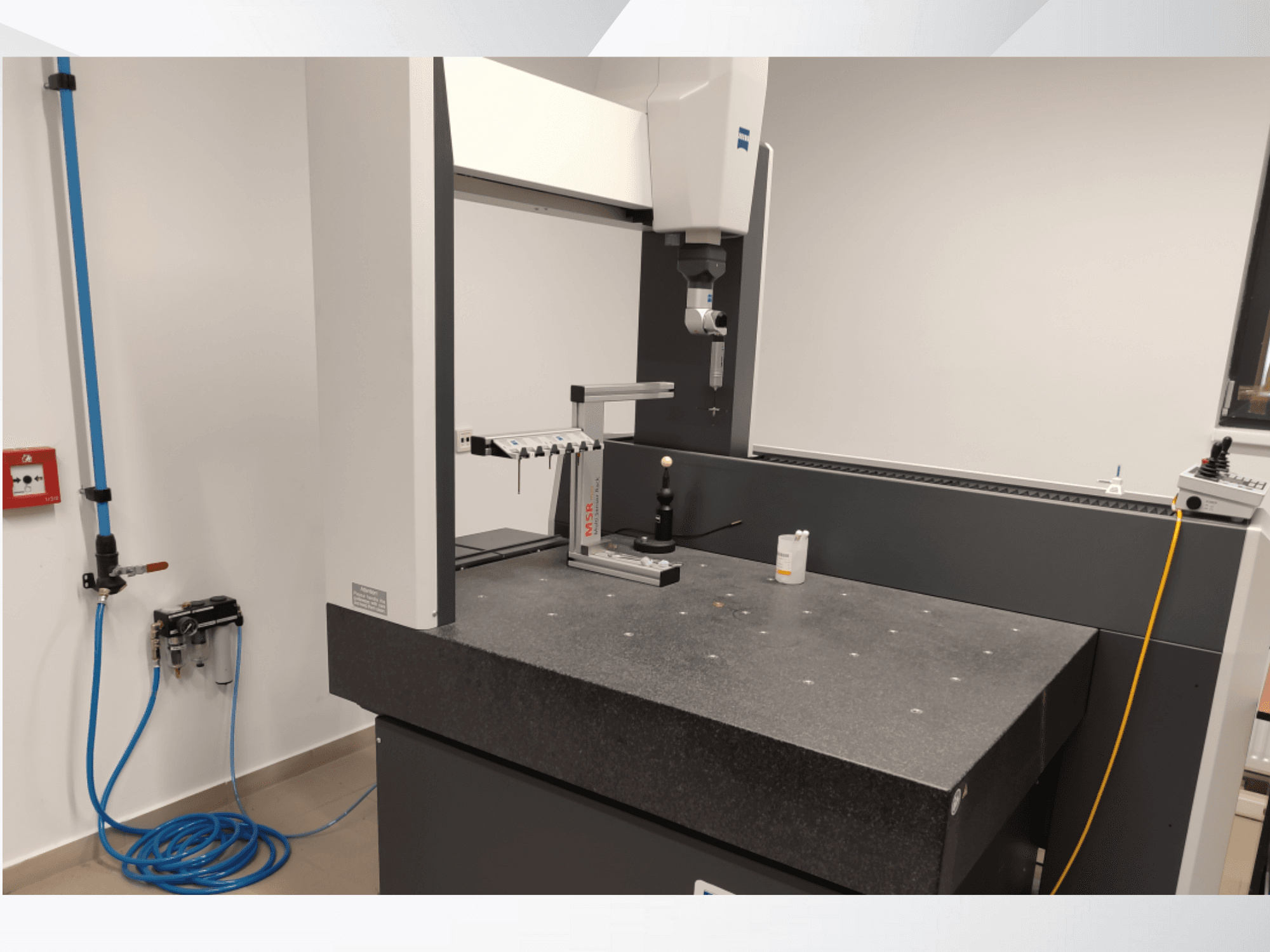

ZEISS - Contura 7/10/6 RDSRO-MEA-ZEI-2019-00001

Dodatkowe informacje

• Maksymalny rozmiar obrabianego przedmiotu: ok. 1344 x 910 x 716 mm

• Maksymalna waga obrabianego przedmiotu: 730 kg

• Wysokość stołu: 850 mm

• Wyposażony w system tłumienia drgań

• System czujników:

• Głowica przegubowa: pochylenie ±180°, przyrost obrotu 2,5°

• Prędkość skanowania: do 150 punktów/sekundę

• Maks. długość trzpienia pomiarowego: 150 mm

• Maks. waga trzpienia pomiarowego: 15 g

• Min. średnica końcówki trzpienia: 0,3 mm

• Dokładność (zgodnie z normami ISO 10360):

• Błąd pomiaru długości (E₀): 1,7 + L/350 µm (przy 18-22°C)

• Błąd skanowania (THP): 2,7 µm

• Błąd pomiaru kształtu (RONt): 1,7 µm

• Powtarzalność (R₀): 1,2 µm

• Kontroler: ZEISS C99L

• Oprogramowanie: ZEISS CALYPSO, ZEISS GEAR PRO, ZEISS HOLOS

• Tryb sterowania: Zmotoryzowany / CNC

• Interfejs: Ethernet, USB

• Wydajność:

• Układ napędowy: Zmotoryzowany CNC

• Prędkość przesuwu (osie): 0-70 mm/s

• Maks. prędkość wektorowa: 465 mm/s

• Maks. przyspieszenie: 1,85 m/s²

• Prędkość skanowania: do 125 mm/s

• Narzędzia:

• Zasilanie: 100-240 V AC (±10%), 50-60 Hz

• Maks. pobór mocy: 800 VA

• Typowe zużycie energii: 200 W

• Sprężone powietrze: 6-8 bar, wstępnie oczyszczone, suche (ISO 8573-1 klasa 4)

• Zużycie powietrza: maks. 120 Nl/min

• Warunki środowiskowe:

• Temperatura pracy: 18°C-22°C

• Wilgotność względna: 30-60% (bez kondensacji)

• Zgodność i certyfikaty:

• Zgodność z dyrektywą maszynową WE 2006/42/WE

• Dyrektywa EMC 2014/30/UE

• Zarządzanie jakością: ISO 9001:2008

• Zarządzanie środowiskowe: ISO 14001:2004

• Akredytacja ISO / IEC 17025:2005
