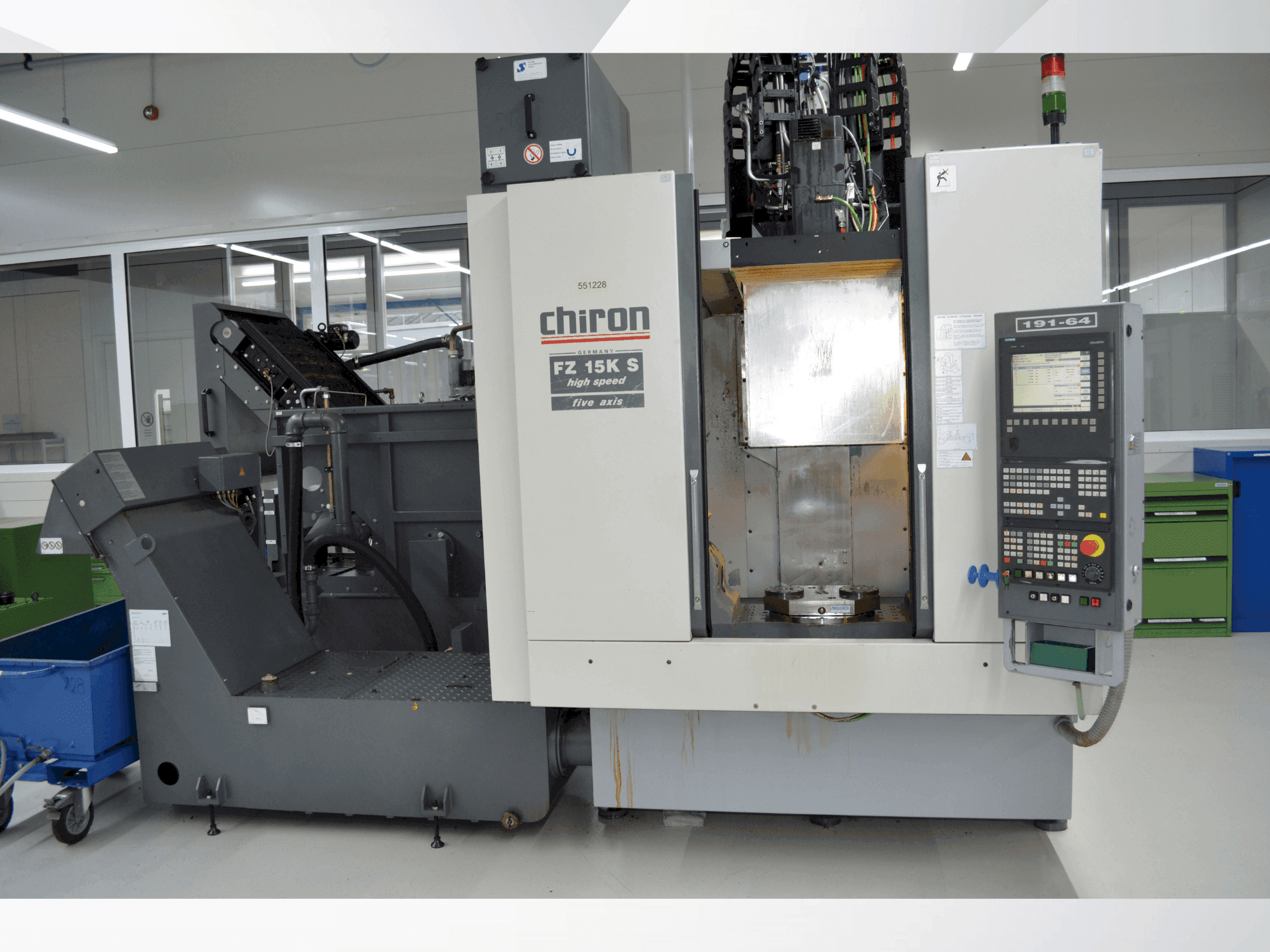

Widok z przodu maszyny CHIRON FZ 15KS five axis high speed

Dziękujemy za wizytę

Ta maszyna została niedawno sprzedana. Zobacz podobne dostępne maszyny lub wyślij nam zapytanie.

Zobacz wszystkie podobne maszyny

Zobacz podobne maszyny

CHIRON FZ 15KS five axis high speed

Galeria zdjęć

CHIRON - FZ 15KS five axis high speedDE-MIL-CHI-2008-00003

Sprzedana

Masz dodatkowe pytania? Skontaktuj się z nami!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Kontakt przez Whatsapp

GINDUMAC
Produkty
Obrabiarki
Używana pięcioosiowa szybka obróbka CHIRON FZ 15KS

Pokaż w oryginalnym języku

Ta 5-osiowa wysokoobrotowa maszyna CHIRON FZ 15KS została wyprodukowana w 2008 roku. Posiada napęd wrzeciona głównego o mocy do 14 kW, magazynek na 48 narzędzi z oprzyrządowaniem HSK A63 oraz szybkość przesuwu 60 m/min. Odległości przesuwu wynoszą X 550 mm, Y 400 mm, Z 360 mm. Obecnie działa jako 4-osiowa ze względu na wyłączoną oś C. Jeśli szukasz wysokiej jakości możliwości frezowania, rozważ maszynę CHIRON FZ 15KS, którą mamy na sprzedaż. Skontaktuj się z nami, aby uzyskać więcej informacji.

Informacje o maszynie

marka: CHIRON
rok: 2008
MODEL: FZ 15KS five axis high speed
godziny produkcji: 55000
zastosowanie: Frezowanie
Lokalizacja: Niemcy
rodzaj maszyny: Pionowe centrum obróbcze
Marka sterowania: SIEMENS

Dane techniczne - CHIRON FZ 15KS five axis high speed

Układ sterowania

Marka: SIEMENS
Model: SINUMERIK 840D

Główny napęd

Moc silnika głównego: 9.5 kW (100% ED), 14 kW (15% ED)
Liczba osi: 5

Ruch osi

Oś X Ruch osi: 550 mm
Oś X Siła posuwu: 0.5g
Oś X Szybki posuw: 60 m/min
Oś Y Ruch osi: 400 mm
Oś Y Siła posuwu: 1.0g
Oś Y Szybki posuw: 60 m/min
Oś Z Ruch osi: 360 mm
Oś Z Siła posuwu: 1.2g
Oś Z Szybki posuw: 60 m/min

Głowica rewolwerowa

Stożek zaciskowy: HSK A63

Narzędzi

Liczba narzędzi: 48
Maks. ciężar: 5 kg
Maks. średnica narzędzi: 82 mm
Maks. długość narzędzi: 125 mm

Media

Transporter wiórów: Tak

Informacje dodatkowe

Dodatkowe wyposażenie

Układ chłodzenia HL 450 / 900
Wewnętrzny zestaw chłodzący z jednostką ssącą

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

Oś c jest uszkodzona i została odznaczona
Maszyna jest gotowa do pracy i jest używana w trybie 4-osiowym
Bez płyty bazowej na osi c
Pompa podnosząca maks. : 300 l/min przy ciśnieniu 1,3 bara

Korzyści techniczne dla maszyn

Silnik prądu przemiennego napędu wrzeciona głównego
Wydajność wiercenia w st 60: średnica 30 mm
Nacinanie gwintu: m 24
Wydajność frezowania w st 60: 300 cm³/min
2-osiowe urządzenie obrotowe zas 280 - kąt obrotu: ±110° dokładność częściowa: ±6'' maks. Przenoszony moment obrotowy: 1100 nm maks. Prędkość: 30 min^-1 moment trzymający: 3800 nm
Okrągła płyta czołowa nc - średnica: 280 mm maks. Obciążenie transportowe: 320kg max. Przenoszony moment obrotowy: 700 nm, moment trzymający: 2800 nm maks. Prędkość: 45 min^-1
Chiron lasercontrol single f500 odległość nadajnik-odbiornik: 1000 mm
Min. Średnica narzędzia: >1mm
Wysokość wyrzutu: 1050 mm
Pojemność zbiornika: 150 l
