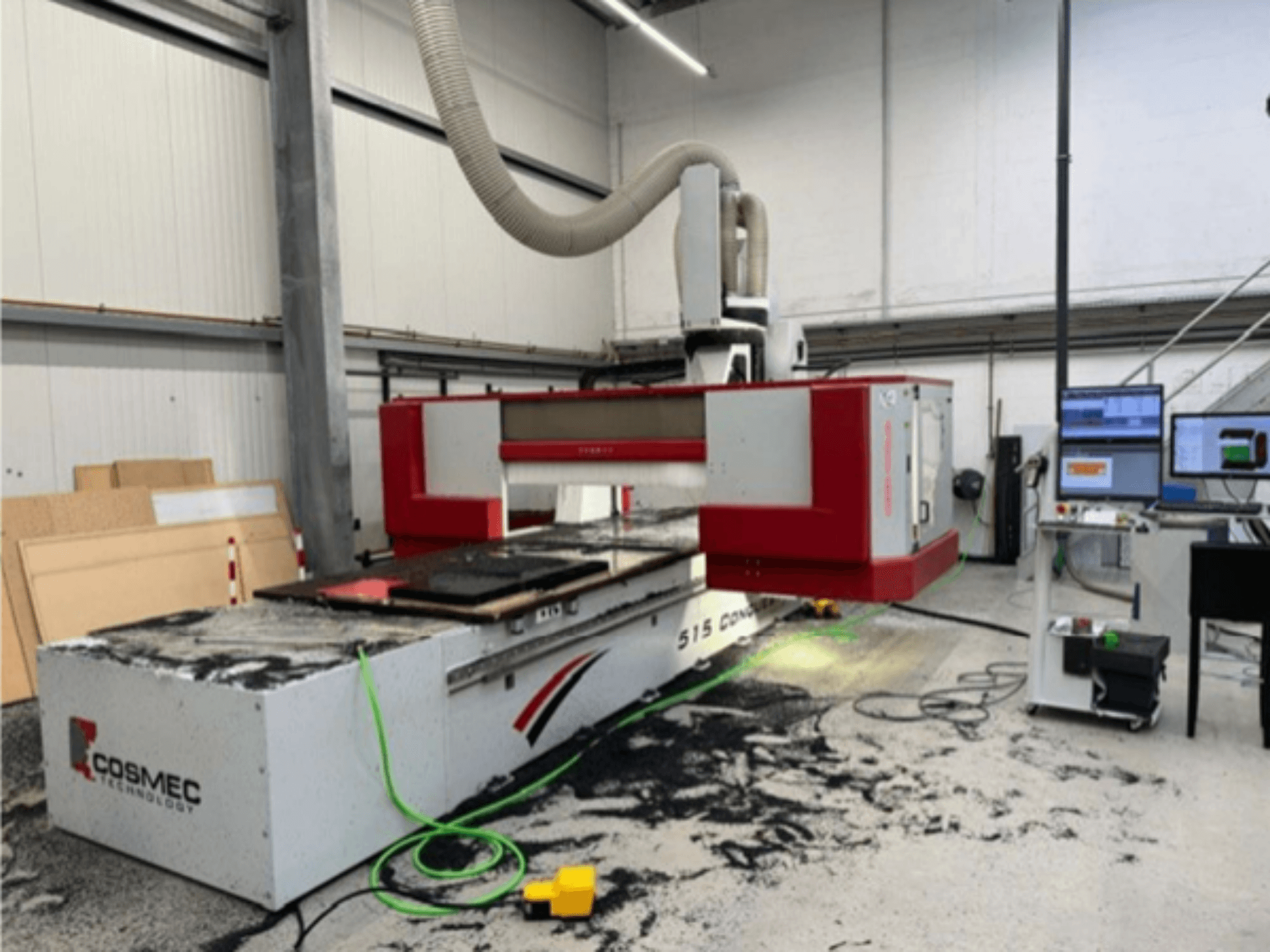

COSMEC - Conquest 515DE-CNC-COS-2021-00001

• Zastosowania: Obróbka drewna litego, materiałów drewnopochodnych i różnych tworzyw sztucznych

• Konfiguracja: Stały stół roboczy, dwustronnie napędzana brama jezdna, interpolowane w sposób ciągły 5-osiowe wrzeciono frezujące

• Podstawa/suwnica: Żebrowana spawana konstrukcja stalowa zapewniająca wysoką sztywność

• System prowadnic i napędy:

  • Osie X/Y: Zębatka z serwonapędami

  • Podwójny napęd bramy na osi X: dwa zsynchronizowane serwomotory

  • Oś Z: Śruba kulowa z serwonapędem

  • Chronione przed kurzem prowadnice liniowe

• Bezpieczeństwo: Trzyczęściowe maty bezpieczeństwa do załadunku w obszarze nieaktywnym; częściowa obudowa jezdna z oknem ochronnym Lexan

• Centralne smarowanie: Automatyczne

• System próżniowy: Do obróbki wahadłowej ze stałą mocą ssania w obu obszarach roboczych

• Obsługa: Przewodowy pilot zdalnego sterowania do podstawowych funkcji; mobilny panel sterowania

• Elektryczne: Chroniona przed kurzem szafa sterownicza (CE) o stopniu ochrony IP55 z klimatyzatorem

• Sterowanie CNC: Otwarte sterowanie numeryczne OSAI

• 5-osiowa głowica widełkowa Z 700:

  • Bezszczotkowe serwonapędy na osiach B i C

  • Maksymalna prędkość obrotowa: 750°/2 sek.

  • Obrót w osi C: +/- 360°

  • Obrót w osi B (obrotowy): +/- 110°

• Dane techniczne:

  • Prędkość wektora: 80 m/min

  • Maksymalna wysokość obrabianego przedmiotu: 500 mm

  • Obszar obróbki: 4210 x 1605 mm (powiększony obszar roboczy)

• Media/wymagania:

  • Zasilanie sprężonym powietrzem: 7 bar

  • Wydajność odsysania: min. 2200 m3/h; prędkość odsysania min. 28 m/s

  • Przyłącze ssące: Ø 160 mm

• Stół roboczy (zaprojektowany przez Comec):

  • Stół z siatką z żywicy fenolowej, siatka 50 x 50 mm

  • Kompatybilny z systemem odsysania i szablonami Cosmec

  • Podzielony na dwa obszary robocze

  • Gwintowane otwory do mocowania mechanicznego; 3 wysuwane ograniczniki

• Wrzeciono główne:

  • 5-osiowe, chłodzone cieczą, HSK 63 F

  • łożyska ceramiczne; obrót CW/CCW

• Osłona odciągowa: Sterowana NC, z regulacją wysokości

• Zmieniacze narzędzi: 2 zintegrowane 12-stanowiskowe zmieniacze narzędzi dla HSK 63 F

  • Maks. Ø narzędzia 150 mm (jeśli sąsiednia stacja jest wolna)

  • Maks. Ø narzędzia 120 mm (jeśli sąsiednia stacja zajęta)

  • Maksymalna waga narzędzia + uchwytu: 40 kg

• Pomiar narzędzia: Automatyczna stacja pomiaru długości narzędzia

Dodatkowe wyposażenie

• Pompa próżniowa: 250/300 m³/h (50/60 Hz), 5,5 kW

• Oprogramowanie: Najnowsza wersja oprogramowania do 5-osiowej obróbki symultanicznej (poprzez umowę serwisową)
