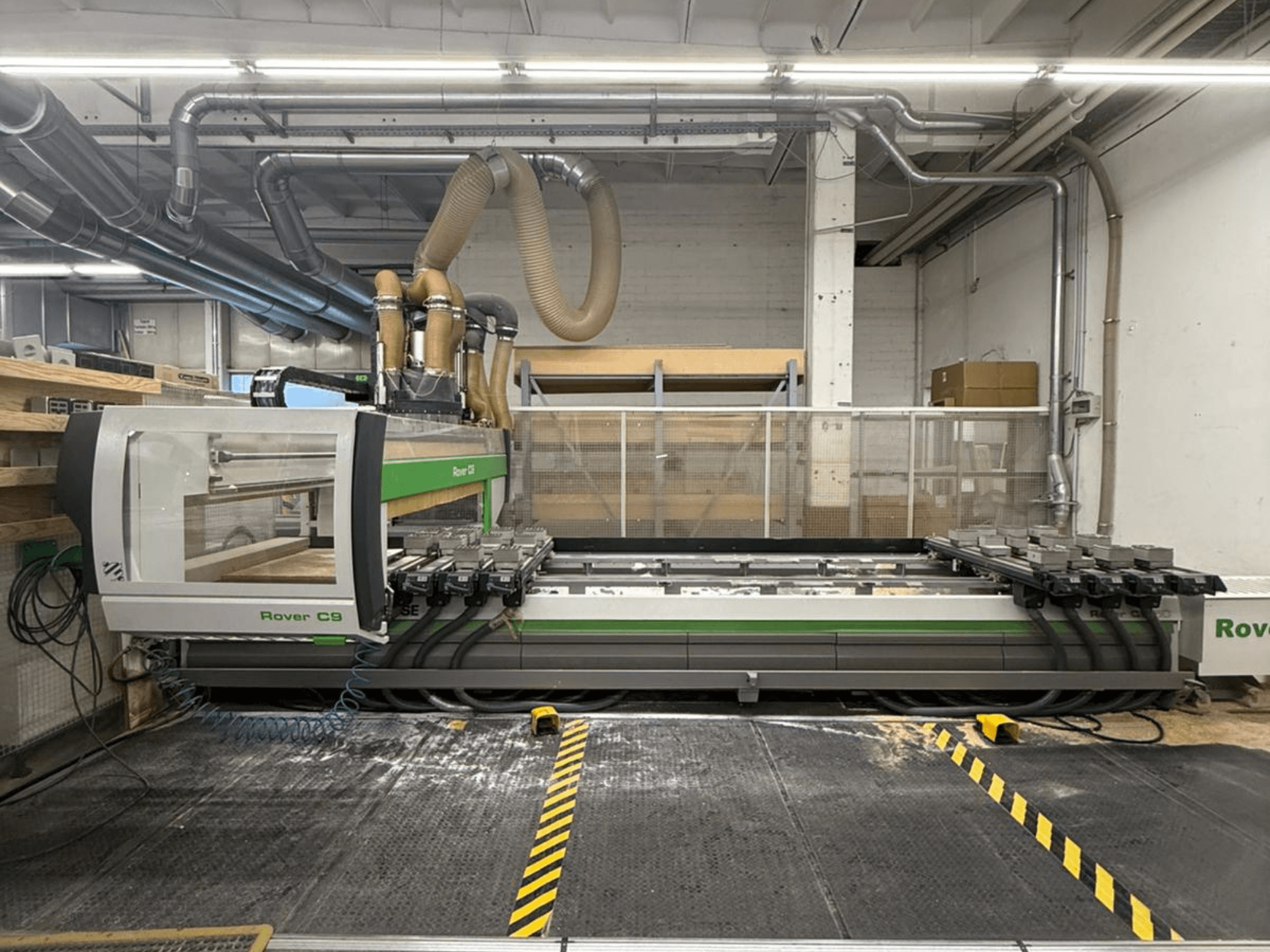

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Stół roboczy i mocowanie

• 8 uchwytów do blach ATS (dł. = 1525 mm) i 24 szyny przesuwne

• Automatyczne pozycjonowanie uchwytów płyt i szyn przesuwnych (EPS X-Y)

• Pneumatyczny system blokujący, podzielony na 2 obszary robocze w osi X

• 8 tylnych ograniczników referencyjnych, skok 115 mm

• 8 ograniczników, skok 140 mm, umieszczonych na wysokości 1175 mm (dł. = 1280 / 1525 / 1800 mm)

• 8 ograniczników, skok 140 mm, umieszczonych na wysokości 770 mm (L = 1280 / 1525 / 1800 mm)

• 4 ograniczniki boczne, skok 140 mm (2 lewe + 2 prawe), z układem pneumatycznym

• 4 zdejmowane ograniczniki środkowe, skok 140 mm (2 po lewej + 2 po prawej), z układem pneumatycznym

• Czujnik wykrywający opuszczone ograniczniki

• Układ pneumatyczny do podnoszenia uchwytów prętów

• 6 uchwytów prętów podnoszących ułatwiających załadunek (moduły o wysokości H = 74 mm)

Próżnia

• Układ próżniowy z pompą o wydajności 250 m³/h

• Obrotowa pompa łopatkowa o wydajności 250 m³/h do standardowego układu próżniowego

Jednostki obróbcze i konfiguracja

• Skład C3-A1:

  • Urządzenie do montażu deflektorów wiórów z czujnikami pneumatycznymi lub indukcyjnymi na 5-osiowym module obróbczym

  • Kołnierz do montażu zespołów na jednostce roboczej z 5 osiami interpolacyjnymi (zespoły mogą być używane tylko wtedy, gdy wrzeciono elektryczne jest ustawione pionowo)

• Skład C3-P2:

  • Dodatkowy suwak osi Z dla tylnych jednostek roboczych, sterowany niezależną osią Z

  • 16 pionowych i 4 poziome wrzeciona wytaczające w kierunku Y

  • Łańcuchowy zmieniacz narzędzi z 22 pozycjami (odległość między osiami 180 mm)

  • Żelazny chwytak do deflektora wiórów z czujnikiem pneumatycznym lub indukcyjnym, umieszczony w łańcuchowym zmieniaczu narzędzi

  • Odchylacz wiórów RH z czujnikiem indukcyjnym do standardowego wrzeciona elektrycznego lub 5-osiowego wrzeciona elektrycznego o mocy 15 kW (wymaga urządzenia do odchylacza wiórów; wymaga kołnierza do montażu zespołów w przypadku stosowania 5-osiowego wrzeciona elektrycznego; wymaga osi C w przypadku stosowania standardowego wrzeciona elektrycznego)

Systemy

• Automatyczny system smarowania

• Sterownik z 5 osiami interpolacyjnymi

Dodatkowe informacje

• dostępny jest dodatkowo odnowiony 5-osiowy wrzeciono główne

• 8 poziomych wrzecion wiertniczych, 12 pionowych wrzecion wiertniczych oraz piła do rowkowania nie działają

• Przenośnik taśmowy do usuwania wiórów i odłamków (przenośnik wiórów)

• Agregat chłodzenia cieczą do układów chłodzonych cieczą (może chłodzić dwa wrzeciona elektryczne lub jedno wrzeciono elektryczne oraz jedną głowicę wiertniczą chłodzoną cieczą)

Uwaga: Dane techniczne i opisy pochodzą z oryginalnego potwierdzenia zamówienia i mają charakter wyłącznie informacyjny; nie są wiążące.
