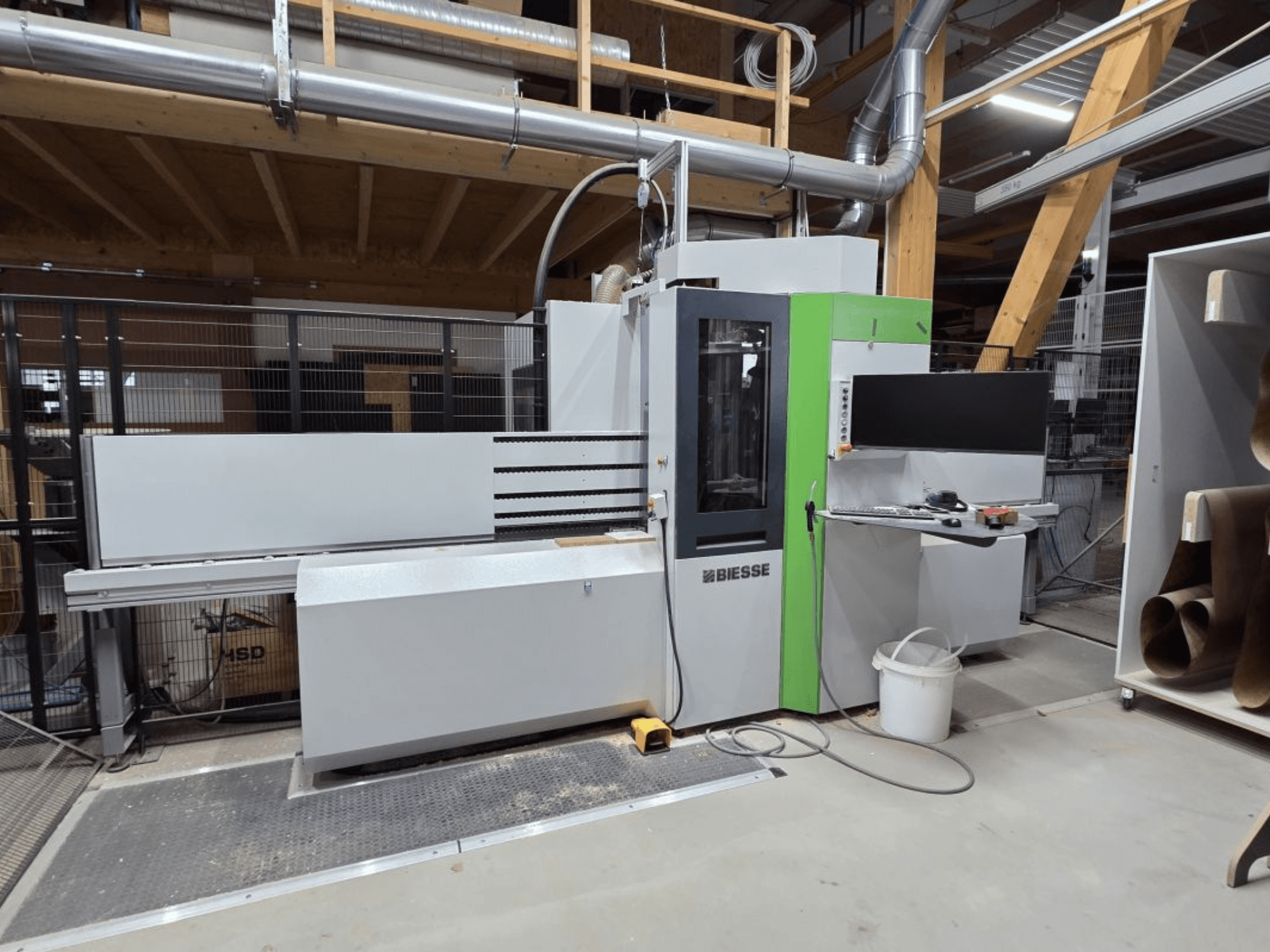

BIESSE - Brema EKO 2.2DE-CNC-BIE-2022-00001

używane pionowe centrum obróbcze CNC

Marka: Biesse

Typ: Brema EKO 2.2

Rok produkcji: 2022

Dane techniczne

Obszar roboczy

X = 3 200 mm

Y = 1 250 mm

Wymiary obrabianego elementu

Długość (X): 200–3 200 mm

Szerokość (Y): 35–1 250 mm

Grubość (Z): 8–60 mm

Maksymalna waga obrabianego elementu: 50 kg

Układ odniesienia obrabianego elementu

Element obrabiany jest wstępnie pozycjonowany w kierunku wzdłużnym (oś X) w strefie załadunku po lewej stronie maszyny za pomocą stałego ogranicznika odniesienia zamontowanego na stole maszyny.

Układ pozycjonujący obrabiany element

Pozycjonowanie przedmiotu obrabianego w osi X odbywa się za pomocą dwóch chwytaków zaciskowych, które pewnie utrzymują przedmiot podczas procesu obróbki. Ruch jest realizowany przez dwa niezależnie napędzane serwomotory.

Powierzchnia podparcia przedmiotu obrabianego

Powierzchnia podparcia przedmiotu obrabianego, na której znajdują się jednostki obróbcze, składa się z szeregu rolek pokrytych gumą, które ustalają odniesienie przedmiotu obrabianego w osi Z.

Po przeciwnej stronie zespołów obróbczych układ dociskowy zapewnia optymalne przytrzymanie przedmiotu obrabianego przez cały proces obróbki.

Transformator i przyłącze elektryczne dla napięć zasilających 380–415 V (±10%), 50/60 Hz

Urządzenie klimatyzacyjne do szafy sterowniczej

System sterowania bSolid

Zestaw HP do szybkiego przemieszczania chwytaków mocujących obrabiany element

Połączony układ, składający się z serwosilników i precyzyjnych przekładni planetarnych, umożliwia prędkości pozycjonowania do 110 m/min z szybkimi rampami przyspieszenia.

Pedał nożny do otwierania/zamykania chwytaków mocujących

Głowica wiertnicza BH28 z indywidualnie wybieranymi wrzecionami

- 17 wrzecion pionowych (7 w osi X, 10 w osi Y)

- 5 wrzecion poziomych (3 w osi X, 2 w osi Y)

- 1 zespół piły do rowkowania ze stałym kierunkiem cięcia w osi X

Elektroruchome wrzeciono o mocy 11 kW z interfejsem narzędziowym HSK-F i momentem obrotowym w osi C

- 11 kW, 24 000 obr./min (praca ciągła S1)

- 6 000–24 000 obr./min, programowalne za pomocą sterowania NC

Zespół piły kątowej HSK-F63

- Maksymalna prędkość: 8 400 obr./min

Zespół do wiercenia i frezowania krawędzi górnych i dolnych / Zespół do wiercenia i frezowania końcówek

- Maksymalna prędkość: 9 000 obr./min

- Uchwyt narzędziowy typu tuleja zaciskowa ER20

8-pozycyjny zmieniacz narzędzi – magazyn narzędzi typu dyskowego

Zestaw „Sensitive Surfaces” do transportu detali

Urządzenie laserowe do ręcznego odczytu kodów QR

SOPHIA – połączenie z Internetem rzeczy (IoT)

Urządzenie do osadzania kołków Ø8 × 40 mm z wtryskiem kleju

Barcode2HOPS ze zmiennymi

Rozszerzenie MultiPost

Rozdzielacz elementów POST

NC-HOPS 7.0

Uwaga:

Dane techniczne i opisy są kopiami potwierdzenia zamówienia z tamtego okresu. Informacje te mają charakter wyłącznie informacyjny i nie są wiążące.
