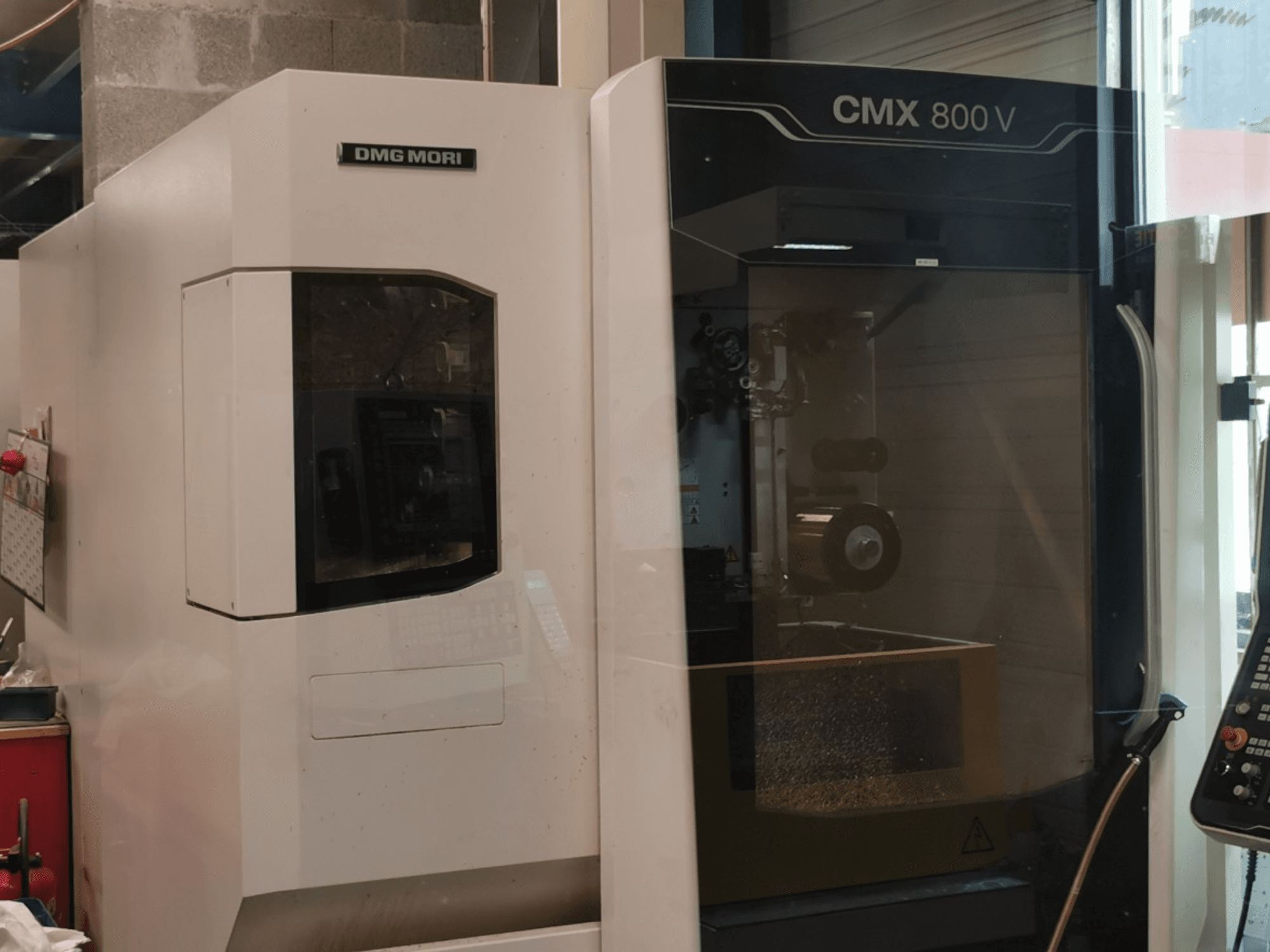

DMG Mori Seiki - CMX 800 VCH-MIL-DMG-2017-00001

- Sterowanie CNC: HEIDENHAIN TNC 620 (panel sterowania SLIMline / komputer MC 7420D z ekranem + klawiatura TE 715D)

- Powierzchnia mocowania stołu: 1 100 x 560 mm

- Maksymalne obciążenie stołu (w środku): 800 kg

- Wysokość załadunku stołu (od podłogi do górnej krawędzi): 850 mm

- Rowki teowe: 4 / 18H12 (odległość między rowkami: 100 mm; 1 rowek odniesienia: 18H7)

- Zakres prędkości obrotowej wrzeciona: 20 – 12 000 obr./min

- Moc napędu wrzeciona (40% czasu pracy / 100% czasu pracy): 13 kW / 9 kW

- Moment obrotowy wrzeciona (40% ED / 100% ED): 82 Nm / 54 Nm

- Stożek narzędziowy / interfejs: SK40 (DIN 69871 / DIN 69872 forma A/B z trzpieniem wyciągającym)

- Siła mocowania narzędzia: 10 kN (SK40 / BT40)

- Pojemność magazynu narzędzi: 30 kieszeni (typ łańcuchowy)

- Maksymalna średnica narzędzia (z sąsiednimi narzędziami): 80 mm

- Maksymalna średnica narzędzia (z wolnymi sąsiednimi kieszeniami): 125 mm

- Maksymalna długość narzędzia (od czubka wrzeciona): 300 mm

- Maksymalna masa narzędzia (automatyczna wymiana narzędzi): 8 kg

- Maksymalne całkowite obciążenie magazynu: 240 kg

- Napędy posuwu: serwomotory prądu przemiennego na osiach X, Y i Z

- Prędkość posuwu szybkiego (X / Y / Z): 30 / 30 / 30 m/min

- Zakres prędkości posuwu (X, Y, Z): do 20 000 mm/min

- Rozdzielczość pomiaru położenia: 1 µm

- Niepewność pozycjonowania P (VDI/DGQ 3441): 6 µm

- Odprowadzanie wiórów: zintegrowany przenośnik skrobakowy (bande grattante, zbiornik chłodziwa o pojemności 220 l, pompa o wydajności 20 l/min przy ciśnieniu 5 bar)

- Zewnętrzne zasilanie chłodziwem i powietrzem: zewnętrzne regulowane dysze chłodziwa i powietrza nadmuchowego (M25)

- Czyszczenie wewnętrzne: pistolet do płukania obszaru roboczego (pistolet do płukania)

- Ręczne przemieszczanie osi: elektroniczne pokrętło ręczne (HR 510FS)

- Dostęp / uprawnienia bezpieczeństwa: elektroniczny selektor trybu pracy DMG MORI SMARTkey

- Moc pozorna: 32 kVA

- Znamionowe napięcie zasilania: 400 V AC ±10% (3/N/PE)

- Częstotliwość sieciowa: 50/60 Hz

- Napięcie sterujące: 230 V AC / 24 V DC

- Prąd przy pełnym obciążeniu (In max): 52 A

- Bezpiecznik główny: 63 A

- Zdolność wyłączania zwarciowego (Ics): 0,63 kA

- Masa podstawowa maszyny: ok. 5 400 kg

- Masa przenośnika wiórów: 500 kg
