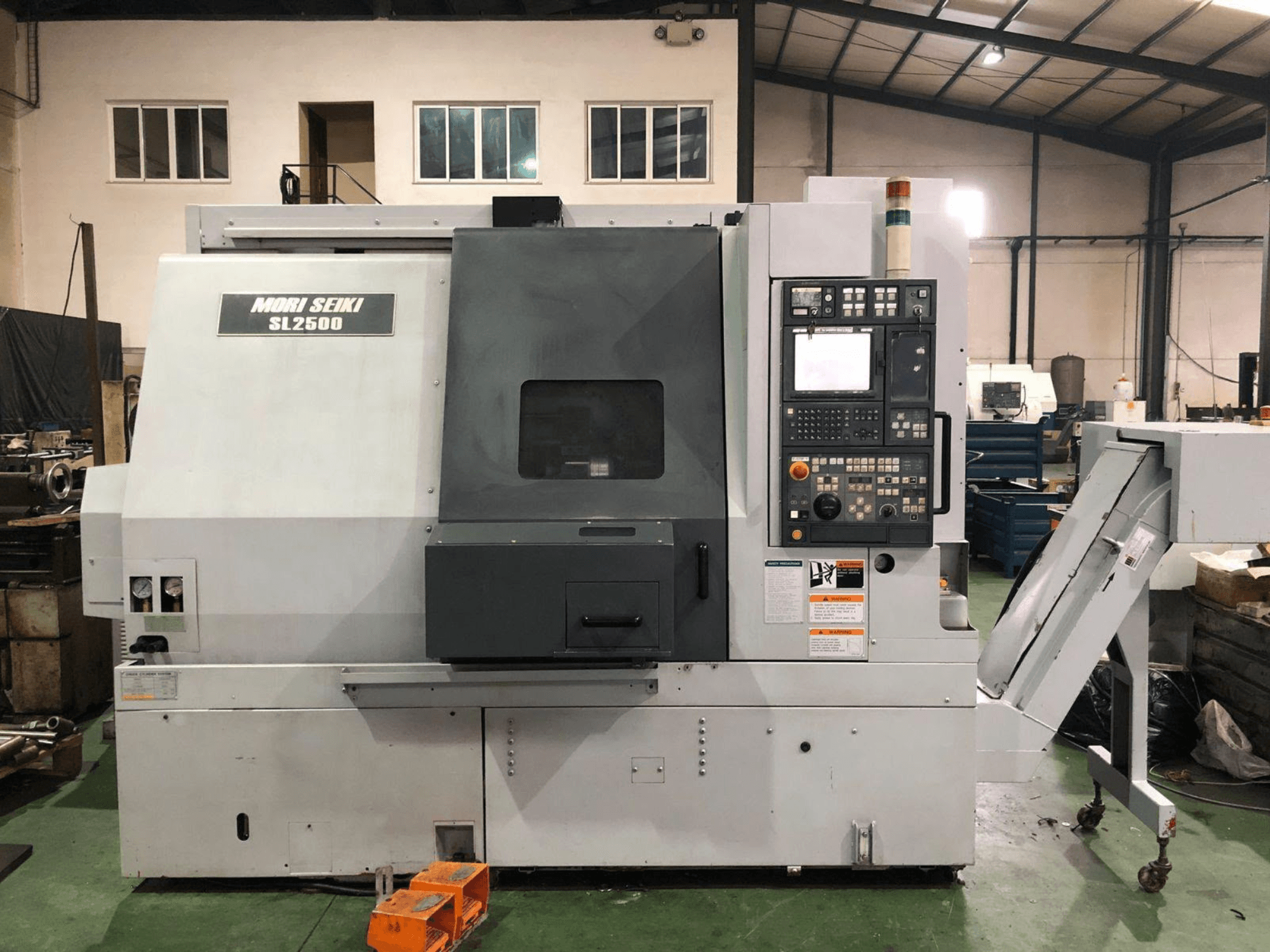

DMG Mori Seiki - SL 2500 YES-TUR-DMG-2005-00001

• Pojemność i obszar roboczy:

  • Maks. średnica obrrotu: 755 mm

  • Maks. średnica obrabiana: 390 mm

  • Maks. długość obrabianego elementu: 655 mm

  • Maksymalna średnica pręta: 75 mm

  • Przesuw szybki: 18 m/min (X) / 24 m/min (Z)

  • Prowadnice: prowadnice skrzynkowe na wszystkich osiach

• Wrzeciono główne i wrzecionówka:

  • Moment obrotowy wrzeciona: 640 Nm

  • Końcówka wrzeciona: A2-8

  • Uchwyt: 250 mm Kitagawa B-210 (metryczny)

  • Chłodzenie: Chłodziarka oleju wrzecionowego Daikin

• Revolver i narzędzia napędzane:

  • 12-pozycyjna rewolwerowa głowica (wszystkie pozycje z napędem silnikowym)

  • Czas indeksowania rewolweru: 0,2 s

  • Prędkość narzędzi napędzanych: 4 000 obr./min

  • Silnik narzędzi napędzanych: 5,5 kW

  • System narzędziowy: system szybkiej wymiany narzędzi Sandvik Capto (o wartości 22 000–24 000 euro)

• Konik i osie:

  • Konfiguracja osi: 4-osiowa (X, Z, Y, C)

  • Luz: Programowalny luz hydrauliczny

  • Stożek konika: stożek Morse'a MT5

• Sterowanie, oprogramowanie i pomiary:

  • Symulacja graficzna 3D za pomocą autorskiego oprogramowania CAM

  • Weryfikacja czasu cyklu

  • Automatyczna kontrola obciążenia i monitorowanie zużycia narzędzia

  • Pomiar narzędzi: automatyczne ramię do ustawiania narzędzi firmy Renishaw

  • Łączność: USB, PCMCIA, RS-232

Wyposażenie dodatkowe

• Interfejs podajnika prętów (maszyna przygotowana)

• Interfejs do hydraulicznej podpory Autoblok (gotowy do montażu)

• Automatyczny zbieracz detali

• Boczny przenośnik wiórów typu zawiasowego

• Szeroki asortyment uchwytów narzędzi statycznych i napędzanych

• Podwójny pedał nożny (obsługa uchwytu głównego i konika)

• Transformator elektryczny

• Kompletna dokumentacja: lista części, schematy elektryczne, instrukcje programowania i obsługi
