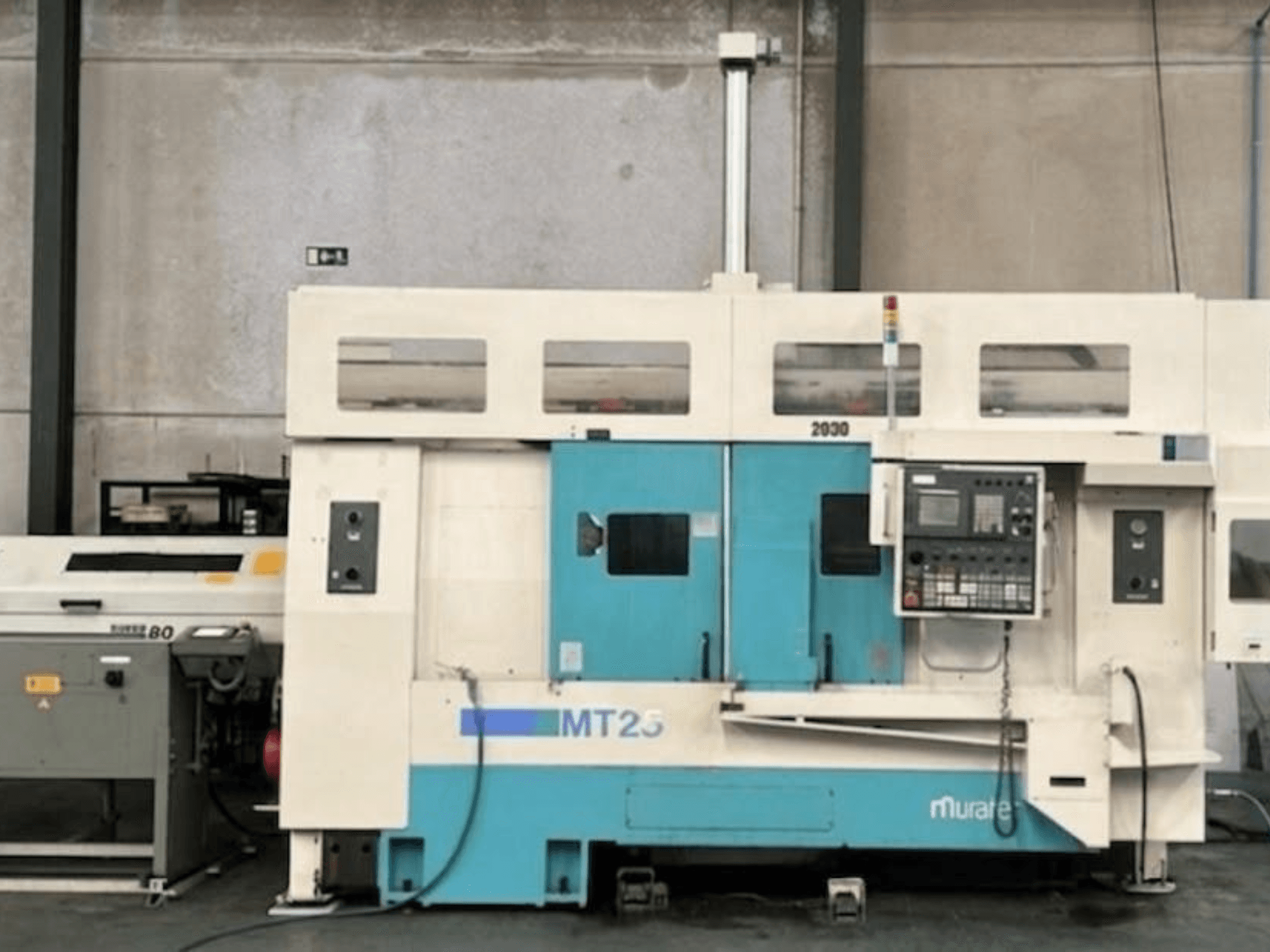

Muratec - MT 25 MYES-TUR-MUR-2001-00002

• Konfiguracja: Podwójne wrzeciono / podwójna głowica rewolwerowa / podwójna oś Y (9 sterowanych osi)

• Jednostka sterująca: Fanuc CNC (silniki, serwomechanizmy, elektronika)

• Stan: Obecnie w eksploatacji; natychmiastowa dostawa

• Przejazdy:

  • X1: 230 mm

  • X2: 230 mm

  • Z1: 250 mm

  • Z2: 700 mm

  • Y: 100 mm (±50 mm)

  • Z3 (wrzeciono pomocnicze): 750 mm

• Pojemność i obwiednia:

  • Maks. średnica obróbki: 370 mm

  • Maksymalna długość obróbki: 920 mm

  • Pojemność pręta: 67 mm

  • Szybki przesuw (X/Z): 20 / 25 m/min

• Wrzeciona (podwójne, identyczne):

  • Nos wrzeciona: A2-6

  • Moment obrotowy: 420 N-m

  • Przenoszenie przedmiotu obrabianego: Automatyczny transfer między wrzecionami z kontrolą momentu obrotowego

• Wieżyczki i możliwości oprzyrządowania:

  • Wieżyczki: 2 (obie z osią Y i osią C)

  • Stacje: 15 na wieżę (wszystkie pod napięciem/napędzane)

  • Prędkość narzędzi na żywo: 3000 obr.

  • Silnik narzędziowy: 4 kW

  • Czas indeksowania: 0,2 s

• Budowa i funkcje:

  • Prowadnice: Solidne prowadnice skrzynkowe (pryzmatyczne) na wszystkich osiach

  • Czyszczenie: Automatyczny przedmuch powietrzem/chłodziwem do czyszczenia podwrzeciona

  • Monitorowanie: System kontroli obciążenia i monitor zużycia narzędzia

Dodatkowe wyposażenie

• Ładowarka bramowa: Szybki 3-osiowy robot bramowy o udźwigu 8 kg (automatyczny załadunek/rozładunek)

• Podajnik prętów: 1,5 m ładowarka prętów CNC

• Łapacz części: Automatyczne ramię wychylne do małych gotowych części

• Przenośnik części: Zintegrowany przenośnik taśmowy dla gotowych komponentów

• Przedział pobierania próbek: Niezależny obszar do kontroli w trakcie procesu

• Przenośnik wiórów: Zawiasowy przenośnik wiórów z tylnym wyjściem

• Mocowanie: 2 × uchwyty hydrauliczne Kitagawa 250 mm

• Oprzyrządowanie w zestawie: Kompletny zestaw uchwytów statycznych (OD/ID) i uchwytów pod napięciem (osiowe/promieniowe)
