CMZ - TTL66ES-TUR-CMZ-2025-00001

• Ogólne

  • Maksymalna średnica obracania: 800 mm

  • Maksymalna średnica toczenia: 515 mm

  • Odległość między końcówkami wrzecion: 614 mm

  • Moc zainstalowana: 35,5 kVA

  • Pojemności zbiorników: płyn chłodzący 510 L, olej smarowy 18 L, olej hydrauliczny 100 L

• Skoki osi

  • Górna rewolwerowa głowica (T1): X1 240 mm, Z1 800 mm, Y1 ±45 mm

  • Dolna głowica rewolwerowa (T2): X2 240 mm, Z2 800 mm, Y2 ±45 mm

  • Osie wrzeciona pomocniczego: X3 +120/-120 mm, Z3 580 mm

• Prędkości posuwu szybkiego

  • Osie X: 30 m/min

  • Osie Z: 30 m/min

  • Osie Y: 20 m/min

• Przyspieszenie osi

  • Wszystkie osie liniowe: 1G (9,8 m/s²)

• Wrzeciono główne

  • Typ: zintegrowany silnik wbudowany

  • Rozmiar uchwytu: 210 mm

  • Końcówka wrzeciona: ASA A2-6

  • Maksymalna średnica pręta: 66 mm

  • Otwór wrzeciona: 72,5 mm

  • Średnica wewnętrzna rury ciągnącej: 66 mm

  • Średnica zewnętrzna łożyska: 170 mm

  • Moc (maks. / S3 25% / S1): 35,5 / 28,3 / 23,5 kW

  • Moment obrotowy (maks. / S3 25% / S1): 205 / 180 / 150 Nm

• Wrzeciono pomocnicze

  • Maksymalna prędkość obrotowa: 4 000 obr./min

  • Maksymalna średnica pręta: 66 mm

  • Średnica otworu wrzeciona: 72,5 mm

  • Średnica wewnętrzna rury ciągnącej: 66 mm

  • Średnica zewnętrzna łożyska: 170 mm

  • Skok X3: ±120 mm

  • Skok osi Z3: 580 mm

  • Moc (maks. / S3 25% / S1): 35,5 / 28,3 / 23,5 kW

  • Moment obrotowy (maks. / S3 25% / S1): 205 / 180 / 150 Nm

• Głowice (górna i dolna)

  • Liczba stanowisk: 24

  • Pozycje narzędzi napędzanych: 12

  • Rozmiar narzędzia: 20×20 mm / 25×25 mm

  • Czas indeksowania: 0,1 s

  • Siła mocowania: 3 200 kgf

  • Średnica złącza Curvic: 150 mm

• Obrabianie z napędem

  • Typ silnika: wbudowany silnik synchroniczny

  • Maksymalna prędkość obrotowa: 12 000 obr./min

  • Moc (maks. / S1): 14 / 10 kW

  • Maksymalny moment obrotowy (maks. / S1): 42 / 32 Nm

  • Chłodzenie: pełne chłodzenie olejowe

  • Standardowy interfejs narzędziowy: NT-55

• Konstrukcja

  • Wytrzymały, żeliwny łoże o nachyleniu 60° z odlewu GG-25, zoptymalizowane metodą FEA

  • Masa łoża: 4 450 kg

  • Rolkowe prowadnice liniowe NSK i wstępnie naprężone śruby kulowe

  • 8 wbudowanych silników chłodzonych olejem

  • Konstrukcja odporna na zmiany temperatury z wrzecionami ustawionymi pod kątem 90° względem płaszczyzny X–Z

• Układ chłodzenia i zarządzania temperaturą

  • Moc chłodziarki oleju: 5 000 W

  • Standardowa pompa chłodziwa: 6 bar / 60 l/min

  • Pojemność zbiornika chłodziwa: 510 L

  • Chłodzenie olejem obu wrzecion, wszystkich wbudowanych silników osi X/Y oraz obu silników narzędzi napędzanych

  • Kompensacja termiczna poprzez regulację temperatury oleju

• Sterowanie CNC

  • Fanuc 31i-T Plus z interfejsem iHMI, ekran dotykowy 15"

  • Programowanie w trybie dialogowym Manual Guide i

  • Łączność przez Ethernet i USB

  • Możliwość zdalnej pomocy technicznej

  • Gotowość do Przemysłu 4.0

  • 14 osi sterowanych: X1, X2, X3; Y1, Y2; Z1, Z2, Z3; T1, T2; M1, M2; C1, C2

  • Jednoczesne sterowanie 4 osiami na kanał

  • Funkcje: gwintowanie sztywne, toczenie wielokątne, interpolacja cylindryczna, interpolacja we współrzędnych biegunowych, frezowanie kół zębatych oraz skrawanie z dużą mocą

• Kluczowe zalety

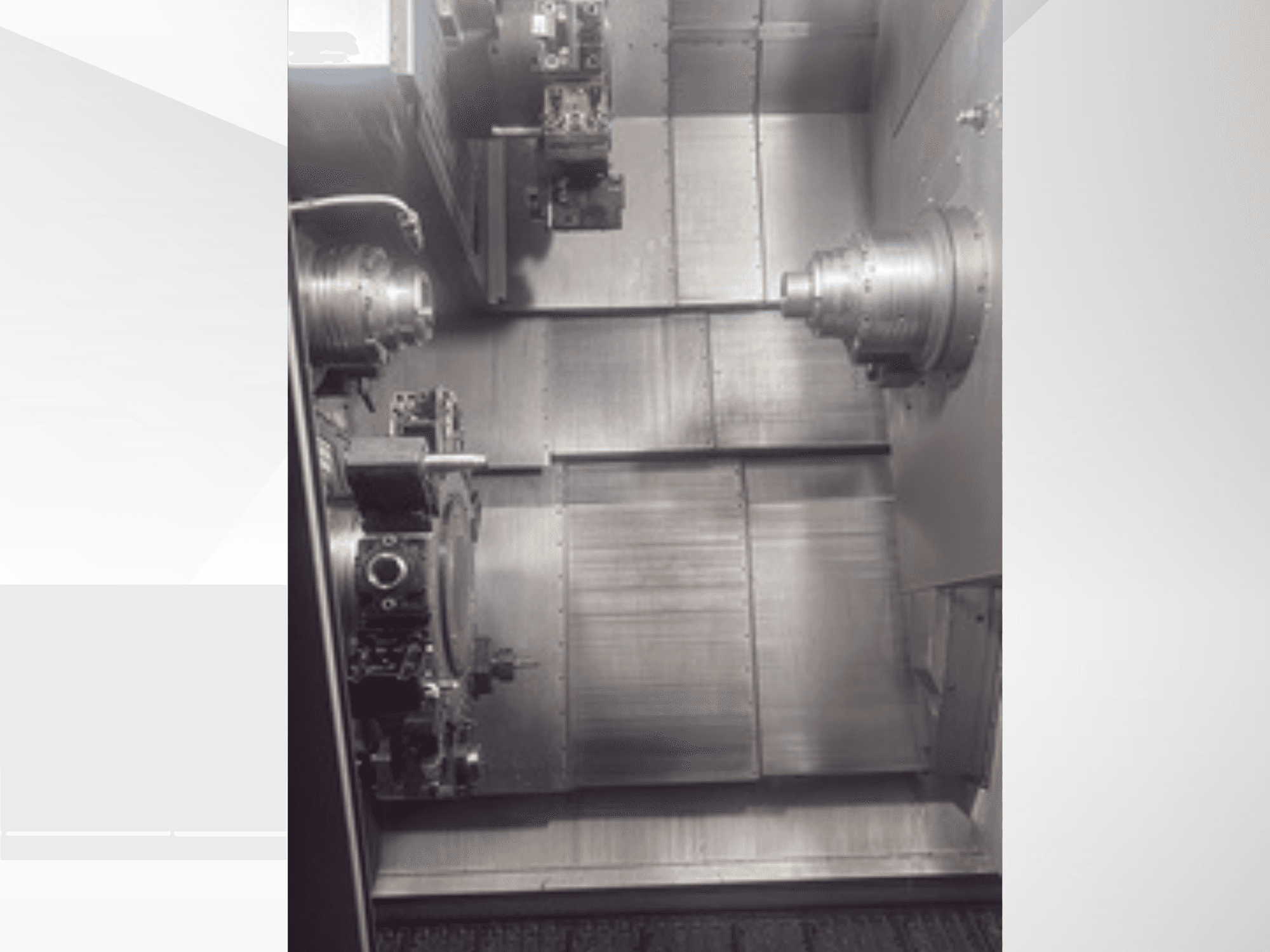

  • Podwójne wrzeciono + podwójne rewolwery osi Y

  • Możliwość jednoczesnej obróbki z wykorzystaniem 4 narzędzi

  • W pełni wbudowana architektura silników (bez pasów)

  • Możliwość obróbki prętów o średnicy do 66 mm na obu wrzecionach

  • Narzędzia napędzane z prędkością 12 000 obr./min

  • Obróbka nakładkowa z ruchomym wrzecionem pomocniczym

  • Nadaje się do produkcji wielkoseryjnej części motoryzacyjnych, hydraulicznych, lotniczych oraz precyzyjnych elementów toczonych

Wyposażenie dodatkowe

• Opcjonalna pompa chłodziwa wysokociśnieniowego: 15 bar

• Opcjonalna konik

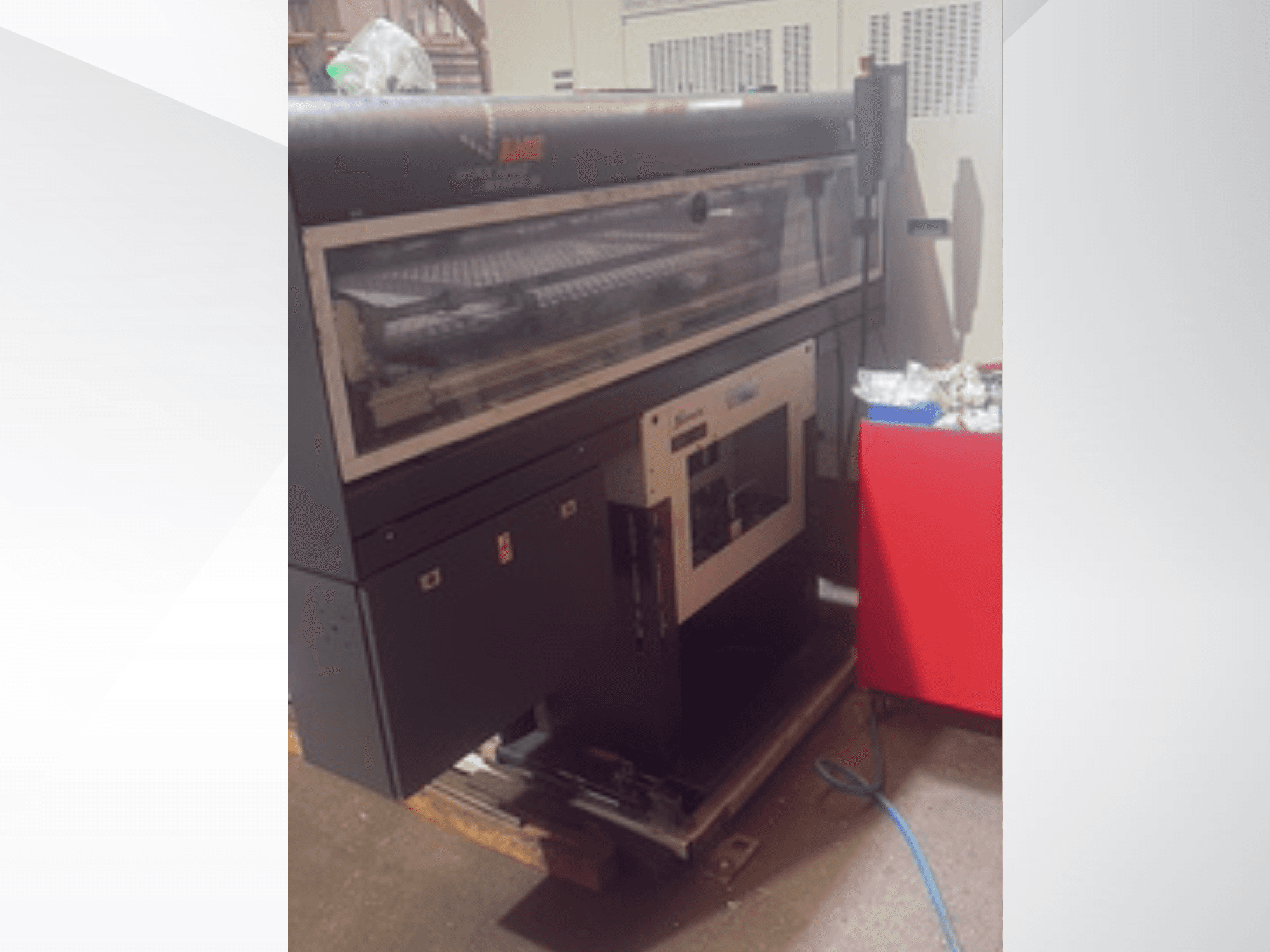

• Nieokreślone w dostarczonych informacjach: roboty, automatyka, przenośnik wiórów, podajnik prętów
