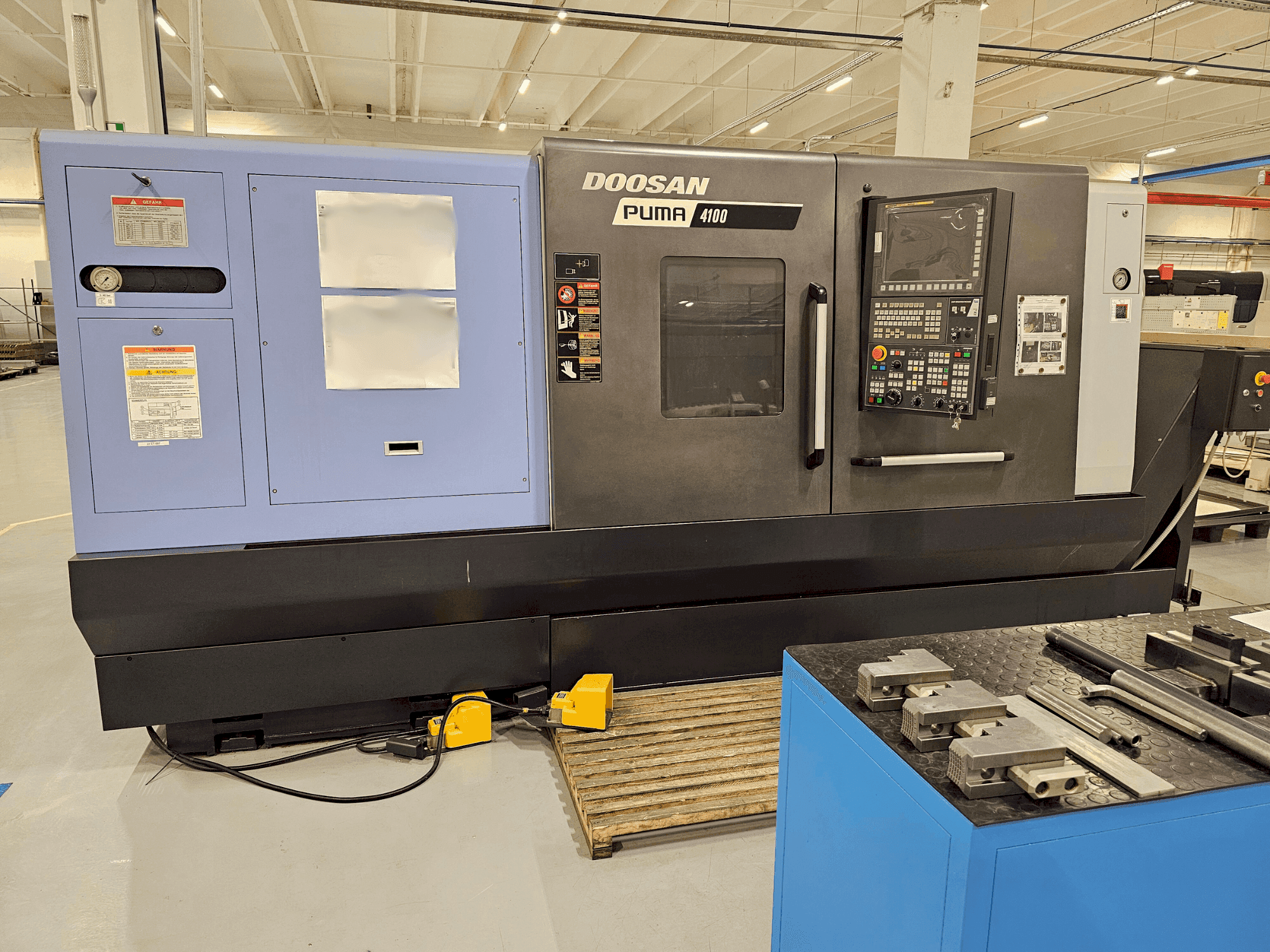

Widok z przodu maszyny DOOSAN PUMA 4100B (2018)

DOOSAN - PUMA 4100BBG-TUR-DOO-2018-00001

527 700 zł
Cena GINDUMAC
(Ex works)
UZYSKAJ CENĘ OFICJALNĄ
Obejrzyj maszynę na miejscu
złóż kontrofertę
Pobierz PDF

Masz dodatkowe pytania? Skontaktuj się z nami!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Kontakt przez Whatsapp
Pokaż w oryginalnym języku

Ta tokarka pozioma DOOSAN Puma 4100B została wyprodukowana w 2018 roku w Korei Południowej. Jest wyposażona w maksymalną średnicę obrabianego przedmiotu 550 mm i maksymalną długość obrabianego przedmiotu 1042 mm. Sterowana za pomocą sterownika FANUC serii 0i, oferuje prędkość wrzeciona 2000 obr/min i moc wrzeciona 35 kW (30 min) / 22 kW (ciągła). Maszyna mieści 10 narzędzi i posiada stożek A2-11 ASA, zapewniając wszechstronność i precyzję operacji obróbki. Wyposażona jest w przenośnik wiórów, układ hydrauliczny, smarowania i chłodzenia. Czas pracy maszyny wynosi 796 godzin, nadal jest pod napięciem i może być sprawdzona w dowolnym momencie.

Informacje o maszynie

  • marka: DOOSAN
  • rok: 2018
  • MODEL: PUMA 4100B
  • godziny produkcji: 796
  • zastosowanie: Toczenie
  • Lokalizacja: Bułgaria
  • rodzaj maszyny: Tokarka
  • Dostępność: Od zaraz
  • Marka sterowania: FANUC

Dane techniczne - DOOSAN PUMA 4100B

Ogólne dane

  • Długość maszyny: 4654 mm
  • Szerokość maszyny: 2056 mm
  • Wysokość maszyny: 2194 mm
  • Waga maszyny: 9950 kg

Sterowanie

  • Marka: FANUC
  • Model: 0i Series

Główny napęd

  • Zakres obrotów wrzeciona: 2000 1/MIN
  • Moc silnika wrzeciona: 35/22 (30min/Cont.) kW
  • Stożek zaciskowy: A2-11 ASA

Przesuw

  • Oś X Przesuw: 352mm
  • Oś Z Przesuw: 1105 mm

Narzędzi

  • Ilość stacji: 10

Media

  • Transporter wiórów: Tak

    Dodatkowy sprzęt

    • - Układ hydrauliczny // Pojemność zbiornika: 16 l, Klasa lepkości oleju: ISO VG32
    • - Układ smarowania // Pojemność zbiornika: 4,3 l, Wydajność: 0,1 (50 Hz) l/min, Klasa lepkości oleju: ISO VG68
    • - Układ chłodzenia // Pojemność zbiornika: 365 l, Typ oleju chłodzącego: Rozpuszczalny w wodzie płyn tnący, Moc silnika pompy chłodziwa: 0,4 kW, Maks. ciśnienie pompy chłodziwa: 0,15/0,1 (60/50Hz) MPa, Maks. natężenie przepływu pompy chłodziwa: 40 l/min
    • - Pełna obudowa osłony chipów i chłodziwa
    • - Blokada drzwi przednich Przełącznik nożny
    • - Hydrauliczna jednostka zasilająca
    • - Uchwyt hydrauliczny i siłownik
    • - Oświetlenie robocze
    • - Przenośnik wiórów

    Informacje dodatkowe

      Korzyści dla maszyny

      • Korzyści techniczne dla maszyn:
        • - Łóżko obrotowe: 790 mm // siodełko uchylne: 590 mm
        • - Maksymalna średnica obrotu: 550 mm
        • - Maksymalna długość obrotu: 1042 mm
        • - Średnica robocza pręta: 116. 5 mm
        • - Dokładność: pozycjonowanie x, z: 0,01/0,02 mm
        • - Powtarzalność: ±0,002 / ±0,003
        • - Mechanizm napędowy - napęd pasowy + przekładnia standardowy rozmiar uchwytu: 380(15") mm // końcówka wrzeciona: a2-11 asa // średnica łożyska wrzeciona (przód): Ø180 mm // średnica otworu przelotowego wrzeciona: Ø132 mm // otwór rury ciągnącej: Ø117. 5 mm
        • - Maks. Moment obrotowy wrzeciona do toczenia: 2379 n. M
        • - Kolumna tylna - mechanizm napędowy: programowalny (drążek napędowy + wózek) // średnica pinoli: Ø120 mm // skok pinoli: 120 mm // skok kolby tylnej: 1000 mm // środek kolby tylnej: #5 martwy punkt mt
        • - Głowica rewolwerowa - typ mocowania uchwytu narzędziowego: uchwyt dwupodstawowy // liczba stacji narzędziowych: 10 ea // typ indeksowania rewolwerowego: typ napędzany serwomechanizmem // czas indeksowania rewolwerowego - pełna stacja: 1. 9 // rozmiar narzędzia od: 32x32 mm // maks. Rozmiar wytaczadła: Ø60 mm // szybkość przesuwu x, z - oś: 16/20 m/min // śruba kulowa (średnica x wyprowadzenie) - oś x: 40 x 8 mm // śruba kulowa (średnica x ołowiu) - oś z: 50 x 10 mm // moc serwomotoru x, , z - oś: 4,0 / 7,0 kw
      • Jakościowe korzyści dla maszyn:
        • - Zestaw uchwytu narzędziowego i tulei wytaczarskiej
        • - Łatwy w obsłudze system operacyjny
        • - Doosan ez guide i
        • - Programowalna kolba tylna
        • - Pompa chłodziwa 4 kw 1,0 mpa 30 l/min
        • - Automatyczny ustawiacz narzędzi
        • - Wieża sygnalizacyjna
        • - Odpieniacz oleju
        • - Monitorowanie obciążenia narzędzi doosan
        • - Hartowane i szlifowane szczęki do gwintowania z dowolną prędkością

      Informacje dodatkowe

      • - Moc sterowania: 3Ph-AC220V/50Hz // Wymagana moc: 42,25 kVA // Zasilanie sprężonym powietrzem, ciśnienie: 0,5 MPa // Rozmiar wyświetlacza 15" kolorowy // 380V - 220V Transformator mocy elektrycznej

    *Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
