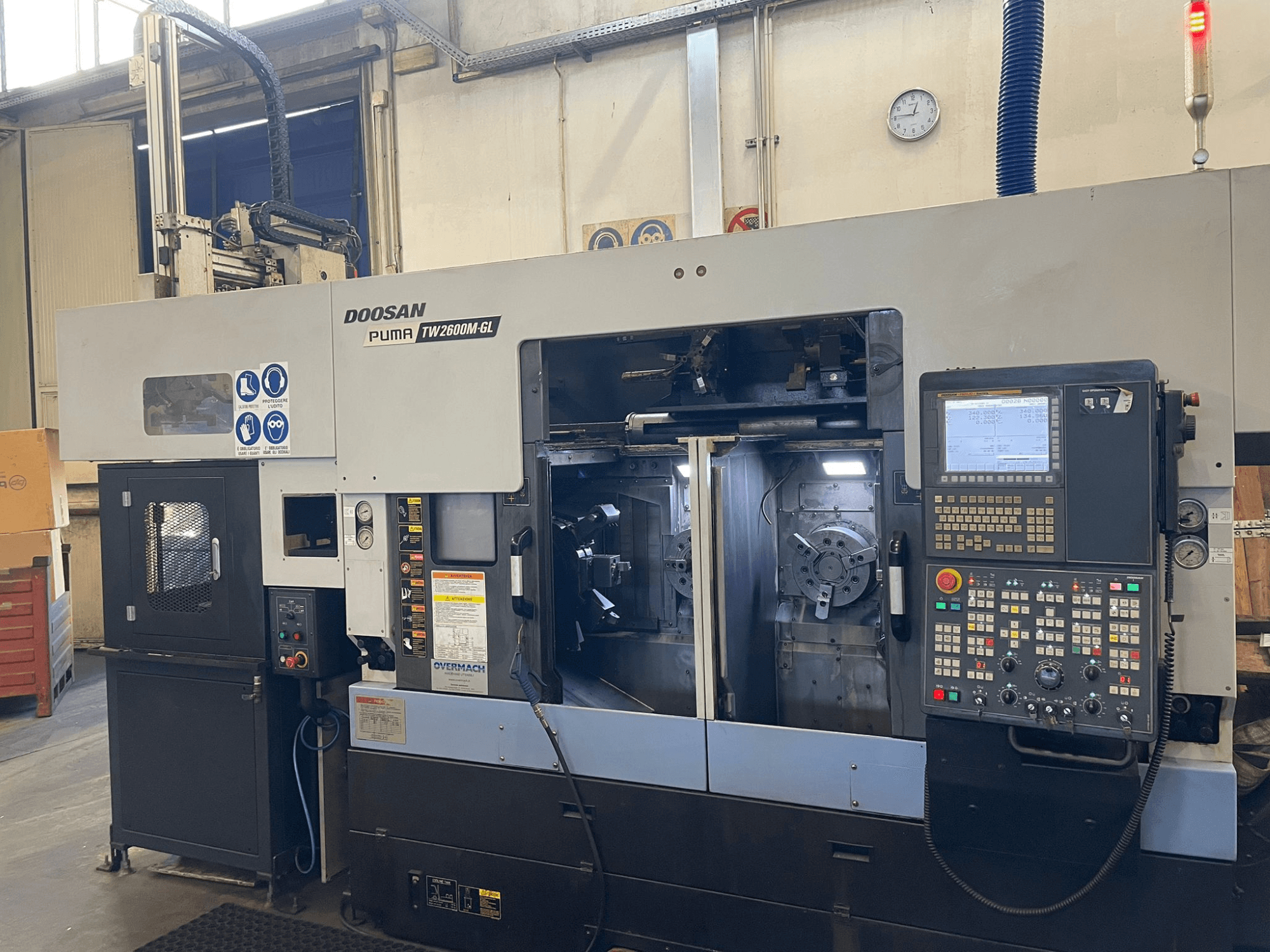

DOOSAN - TW2600 M-GLIT-TUR-DOO-2017-00006

• Sterowanie: Doosan-Fanuc i-Series (cyfrowy FANUC, przewodnik ręczny i, pamięć rozszerzona 512+512 KB, Ethernet, RS-232C, USB, gwintowanie sztywne, pamięć przesunięcia narzędzia, nadpisanie prędkości posuwu)

• Konstrukcja: Żeliwne łoże, podwójnie oddzielona konstrukcja (lewa/prawa), nachylenie 0

Wrzeciona i wydajność

• Nos wrzeciona: ASA A2-6

• Średnica uchwytu: Ø 255 mm (podwójna konfiguracja uchwytu)

• Pojemność pręta: Ø 66 mm

• Maksymalna średnica toczenia: Ø 350 mm

• Maksymalna długość toczenia: 245/274 mm

• Dokładność pozycjonowania osi C1/C2: ±0,001° (indeksowanie hydrauliczne)

• Odległość między środkami wrzecion: 450 mm

• Maksymalne obciążenie na wrzeciono: 260 kg

Osie i posuwy

• Przesuwy: X1/X2 = 190 mm; Z1/Z2 = 410 mm; C1/C2 = 360°

• Szybki przesuw (X1/Z1, X2/Z2): 24 / 24 m/min

• Posuw cięcia (X1/Z1, X2/Z2): 12 / 12 m/min

• Posuw osi obrotowej (C1/C2): 33 obr.

Wieżyczki

• Prawa głowica: Zmotoryzowana wieża BMT-55P, 12 stacji (wszystkie napędzane), maks. prędkość narzędzia 5000 obr/min, silnik napędzanego narzędzia 5,5 / 3,7 kW

• Interfejs narzędziowy: Chwyt narzędzia 25 × 25 mm; wytaczadło Ø 40 mm

• Indeksowanie: 0,2 s na stację, indeksowanie serwo z zaciskiem hydraulicznym

Dodatkowe wyposażenie

• Ładowarka bramowa typu A1:

  • Udźwig: maks. 6 kg

  • Średnica części: Ø 25 do Ø 125 mm

  • Długość części: 20-100 mm

  • Skoki osi (X/Y/Z): 710 / 215 / 220 mm

  • Typowy czas cyklu załadunku/rozładunku: 9 s

  • Ciśnienie robocze powietrza: 5-6 bar

• Magazyn części (system palet recyrkulacyjnych, typ A1):

  • Liczba palet: 14

  • Maks. sztuk na palecie: 15

  • Całkowita pojemność: do 210 sztuk

• Pakiet narzędzi dla obu wieżyczek:

  • Osiowe uchwyty narzędziowe: 3 + 3

  • Promieniowe uchwyty narzędziowe: 1 + 1

  • Napędzane oprawki narzędziowe: 2 + 2

  • Tuleje redukcyjne: ER-25, Ø 25 mm

• Wysokociśnieniowy system chłodzenia

• Przenośnik wiórów i osłona przeciwbryzgowa
