EMCO - E45AT-TUR-EMC-2019-00001

• Złącze: KK5 (DIN 55026)

• Średnica pręta: 45 mm

• Moc napędu: 13 kW

• Zakres prędkości obrotowych: 0–6300 obr./min

• Oś C na wrzecionie głównym

Głowica narzędziowa

• 12-pozycyjna, osiowa VDI30

• Logika sterowania kierunkowego dla maksymalnie 6 narzędzi napędzanych

• Narzędzia napędzane: maks. 4 kW / maks. 16 Nm

• Prędkość obrotowa narzędzi napędzanych: 0–5000 obr./min

Konik

• Programowalna, uruchamiana hydraulicznie

• Maks. siła zacisku: 6000 N

• Stożek Morse'a: MK4

• Drążony cylinder zaciskowy wraz z rurą pociągową

Sterowanie i oprogramowanie

• SINUMERIK 828D OPERATE

• Programowanie dialogowe SHOPTURN

• Interfejs USB

• Sieć / Ethernet

• 10,4-calowy kolorowy monitor TFT

• Symulacja 3D

Funkcje nośników i maszyn

• Oświetlenie maszyny

• Układ chłodzenia wraz z pompą (3,5 bar)

• Zespół hydrauliczny

• Interfejs przenośnika wiórów

• Certyfikat CE

• Dokumentacja

Pomiar narzędzi (E45)

• Ramię pomiarowe zamocowane w obszarze roboczym

• Pomiar narzędzia na rewolwerze

• Krótki czas przygotowania / precyzyjny pomiar / oszczędność kosztów

Mocowanie obrabianego elementu

• Uchwyt trójszczękowy KK5

• Maks. prędkość obrotowa: 6300 obr./min

• Średnica: 20 mm

• Szczęki miękkie i twarde

Inne (związane z maszyną)

• Pistolet wodny

• Powietrze do wrzeciona

• Separator oleju/płynu chłodzącego

• Automatyczny system monitorowania chłodziwa

• Elektroniczne pokrętło

• Osłona mechanizmu wymiany narzędzi

• Przyłącza hydrauliczne

• Przyłącza pneumatyczne

• Opakowanie maszyny: paleta + folia zwijana

Wyposażenie dodatkowe

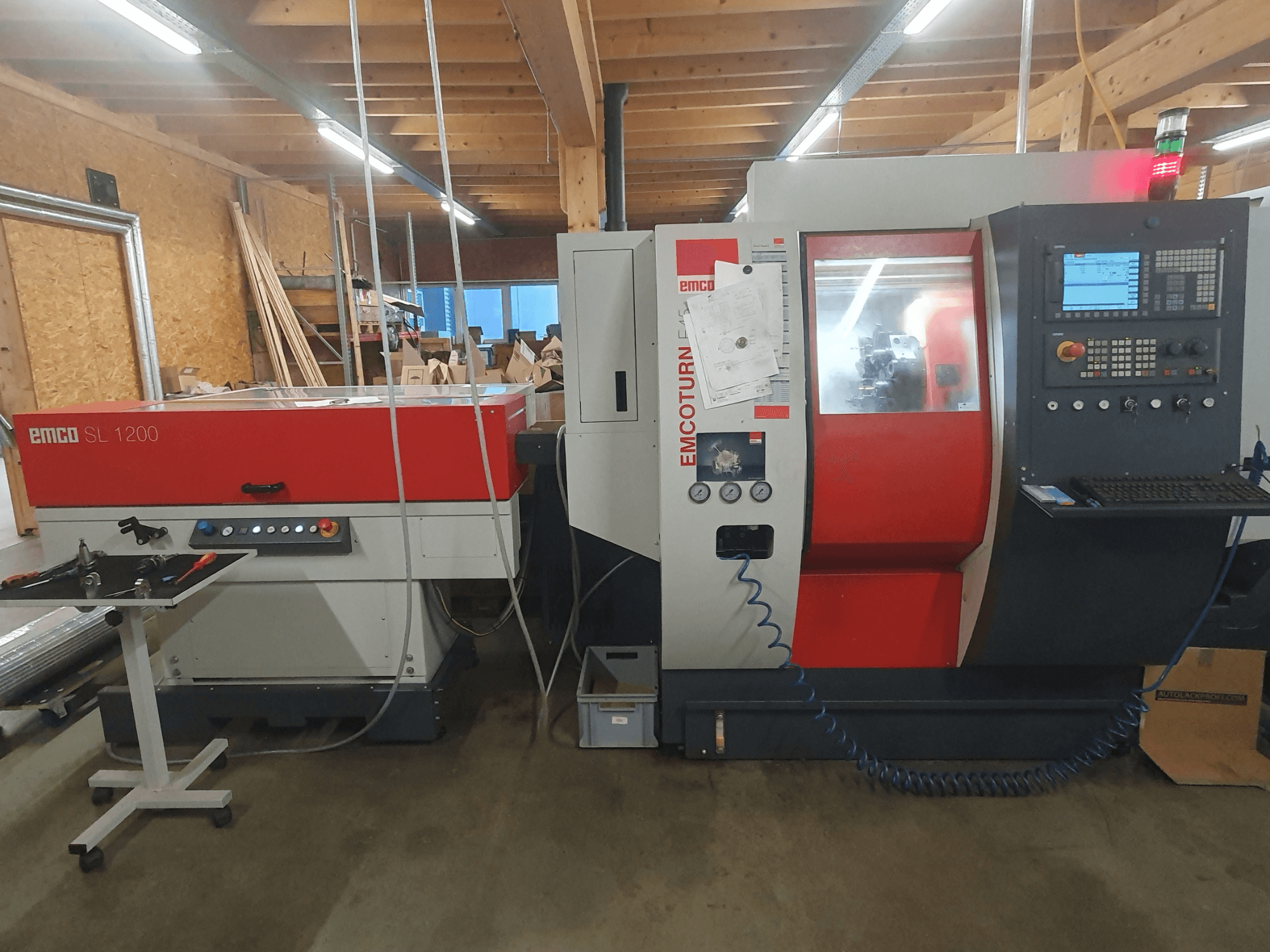

Podajnik prętów / magazyn (SL1200 – zgodnie z opisem)

• Długość pręta: 850–1200 mm

• Średnica pręta: Ø 8–95 mm

• Maks. prędkość podawania: 60 m/min

• Wymiana pręta: ok. 3 s

• Wymiana magazynka: ok. 15 s

• Powierzchnia podparcia materiału: 550 × 1210 mm

• Pojemność materiału: 10 × Ø 55 mm

• Strona obsługi: prawa

• Zasilanie: 240 V DC/DC

• Ciśnienie powietrza: 6 bar

• Wymiary: 1700 × 1250 × 1090–1380 mm

• Waga: ok. 500 kg

• Urządzenie zabezpieczające: CE

• Funkcja pracy z dużą prędkością

• Dokumentacja

Przedłużenie wrzeciona (do stosowania z podajnikiem prętów)

• E45 / MT45 / HT45 → DM45

• Do wrzeciona 45 mm

• Krótkie pręty do 1100 mm

• Z tulejami redukcyjnymi (3 sztuki)

• Wymagane do pracy z SL1200

Przenośnik wiórów

• Przenośnik taśmowy z zawiasami

• Wysokość zrzutu: 1200 mm

Agregat chłodzący wysokociśnieniowy

• 14 bar / 50 Hz

• Dodatkowa pompa wysokociśnieniowa

• Do narzędzi z wewnętrznym obiegiem chłodziwa

• Interfejs i oprogramowanie

Interfejs robota

• Interfejs PROFI-NET

• Sygnały 24 V

• Wyłącznik bezpieczeństwa

• Przełączanie trybu pracy: automatyczny/ręczny

Dodatkowe elementy

• Klawiatura komputerowa USB (układ QWERTY)

• Dioda LED stanu urządzenia: zielona (tryb automatyczny), czerwona (alarm), biała (transport materiału)

Elementy do instalacji i montażu

• 4× tłumiki drgań

• 4× uchwyty montażowe

• 4× kotwy do dużych obciążeń

Urządzenie do zbierania części

• Sterowanie pneumatyczne

• Maks. długość elementu: 120 mm

• Maks. średnica: 45 mm (51 mm)

• Maks. waga: 2 kg

• Pojemnik zbiorczy / przenośnik taśmowy
