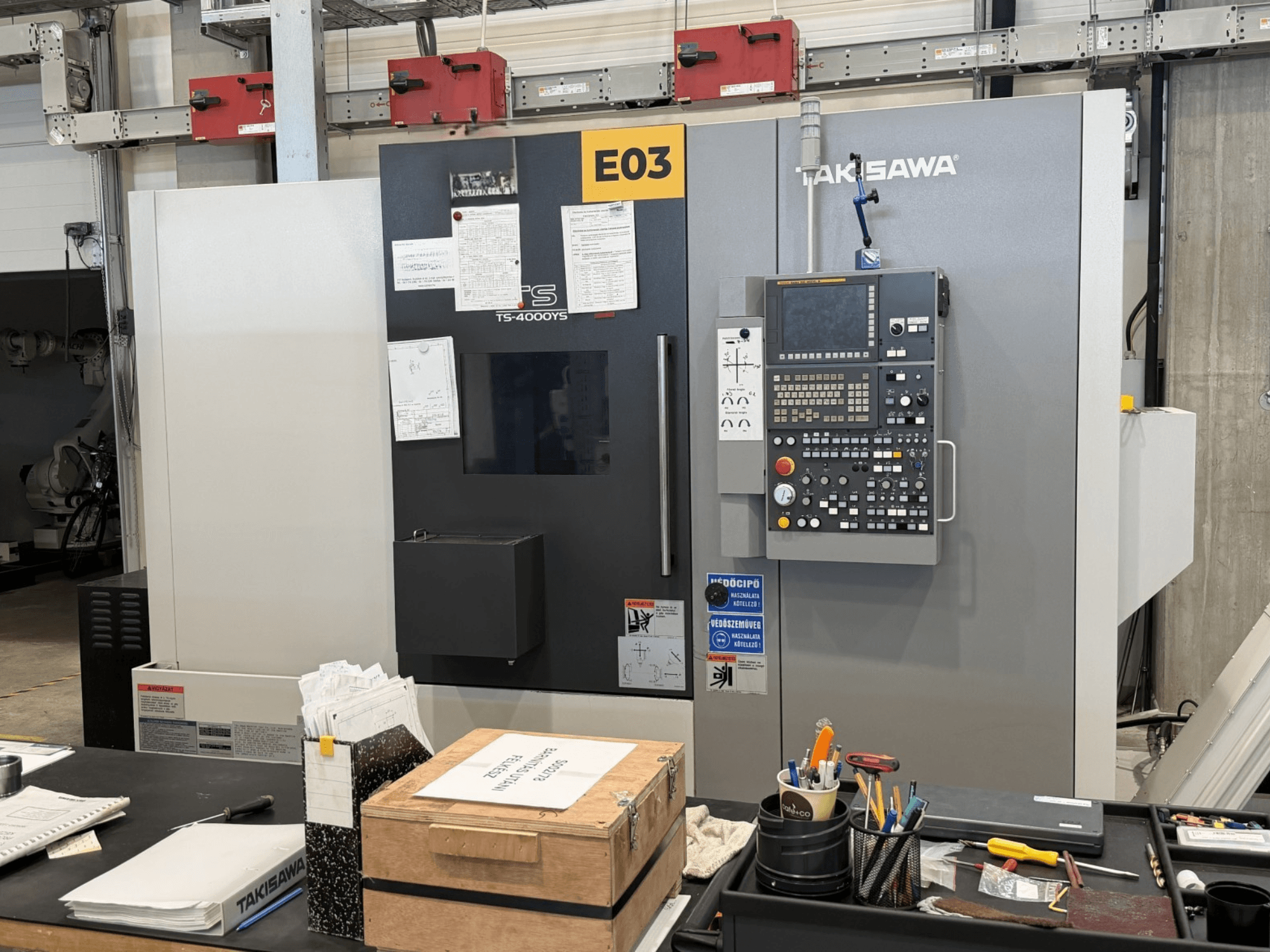

Takisawa - TS-4000YSHU-TUR-TAK-2021-00002

Wydajność:

• Maks. średnica obracania: Ø 600 mm

• Maks. średnica toczenia x długość: Ø 370 x 750 mm

• Przeznaczenie do prętów: Ø 82 mm

Wrzeciono główne:

• Wysokość osi wrzeciona od podłogi: 1140 mm

• Średnica łożyska/otworu: Ø 140 / Ø 90 mm

• Końcówka wrzeciona: A2-8

• Rozdzielczość osi C: 0,001°

Wrzeciono przeciwbieżne:

• Wysokość osi wrzeciona od podłogi: 1140 mm

• Średnica łożyska/otworu: Ø 90 / Ø 53 mm

• Końcówka wrzeciona: F-140

• Prędkość obrotowa: 6000 obr./min (1/min)

• Rozdzielczość osi C: 0,001°

Skoki:

• Y: -50 ~ +70 mm

• A: 780 mm

Przesuwy szybkie:

• X: 30 m/min

• Z: 30 m/min

• Y: 10 m/min

• A: 30 m/min

Moc:

• Silnik wrzeciona głównego (30 min. / 100% ED): AC 22 / 15 kW

• Maks. moment obrotowy (wrzeciono główne): 618 Nm (S3 25%)

• Silnik wrzeciona pomocniczego (30 min. / 100% czasu pracy ciągłej): AC 11 / 7,5 kW

• Maks. moment obrotowy (wrzeciono pomocnicze): 175 Nm (S3 25%)

Narzędzia napędzane:

• Stanowiska rewolwerowe: 12 szt.

• Maks. prędkość obrotowa: 6000 obr./min (1/min)

• Moc napędu (S3 25% / 100% czasu pracy): 7,5 / 3,7 kW

• Maks. moment obrotowy: 48 Nm

Oprzyrządowanie:

• Przekrój trzpienia narzędzia: 25 x 25 mm

• Średnica drążka wytaczającego: Ø 50 mm

Sterowanie: sterowanie torem ruchu CNC FANUC 32i-B
