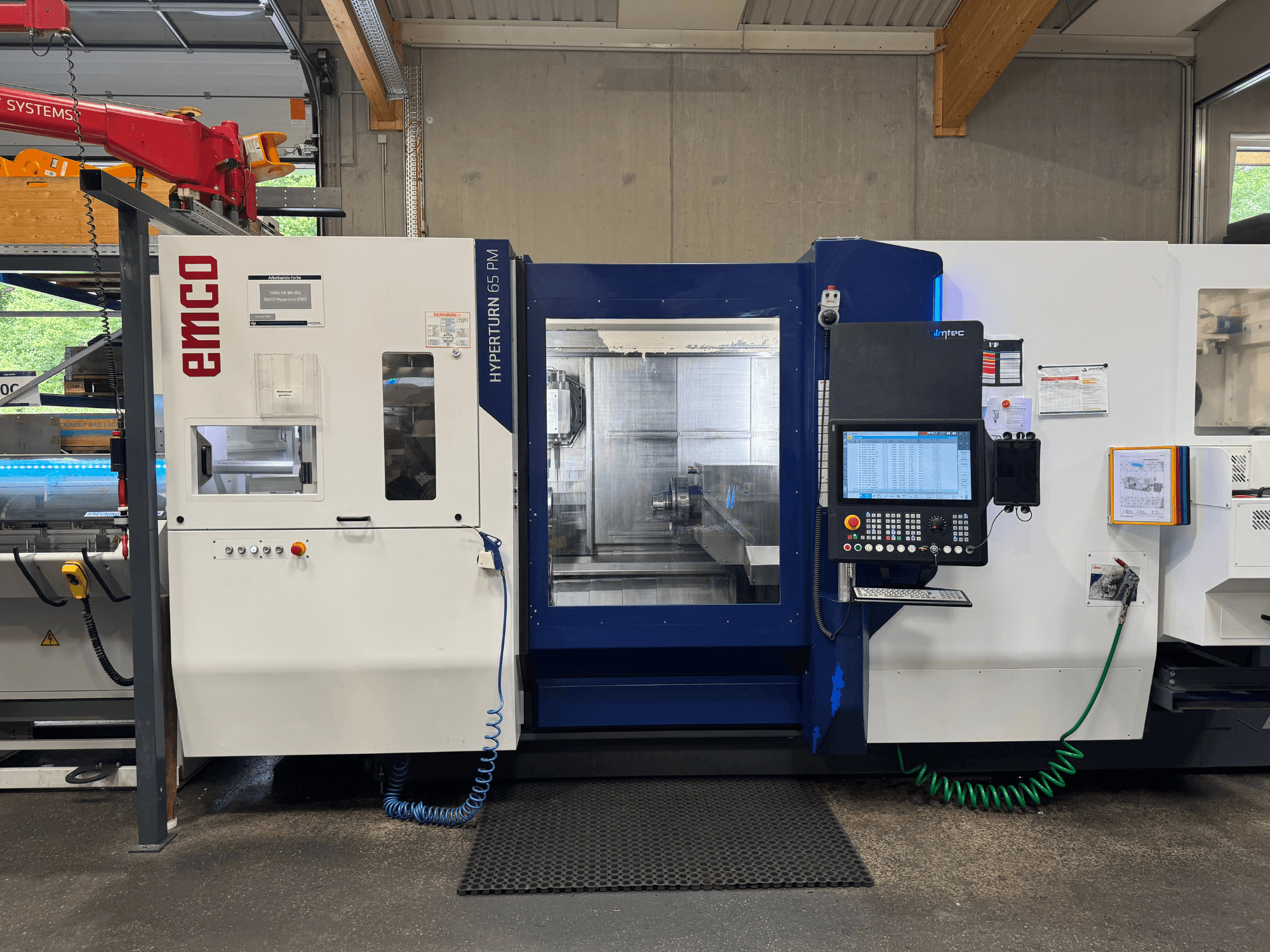

EMCO - Hyperturn 65 Powermill G2AT-TUR-EMC-2022-00001

• Wrzeciono główne (napęd bezpośredni):

  • Maks. moment obrotowy: 250 Nm

• Wrzeciono pomocnicze (napęd bezpośredni):

  • Maks. siła napędowa: 29 kN (zgodnie z dostawą)

  • Maksymalny moment obrotowy: 250 Nm

  • Zakres prędkości obrotowej: 0–5000 obr./min

• Wrzeciono frezujące (napęd bezpośredni):

  • Maks. moc napędu: 37 kW

  • Maksymalny moment obrotowy: 30 Nm

  • Zakres prędkości obrotowych: 0–12 000 obr./min

• Głowica narzędziowa (napęd bezpośredni):

  • Maks. moc napędu: 10 kW

  • Maks. moment obrotowy: 30 Nm

  • Zakres prędkości obrotowej: 0–12 000 obr./min

• Kinematyka i osie:

  • Suwak poprzeczny w górnej części z wrzecionem tokarskim/frezarskim jako wrzecionem silnikowym; hydrauliczne mocowanie podczas toczenia

  • Skok osi Y: +/- 120 mm

  • Oś B z napędem bezpośrednim: +/- 120°, mocowanie hydrauliczne

• Oprzyrządowanie:

  • 40-pozycyjny magazyn narzędzi, HSK-T63

  • 12-pozycyjna głowica promieniowa z napędem bezpośrednim, interfejs narzędziowy BMT55P

• Wrzeciona i mocowanie:

  • Cylinder o wysokim nacisku z rurą ciągnącą dla wrzeciona głównego

  • Pełny cylinder mocujący z częściowym mocowaniem wnękowym o wymiarach 66 x 550 mm w wrzecionie przeciwbieżnym

  • Programowalny nacisk mocowania dla wrzeciona głównego i przeciwwrzeciona

  • Zewnętrzne płukanie posuwu na wrzecionie głównym i przeciwwrzecionie

  • Mechaniczny hamulec utrzymujący na wrzecionie głównym i przeciwwrzecionie

  • Oś C dla wrzeciona głównego i przeciwrzeciona

• Sterowanie i interfejs HMI:

  • SINUMERIK ONE / OPERATE, interfejs użytkownika oparty na aplikacji EMCONNECT

  • 22-calowy wyświetlacz wielodotykowy

  • Komputer przemysłowy (IPC) o pojemności 240 GB

  • Programowanie dialogowe SHOPTURN

  • Symulacja 3D i rysunek

  • Wykrywanie pozostałości materiału

  • Odblokowywanie z pamięci zewnętrznej

  • Czytnik CAD (import plików DXF)

  • TRANSMIT i TRACYL do programowania osi C

  • Interfejs USB, dysk sieciowy (Ethernet)

  • Klawiatura komputerowa wraz z klawiszem skrótowym HMI

  • Pasek stanu LED

• Płyny i media:

  • 2 przewody chłodziwa o ciśnieniu 25 bar

  • 2 pompy płuczące o ciśnieniu 4,3 bar

  • Urządzenie klimatyzacyjne szafy sterowniczej

  • Układ chłodzenia silników wrzecion, wrzeciona frezującego, silnika momentowego osi B oraz napędu bezpośredniego rewolweru

  • Agregat hydrauliczny

  • Oświetlenie maszyny

  • 8 elementów poziomujących

• Sprzężenie zwrotne/pomiar:

  • Skale szklane: X1 (wraz z układem pneumatycznym), Y1, Z1, X2 (HT65-PM-G2 / 840D-sl)

Wyposażenie dodatkowe

• Utylizacja wiórów i filtracja:

  • Przenośnik taśmowy z zawiasami, wysokość wyładunku 1200 mm

  • System filtrów taśmowych, 980 litrów

  • Pompa wody zanieczyszczonej

• Opcje sterowania/monitorowania:

  • Elektroniczne pokrętło BAOD-SL (przenośne, z uchwytem magnetycznym do sterowników Siemens)

  • Monitorowanie pęknięć i zużycia narzędzi EMCO / B40D-SL

  • Sonda bezprzewodowa / kontrola pęknięcia wiertła HSK BK-MICRO

  • Toczenie 4-osiowe / cięcie wyważające (opcja SINUMERIK)

  • Alternatywna prędkość obrotowa wrzeciona (opcja SINUMERIK)

  • Głowica rewolwerowa jako konik (opcja SINUMERIK)

  • Wrzeciono przeciwbieżne jako konik (opcja SINUMERIK)

• Podajnik prętów (specyfikacje zgodnie z dostarczonymi danymi):

  • Długość pręta: 300–1200 mm

  • Średnica pręta: 10–104 mm

  • Powierzchnia podparcia materiału (widok z przodu): 800 x 1250 mm

  • Pojemność magazynu: 12 sztab o średnicy 65 mm

  • Maks. nośność: 400 kg (maks. 74 kg/pręt)

  • Materiał prostokątny: min. długość krawędzi 6 mm; maks. obwód 105 mm

  • Materiał sześciokątny: SW od 5 do 85 mm

  • Materiał okrągły: <15 mm

  • Głębokość cofania popychacza: 1470 mm

  • Zasilanie: 24 V DC (interfejs)

  • Wymiary: długość 1800 mm; szerokość 1315 mm

  • Wysokość suwaka/wrzeciona: 1090–1330 mm

  • Waga: ok. 620 kg

• Akcesoria:
  Uchwyt, system szybkiej wymiany Hainbuch Centrotex M.
  Axzug SE100
  Axzug SE65
  Axfix SE 65
  Axfix SE100
  Trzpień napinający T210 GR0
  4 uchwyty Bachen INOFlex® VT-S 016 (160 uchwytów)
  Wartość towaru ok.: 70 000 €

  Oraz uchwyt dolny BMT 55
  oraz uchwyty 40Hsk (wartość towaru ok.: 30 000)

• W zestawie znajduje się sonda 3D (HSK63)
