Gildemeister - CTX 500 S2DE-TUR-GIL-2001-00006
Masz dodatkowe pytania? Skontaktuj się z nami!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
- GINDUMAC
- Produkty
- Obrabiarki
- ➤ Używana maszyna Gildemeister CTX 500 S2 na sprzedaż | gindumac.com

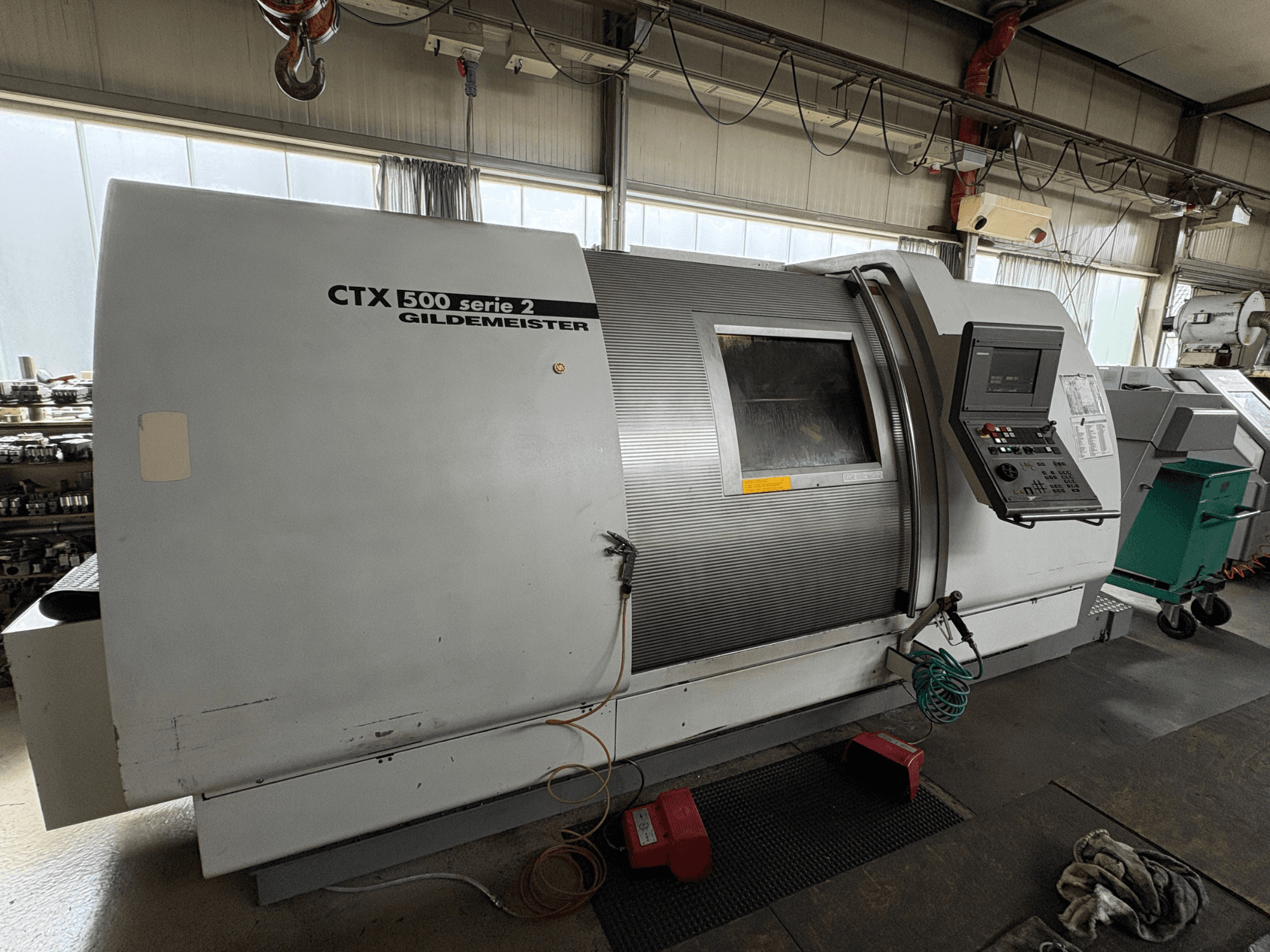

Ta 3-osiowa tokarka Gildemeister CTX 500 S2 została wyprodukowana w 2001 roku. Charakteryzuje się długością toczenia wynoszącą 1000 mm oraz średnicą obrotu nad osłoną prowadnicy łoża wynoszącą 680 mm. Maszyna jest wyposażona w mocny napęd o mocy 23 kW i maksymalnym momencie obrotowym 650 Nm. Jeśli poszukują Państwo wysokiej jakości rozwiązań w zakresie toczenia, warto rozważyć zakup oferowanej przez nas poziomej tokarki Gildemeister CTX 500 S2. Prosimy o kontakt w celu uzyskania dalszych informacji.
Informacje o maszynie
- marka: Gildemeister
- rok: 2001
- MODEL: CTX 500 S2
- godziny produkcji: 57279
- zastosowanie: Toczenie
- Lokalizacja: Niemcy
- rodzaj maszyny: Tokarka pozioma
- Marka sterowania: HEIDENHAIN
Dane techniczne - Gildemeister CTX 500 S2
Układ sterowania
- Model sterowania: HEIDENHAIN
- Model sterowania: CNC PILOT 4290
Wymiary
- Wysokość maszyny: 2130 mm
- Długość maszyny: 5560 mm
- Waga maszyny: 8700 kg
- Szerokość maszyny: 2400 mm
Ruch osi
- Liczba osi: 3
- Przesuw osi X: 320 mm
- Przesuw osi Z: 1097 mm
Dane techniczne
- Przeciwwrzeciono: Nie
- Narzędzia napędzane: Tak
- Maks. średnica pręta: 90 mm
- Maks. średnica detalu: 680 mm
- Moc wrzeciona: 23 kW
- Prędkość obrotowa wrzeciona: 3600 RPM
Informacje dodatkowe
- Średnica obrotu nad pokrywą prowadnicy czołowej: 455 mm
- Średnica wrzeciona głównego: 220 h5 mm
- Średnica wrzeciona głównego w łożysku przednim: 140 mm
- Otwór wrzeciona: 107 mm
- Średnica uchwytu: 315 / 400 mm
- Moc napędu (cykl pracy 100%): 23 kW
- Maks. moment obrotowy: 650 Nm
- Zakres prędkości obrotowej: 18–3600 obr./min
- Prędkość osi C: < 100 obr./min
- Moment ustalający osi C: 750 Nm
- Dokładność indeksowania osi C: <= 0,025 stopnia
- Siła posuwu w osi X: 8 kN
- Siła posuwu w osi Z: 15 kN
- Prędkość szybkiego przesuwu w osi X: 24 m/min
- Prędkość szybkiego przesuwu w osi Z: 30 m/min
- Śruba kulowa osi X / Z (średnica x skok): 32 x 15 / 40 x 20 mm
- Głowica narzędziowa: uniwersalna głowica tarczowa, z automatycznym indeksowaniem i logiką kierunkową
- Liczba stanowisk narzędziowych: 12
- Trzpień cylindryczny do mocowania narzędzi (DIN 69880): 40 (50) mm
- Skok w pionie (oś Y): +/- 50 mm
- Wariant z narzędziami napędzanymi - Liczba stanowisk narzędziowych: 12
- Wariant z narzędziami napędzanymi – maks. liczba narzędzi napędzanych: 6
- Wariant z narzędziami napędzanymi – maks. średnica mocowania: 16 mm
- Wariant z narzędziami napędzanymi – maks. prędkość obrotowa: 4000 obr./min
- Wariant z narzędziami napędzanymi – moc napędu (cykl pracy 40%): 9,7 kW
- Średnica trzpienia konika (obszar przedni): 120 mm
- Skok trzpienia konika: 120 mm
- Mocowanie trzpienia konika: Mk 5 (6)
- Maks. nacisk wrzeciona konika: 14 kN
- Wymiary DL 1000 (dł. x szer. x wys.) bez przenośnika wiórów: 5560 x 2400 x 2130 mm
- Masa bez przenośnika wiórów: 8700 kg / 10 000 kg
- Poziom ciśnienia akustycznego: 77 dB(A)
- Natężenie oświetlenia przy wrzecionie tokarskim: > 300 luksów
- Napięcie (U): 400 V
- Częstotliwość (f): 50 Hz
- Liczba faz: 3 ~
- Moc pozorna (P): 58 kVA
- Prąd (I): 85 A
- Zabezpieczenie bezpiecznikowe: 100 A
- Napięcie sterujące: 230 V / 24 V=
Wyposażenie w zestawie:
Przenośnik wiórów, uchwyt trójszczękowy, przełączniki nożne, nasadka do rury odciągowej
*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
Borja Garcia
Warunki płatności
Płatność z góry
Finansowanie aktywów
