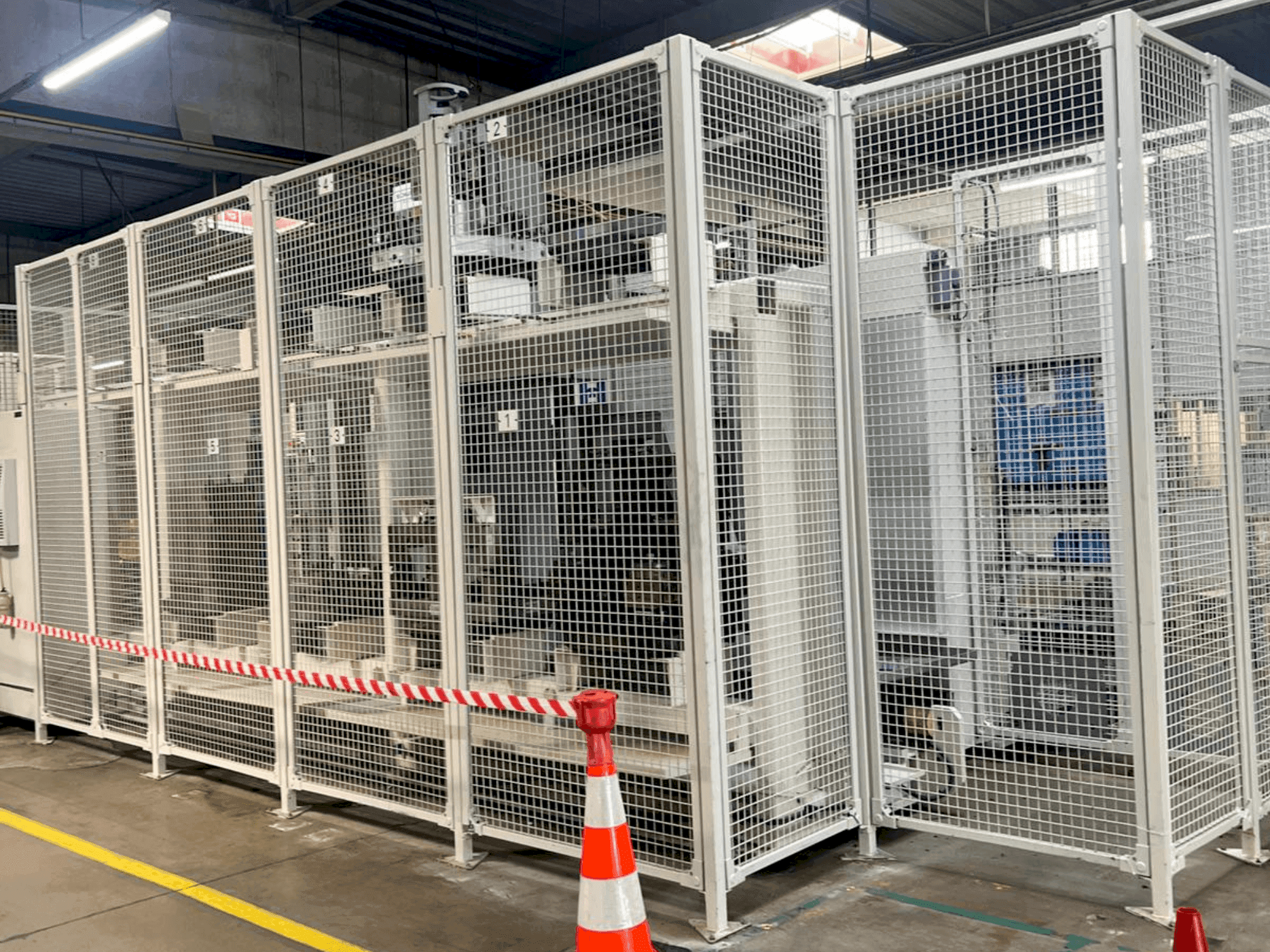

HELLER - MCH 250DE-MIL-HEL-2005-00004

Dodatkowe wyposażenie

• Typ magazynka: Magazynek łańcuchowy / Pojemność magazynka: 50 do 100 narzędzi (opcjonalnie)
• System narzędzi i magazyn / magazyn półkowy: 234 gniazda (SK), zwiększona nośność narzędzi
• Oś X i Y: 15 000 N (przy S3 - 40% cyklu pracy) / oś Z: 17 500 N (przy S3 - 40% cyklu pracy)
• Prędkości: Prędkość przesuwu (X, Y, Z): 50 000 mm/min / Przyspieszenie (pakiet dynamiczny): 4,0 m/s² w X, Y i Z / Prędkość szybkiego przesuwu: 60 000 mm/min / Maksymalne przyspieszenie: 7,0 m/s²
• Średnica wrzeciona (łożysko przednie): 100 mm
• Rozszerzona prędkość wrzeciona: 12 500 obr.
• Jednostka napędowa: Moc / Moment obrotowy [maks.] (przy S6 = 40%): 43 kW / 822 Nm / Zakres prędkości: 45-12 500 RPM (rozszerzony)
• Model: Stół obrotowy Siemens GRM z precyzyjnym pakietem, obejmującym kompensację temperatury i precyzyjną chłodnicę
• Podział: 360 x 1° kątów / Dokładność indeksowania: 6 sekund / Czasy obrotu dla 45°/180°: 2,7 s / 3,5 s
• Wysoka precyzja podziału (opcja): 360 000 x 0,001° kątów, dokładność indeksowania 10 sekund, czasy obrotu dla 45°/180°: 0,9 s / 1,8 s

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

• Układ chłodzenia i płukania /chłodnica płynu chłodzącego: bez cfc, kompatybilna z vrf/ zbiornik płynu chłodzącego (podstawowy): ok. 1000 litrów/ pompa płynu chłodzącego (podstawowa): przy 3 barach: 200 litrów/min - przy 12 barach: 40 litrów/min
• Dane instalacyjne waga maszyny: ok. 19 000 dan / całkowite zapotrzebowanie mocy (podstawowe): ok. 79 kva / zasilanie: 400 v / 50 hz / ciśnienie powietrza: 6 bar
• System pomiaru położenia
• System pomiarowy: bezpośrednia, absolutna skala liniowa z najwyższą rozdzielczością w x, y i z

Korzyści techniczne dla maszyn

• Zespół wału drążonego (opcja) moc napędu/moment obrotowy [maks. ]: 72 kw / 460 nm
• Wzmocniona przekładnia [maks. ]: 60 kw / 1145 nm
• Prędkość przesuwu (x, y, z): 50000 mm/min
• Przyspieszenie: 7. 0 m/s²
• Maksymalny dopuszczalny ciężar mocowania stołu obrotowego (wyśrodkowany): 800 dan
• Całkowite zapotrzebowanie mocy (podstawowe): około 79 kva
• Maksymalna waga narzędzia: 25 dan / maksymalny moment narzędzia w chwytaku: 2200 ncm / maksymalna długość narzędzia: 600 mm (od czoła wrzeciona) / maksymalna średnica narzędzia (wszystkie szczeliny zajęte): 112 mm (do 280 mm z prześwitem)
• Czas między układami scalonymi: 4. 1 s do 5,1 s / uchwyt narzędziowy: uchwyt msk/pdk, w tym dopływ powietrza i chłodziwa
• System wymiany palet i palety / palety: 2 standardowe palety według specyfikacji grm i jedna dodatkowa paleta z niestandardową specyfikacją / rozmiar palety: 630 x 630 mm / dokładność zmiany palety (x, y, z): 0,01 mm /czas wymiany palety: 12 s

Informacje dodatkowe

Maszyna wciąż pod napięciem
