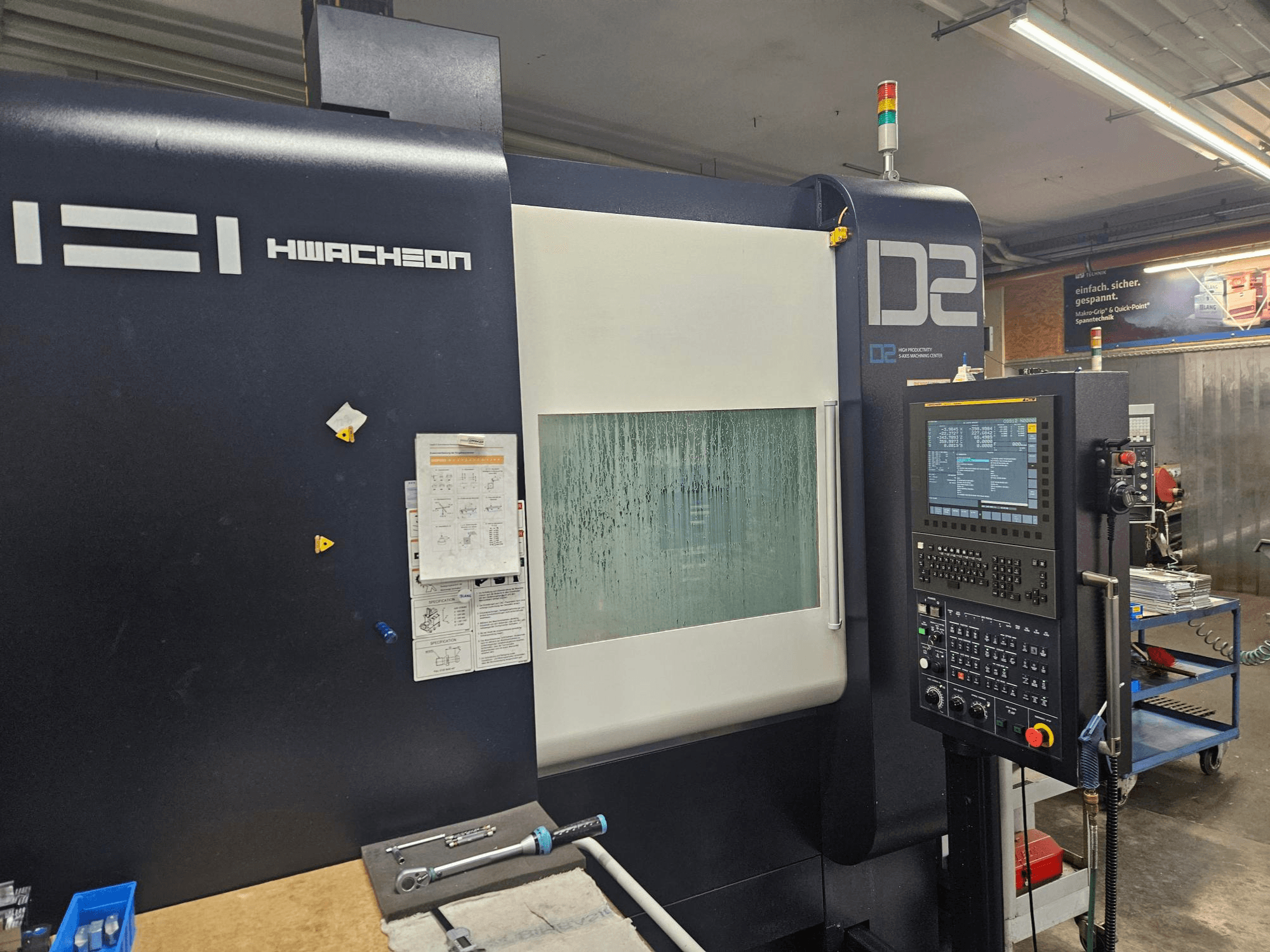

HWACHEON - D2-5AX 12kDE-MIL-HWA-2021-00001

- Jednostka sterująca: Fanuc 0i-MF z 15-calowym ekranem kolorowym, Manual Guide i / TWP, serwer danych 4 GB

- Maks. prędkości posuwu (X/Y/Z): 24 000 mm/min

- Prędkość szybkiego przesuwu (X/Y/Z): 36 / 30 / 30 m/min

- Prędkość szybkiego przesuwu (B/C): 25 U/min

- Średnica stołu: 600 mm

- Maksymalna masa obrabianego elementu: 500 kg

- Wysokość stołu: 500 mm

- Rowki teowe: 14 x 100 mm

- Prędkość obrotowa wrzeciona: do 12 000 obr./min (opcjonalnie 14 000 obr./min, 37/22 kW)

- Moc napędu wrzeciona: 37 / 18,5 kW

- Moment obrotowy wrzeciona: 250 Nm

- Stożek wrzeciona: SK-40 DIN6359 / DIN69872A

- Liczba miejsc w magazynku narzędzi: 30 miejsc (opcjonalnie 40 miejsc)

- Maks. długość narzędzia: 300 mm

- Maks. średnica narzędzia: 80 mm (130 mm przy sąsiednim pustym miejscu)

- Maks. waga narzędzia: 8 kg

- Czas wymiany narzędzia: 1,8 s

- Wewnętrzny dopływ chłodziwa (IKZ): 30 bar, 13 l/min

- Pojemność zbiornika chłodziwa: 250 l

- Systemy pomiarowe: pomiar narzędzi Renishaw OMP40-2 z transmisją podczerwieni, ustawnik narzędzi Blum

- Opcje oprogramowania: HTLD, HTDC, Optima, HAI 400 Block, interpolacja spiralna Fanuc, wznowienie programu, HRCC

- Całkowita moc elektryczna: 70 kVA

- Napięcie znamionowe: 3 / 220 V, 50 Hz

- Ciśnienie powietrza roboczego: 0,5–0,7 MPa

- Czas pracy układu sterowania: 16 460 h

- Czas pracy: 5 550 h

- Czas obróbki: 4 225 h
