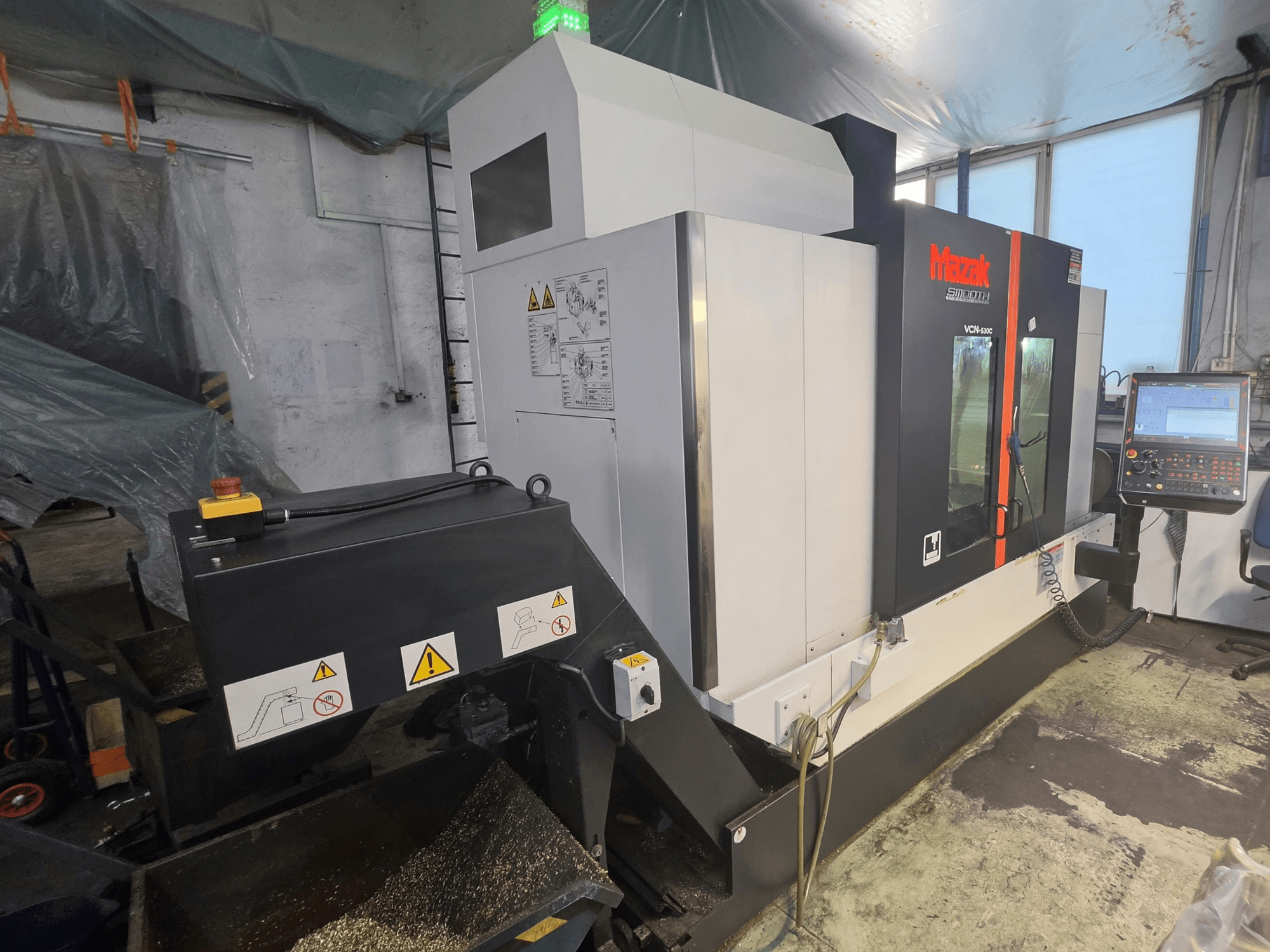

Mazak - MAZAK VCN-530CPL-MIL-MAZ-2020-00001

Obszar roboczy i skoki

• Odległość od stołu do czubka wrzeciona: 150–660 mm

• Od powierzchni kolumny do środka wrzeciona: 586 mm

Stół

• Wymiary: 1 300 × 550 mm

• Rowki teowe: 5 × 18 mm; podziałka 100 mm

Wrzeciono

• Napęd: elektrycznie wybierany, dwuzakresowy

• Średnica otworu łożyska wrzeciona: 70 mm

• Czas przyspieszenia: 2,0 s

• Moc silnika: 18,5 kW (5 min) / 11 kW (40% ED) / 7,5 kW (S1)

Prędkości posuwu

• Przesuw szybki X/Y/Z: 42 m/min

• Posuw skrawania X/Y/Z: 1–42 000 mm/min

Automatyczny zmieniacz narzędzi

• Maksymalna średnica narzędzia: 80 mm (narzędzia sąsiadujące) / 125 mm (puste gniazda sąsiadujące)

• Maksymalna długość narzędzia: 350 mm (od linii pomiarowej)

• Wybór narzędzia: pamięć losowa MAZATROL, najkrótsza ścieżka

• Czas przejazdu między narzędziami: 1,3 s

Zarządzanie chłodziwem i wiórami

• Wysokociśnieniowy chłodziwo przepływające przez wrzeciono: ok. 15 kgf/cm² (~14,7 bar)

• Zbiornik chłodziwa: 250 l

• Płukanie chłodziwem pokryw

• Ręczny pistolet do płukania

• Oczyszczanie elementu obrabianego strumieniem powietrza

• Przygotowanie do odciągania mgły

Funkcje sterowania i przygotowanie do pomiaru sondą

• Synchroniczne gwintowanie

• Maksymalny rozmiar programu: 8 MB

• Stała nachylenia G00 (optymalizacja ruchu szybkiego)

• Przygotowanie do pracy z sondą pomiarową Renishaw OMP60

Wymiary maszyny

• Powierzchnia zajmowana na podłodze: 2 880 × 3 102 mm

Wyposażenie dodatkowe

• Stół obrotowy Kitagawa NC, seria MR250 (typ: MR250RAE13)

  • Data produkcji: październik 2020 r.

  • Waga: 85 kg

  • W zestawie znajduje się mechaniczny uchwyt montażowy do modelu MR250

• Przenośnik wiórów CROWTHER z pasem zawiasowym po lewej stronie

• Dodatkowe oświetlenie obszaru roboczego

• Trójkolorowa wieża sygnalizacyjna LED

• Polskie instrukcje obsługi i etykiety bezpieczeństwa
