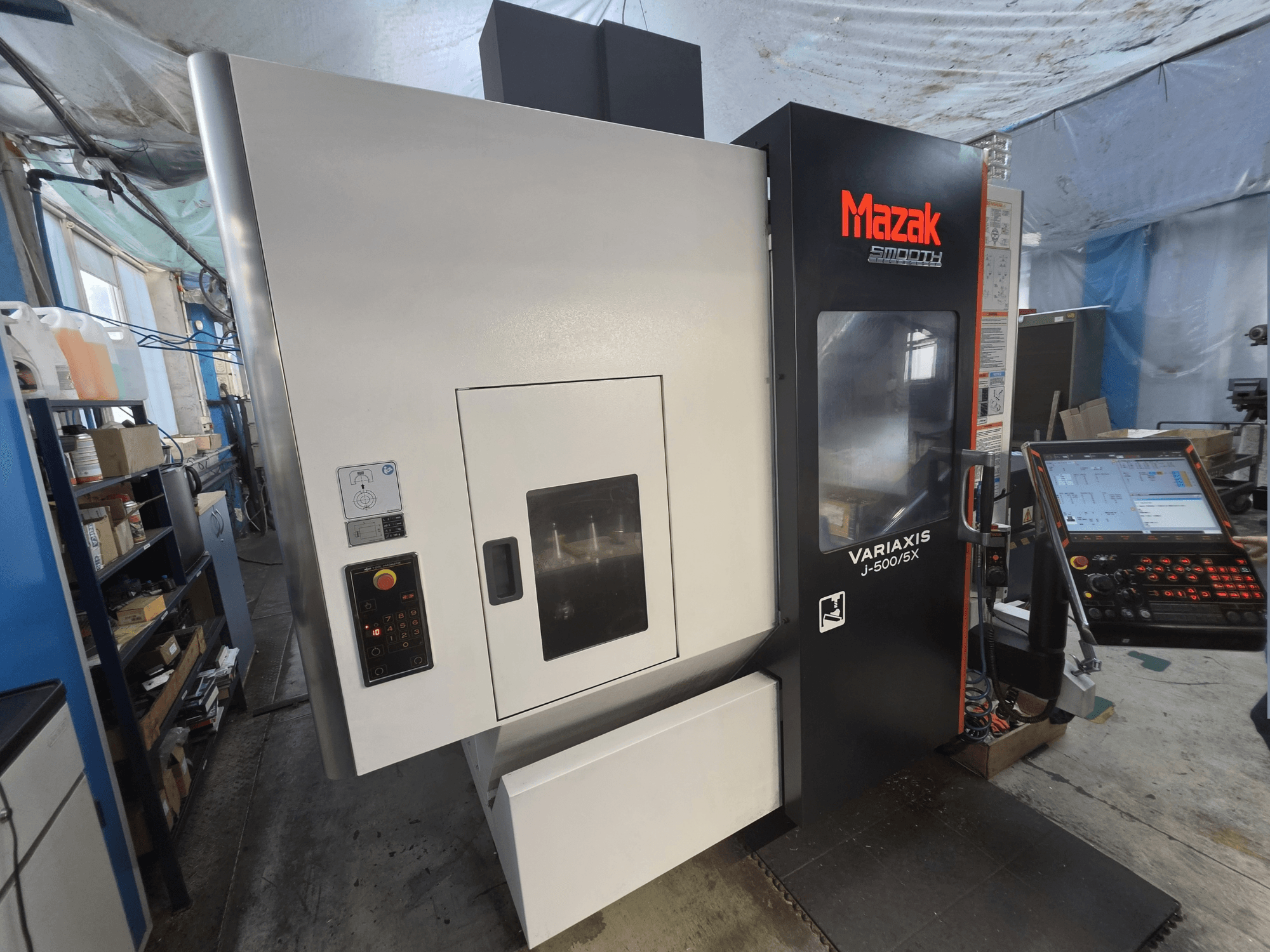

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2022-00001

• Sterowanie CNC: MAZATROL SmoothX z 19-calowym kolorowym ekranem dotykowym

Zakres roboczy i skoki

• Pochylenie osi A: od -120° do +30°

• Obrót w osi C: ±360°

• Krok indeksowania osi A/C: 0,0001°

• Przesuw szybki w osiach X/Y/Z: 30 000 mm/min

• Maksymalny posuw skrawania w osiach X/Y/Z: 30 000 mm/min

• Czas indeksowania osi A: 0,6 s na 90°

• Czas indeksowania osi C: 0,55 s na 90° / 1,05 s na 180°

Stół i prześwity

• Stół uchylny/obrotowy (osie A/C)

• Wymiary stołu: 500 × 400 mm

• Stół z rowkami teowymi (zgodnie z ostateczną konfiguracją)

• Odległość od czoła wrzeciona do powierzchni stołu (stół w pozycji poziomej): 50–560 mm

• Odległość od czopa wrzeciona do środka stołu (stół w pozycji pionowej): 40–550 mm

Wrzeciono

• Chłodziarka wrzeciona ze zbiornikiem oleju chłodzącego o pojemności 16 l

• Programowalna orientacja wrzeciona z dokładnością do 1°

Magazyn narzędzi i automatyczny system wymiany narzędzi (ATC)

• Automatyczna zmiana narzędzi (ATC) z funkcją odzyskiwania; cyfrowy wyświetlacz magazynu narzędzi oraz zewnętrzny panel sterowania

• Wybór narzędzi: stałe adresy z automatycznym wyborem najkrótszej ścieżki

• Sworzeń wyciągający: Yamazaki ANSI

• Maksymalna długość narzędzia: 300 mm

• Maksymalna średnica narzędzia przy sąsiednich narzędziach: 90 mm

• Maksymalna średnica narzędzia przy pustych sąsiednich kieszeniach: 130 mm

• Czas od początku do końca operacji: 6,20 s

Pomiar i sondowanie

• Radiowa sonda do pomiaru obrabianego elementu Renishaw RMP600

• System MAZA-CHECK

• Automatyczny pomiar długości narzędzia i wykrywanie złamania narzędzia

• Automatyczny pomiar długości narzędzia G37

• System pozycjonowania bezwzględnego

Zarządzanie chłodziwem i wiórami

• Wysokociśnieniowy obieg chłodziwa przez narzędzie: ok. 15 kgf/cm² (≈14,7 bar), ok. 35 l/min

• Zbiornik chłodziwa: 300 L

• System płukania chłodziwem oraz ręczny pistolet do płukania

• Chłodzenie śrub kulowych osi X/Y/Z

• Powietrzny strumień do obrabianego elementu

Sterowanie i oprogramowanie

• Sterowanie CNC MAZATROL SmoothX

• Pakiet programistyczny EIA/ISO

• Sterowanie symultaniczne w 5 osiach

• Dodatkowy pakiet do obróbki 5-osiowej dla SmoothX

• Obrót współrzędnych 3D

• Płynne, synchroniczne gwintowanie

• Stała nachylenia G00 (optymalizacja szybkiego przesuwu)

• Płynne wznowienie pracy

• Pochylona płaszczyzna obróbki

• Posuw odwrotny do czasu

• Rozszerzone przesunięcia robocze: 300 par

• Makra zmienne: 600 zmiennych

• Obróbka z dużą prędkością i wygładzanie

• Kompensacja geometryczna dla osi obrotowych

• Interfejsy: USB, LAN, karta SD

Konstrukcja, bezpieczeństwo i inne cechy

• Elektroniczne pokrętło ręczne

• Trójkolorowa wieża sygnalizacyjna

• Automatyczne włączanie/wyłączanie maszyny i rozgrzewanie

• Rolkowe prowadnice liniowe

• Pełna obudowa z górną pokrywą; drzwi operatora z blokadą

• Oświetlenie obszaru roboczego

• Inteligentna osłona bezpieczeństwa (ISS)

• Oznaczenie CE

Wyposażenie dodatkowe

• Przenośnik taśmowy z wieszakiem po prawej stronie firmy CROWTHER (do obróbki stali)

• Urządzenie do odciągania mgły GX500 z przygotowaniem do odciągania

• Transformator zasilający na rynek europejski

• Zestaw montażowy maszyny

• Polskie instrukcje obsługi i etykiety bezpieczeństwa
