NAKAMURA-TOME - STW-40PT-TUR-NAK-2000-00001

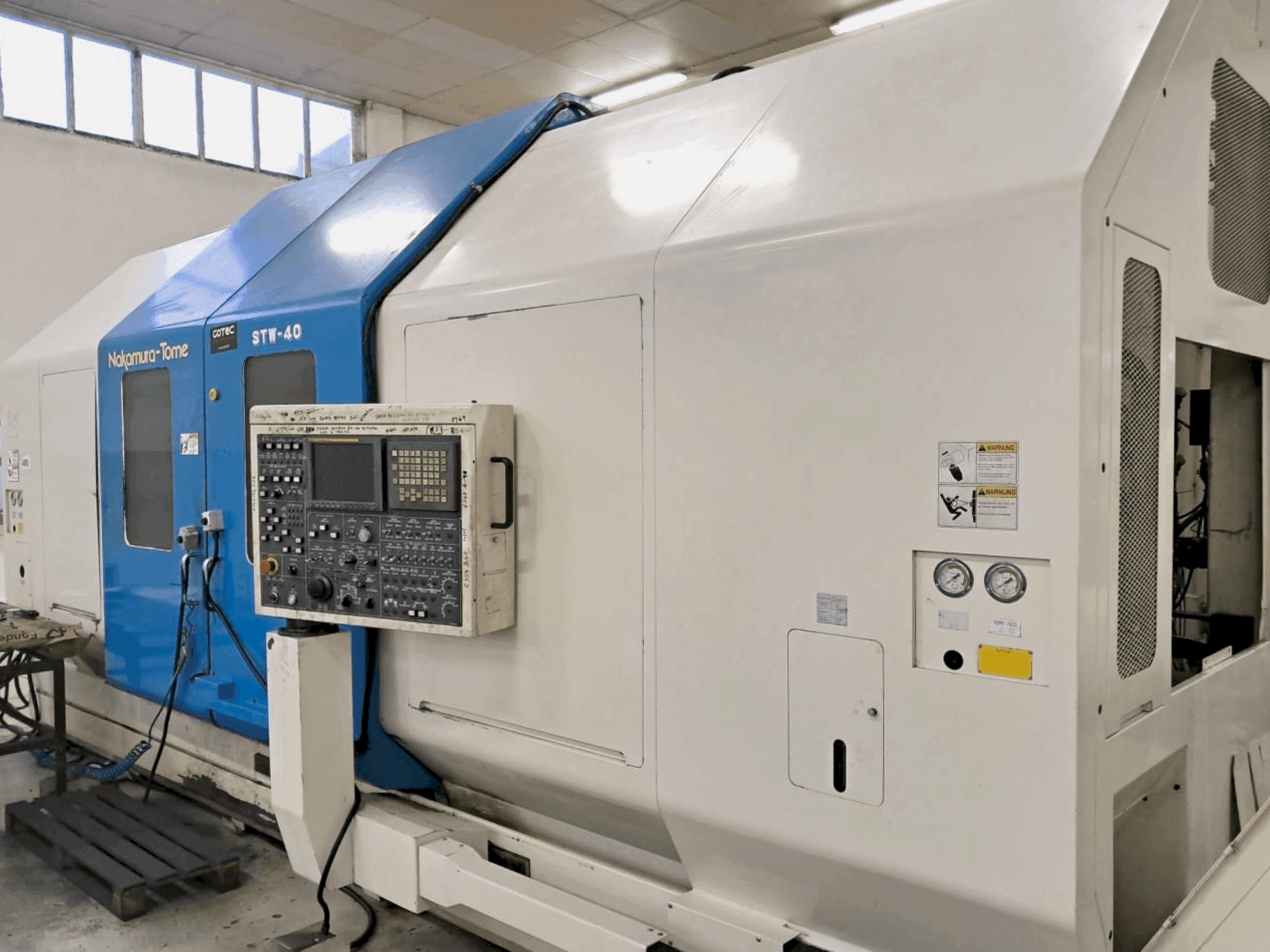

Name: NAKAMURA-TOME STW-40
Brand: NAKAMURA-TOME
SKU: PT-TUR-NAK-2000-00001
Price: 338200 PLN
Availability: InStock

338 200 zł

Cena GINDUMAC

(Ex works)

UZYSKAJ CENĘ OFICJALNĄ

Obejrzyj maszynę na miejscu

złóż kontrofertę

Pobierz PDF

Masz dodatkowe pytania? Skontaktuj się z nami!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Kontakt przez Whatsapp

GINDUMAC
Produkty
Obrabiarki
Używany NAKAMURA-TOME STW-40 na sprzedaż | gindumac.com

Pokaż w oryginalnym języku

Ta 9-osiowa tokarka Nakamura-Tome STW-40 została wyprodukowana w 2000 roku i charakteryzuje się maksymalną średnicą toczenia 570 mm i długością toczenia do 1550 mm. Charakteryzuje się prędkościami wrzeciona do 3500 obr/min i szybkimi prędkościami przesuwu 25 m/min w osiach X i 30 m/min w osiach Z. Idealna do złożonych zadań obróbczych, zawiera 80-krotny magazynek WZG i przenośnik wiórów na zawiasach. Skontaktuj się z nami, aby uzyskać więcej informacji na temat tej maszyny.

Informacje o maszynie

marka: NAKAMURA-TOME
rok: 2000
MODEL: STW-40
zastosowanie: Toczenie
Lokalizacja: Portugalia
rodzaj maszyny: Centrum tokarsko-frezarskie
Dostępność: Od zaraz
Marka sterowania: FANUC

Dane techniczne - NAKAMURA-TOME STW-40

Ogólne dane

Długość maszyny: 3500 mm
Szerokość maszyny: 6200 mm
Wysokość maszyny: 3200 mm
Waga maszyny: 22000 kg

Sterowanie

Marka: FANUC
Model: 16i-TA

Główny napęd

Zakres obrotów wrzeciona: 30-3500 1/MIN
Przelot wrzeciona: 85 mm
Liczba osi: 9

Przesuw

Oś X Przesuw: 400 mm
Oś X Szybki posuw: 25 m/min
Oś Y Szybki posuw: 20 m/min
Oś Z Przesuw: 1550 mm
Oś Z Szybki posuw: 30 m/min

Dodatkowy sprzęt

- 12000 obr/min dla górnego wrzeciona WZG z mocą napędu 11/7,5 kW i momentem obrotowym 79/47 Nm
- 80-krotny magazyn WZG
- Automatyczne uruchamianie i wyłączanie urządzenia z funkcją programu rozgrzewającego
- Kontrola uszkodzeń WZG z flagą skanowania dla górnego wrzeciona WZG
- 2 pompy HD - Brinkmann dla górnego wrzeciona WZG i dolnej głowicy (wydajność pompy = 45 litrów na minutę)
- Zawiasowy taśmowy przenośnik wiórów z wyrzutem w prawo

Informacje dodatkowe

Korzyści dla maszyny

Korzyści techniczne dla maszyn:
- - Maksymalna średnica toczenia górnego wrzeciona wzg: 570 mm // maks. średnica toczenia wrzeciona dolnego lewego i prawego: 400 mm
- - Standardowa średnica toczenia: 300 mm
- - Maksymalna długość obrotu w lewo i w prawo: 500 mm
- - Maksymalna długość toczenia górnego wrzeciona wzg: 1550 mm
- - Odległość między końcówkami wrzeciona: 1900 mm
- - Odległość między 2 uchwytami 3-szczękowymi: 1500 mm
- - Zapotrzebowanie na moc: całkowite podłączone obciążenie 160 kva
- - Zużycie powietrza: około 500 litrów na minutę
- - C1 + c2: 400 obr.
- - Oś b: 12. 5 r/min

Informacje dodatkowe

- Lewe / prawe wrzeciono: Moc napędowa i moment obrotowy: 22/15 kW Moment obrotowy: 500/794 Nm Prędkość obrotowa wrzeciona: 30-3500 obr. Nos wrzeciona: A1-8 Średnica wewnętrzna przedniego łożyska: 130 mm Otwór wrzeciona: 85 mm Maksymalna pojemność pręta: 71 mm Maksymalny rozmiar uchwytu: 315 mm C - Oś 3 osie jednocześnie: X, Z, C Czas włączenia: 0,5 s Szybka prędkość przesuwu: 400 obr/min (144000 °/min) Prędkość posuwu: 1 - 4800 °/min Dokładność stopniowania: 0,011° (30 sekund kątowych) Powtarzalność: ± 0,006° (± 20 sek. kątowych) Moment obrotowy hamulca tarczy wrzeciona: 25 kgfm Napęd frezowania i Bphr dla górnego wrzeciona WZG: CAPTO-C6 Moc napędu: 15/11 kW od 800 obr. Prędkość obrotowa silnika: od 60 do 6000 obr. Moment obrotowy: WeldonS, 10, 12, 14, 16, 20, 25 Oprzyrządowanie mocujące dołączone narzędzia: Uchwyt zaciskowy ER-25/ER-32

*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.

Kierownik ds. jakości:

Borja Garcia

Borja Garcia jest jednym z naszych specjalistów w dziedzinie inżynierii i odpowie na wszelkie pytania na temat maszyny. Skontaktuj się z nim/nią.
