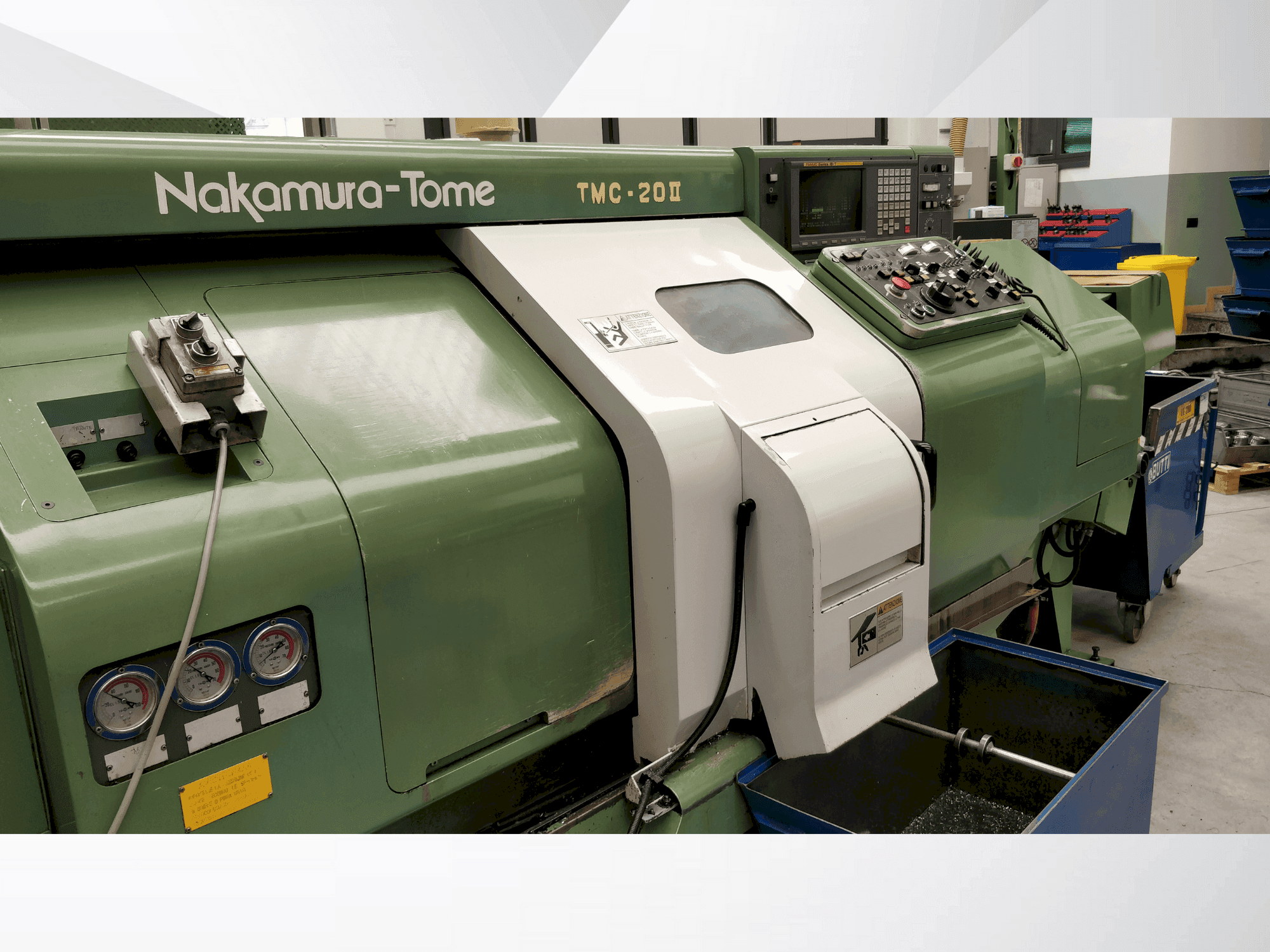

NAKAMURA-TOME - TMC20-IIIT-TUR-NAK-1995-00001

Korzyści dla maszyny

Korzyści techniczne dla maszyn

• Typ sterowania: fanuc 18ta / liczba sterowanych osi: 3 osie (x, z, c) dla tmc-20iim; 2 osie (x, z) dla tmc-20ii / pojemność pamięci programów: standardowo 20m (długość taśmy) / liczba zarejestrowanych programów: 63 programy / wyświetlacz crt: 9" crt (monochromatyczny) / funkcja i/o: rs232c
• Typ końcówki wrzeciona: a2-5 / rozmiar uchwytu: b / otwór wrzeciona: 62 mm / silnik wrzeciona głównego: ac 11/7. 5kw / prędkości wrzeciona: 45-4500 min-¹/ wydrążony cylinder uchwytu jest standardem / średnica wewnętrzna łożyska przedniego: 90mm / otwór przez drawtube: 52mm
• Typ głowicy rewolwerowej: rewolwer bębnowy / liczba narzędzi: 10 / rozmiar narzędzia kwadratowy: 25mm x 20mm / rozmiar narzędzia okrągły: 32mm, 25mm / dokładne indeksowanie: 0. 2 sek/stacja / liczba narzędzi obrotowych: 10 / prędkości obrotowe narzędzi: 30-3600 min-¹ / silnik frezujący: ac 2. 2/1. 5kw / 10 opcjonalnych stacji frezowania/wiercenia jest indywidualnie napędzanych silnikiem 2,2kw
• X, silnik napędowy osi z: ac 0. 9kw (x), ac 1. 8kw (z) / x, skok osi z: 162. 5 mm (x), 340 mm (z) / x, szybkość przesuwu osi z: 16 m/min (x), 24 m/min (z) / bezszczotkowe serwomotory ac o wysokiej reakcji dla osi x i z
• Skok wrzeciennika: 350 mm / szybkość przesuwu wrzeciennika: 24 m/min / typ końcówki wrzeciona: a2-5 / rozmiar uchwytu: uchwyt 6" / otwór wrzeciona: 47 mm / silnik drugiego wrzeciona: ac 5. 5/3. 7kw / prędkości wrzeciona: 45-4500 min-¹
• Wymiary całkowite (dł. X szer. X wys. ): 1933mm × 1450mm × 1825mm / wymiary całkowite z 2. Wrzecionem (l x w x h): 2905mm × 1665mm × 1825mm / waga maszyny: 2700 kg; 3000 kg z 2. Wrzecionem / źródło zasilania: 26. 5 kva
• Średnica pręta: 10-45 mm / długość pręta: 2. 5 m, 3. 0 m lub 4. 0m / prędkość wrzeciona: 10000-3500 rpm / prędkość posuwu: 220 mm/s / maks. Siła posuwu: 50 kg / wyrzut resztek: tylny lub przedni typ wyrzutu
