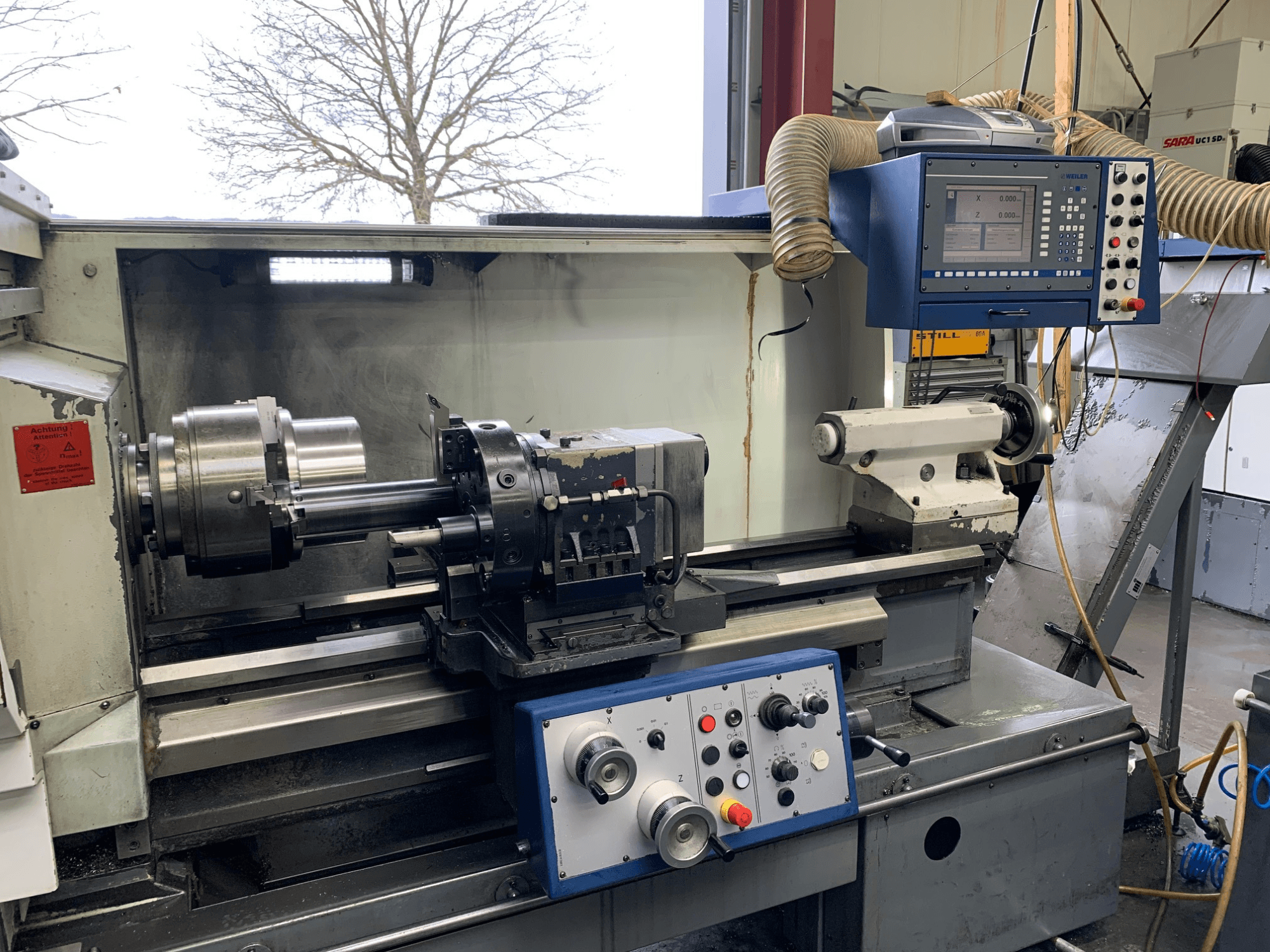

Weiler - E55X1000 DE-TUR-WEI-2004-00001

• 20 kW = moc rzeczywista (moc mechaniczna/elektryczna)

• 27 kVA = moc pozorna (w tym moc bierna)

• Stożek wewnętrzny: metryczny 90

• Średnica wrzeciona w łożysku przednim: 120 mm

• Otwór wrzeciona: 83 mm

• Maksymalna średnica płyty czołowej: 500 mm

• Maksymalna średnica uchwytu: 315 mm

• Maksymalny moment obrotowy: 1600 Nm

• System narzędziowy: rewolwer (VDI 40)

• Rozmiar trzpienia narzędzia: 32 x 25 mm

• Liczba prowadnic wzdłużnych: 1

• Liczba prowadnic poprzecznych: 1

• Odległość środkowa: 1100

• Skok poprzeczny: 340 mm

• Stożek konika: MK 5

• Średnica pinoli konika: 80 mm

• Skok pinoli konika: 200 mm

• Maksymalny skok konika: 1000/2000 mm

• Posuw wzdłużny: 0,001 - 20 mm/obr.

• Posuw poprzeczny: 0,001 - 20 mm/obr

• Szybki przesuw wzdłużny: 10 m/min

• Szybki przesuw poprzeczny: 5 m/min

• Siła posuwu wzdłużnego: 10000 N

• Siła posuwu w poprzek: 7000 N

• Zakres gwintów metrycznych: 0,1 - 250 mm

• Zakres gwintów Whitworth: 1/4 - 56 gwintów/cal

• Zakres modułów: 0.125 - 28

• Zakres DP: 0.05 - 48

• Maksymalny przekrój cięcia: 2,25 mm²

• Prędkość cięcia: 140 m/min

• I stopień przekładni: 89 obr/min przy 100% cyklu pracy

• II stopień przekładni: 355 obr/min przy 100% cyklu pracy

• Zużycie chłodziwa (normalne): 30 l/min przy 0,4 bar

• Zużycie chłodziwa (zwiększone): 30 l/min przy 3,5 bara

• Poziom hałasu: 80 dB(A)

• Parametry elektryczne:

  • Napięcie robocze: 400 V

  • Napięcie sterowania: 24 V DC

  • Podłączone obciążenie: 30 kVA

  • Prąd znamionowy: 43 A

  • Częstotliwość: 50 Hz

  • Bezpieczniki główne: 50 A

• Uwaga dotycząca stanu: Mały siłownik przełączający między stopniami przekładni jest uszkodzony; oba stopnie przekładni działają.

Dodatkowe wyposażenie

• Przenośnik wiórów
