BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

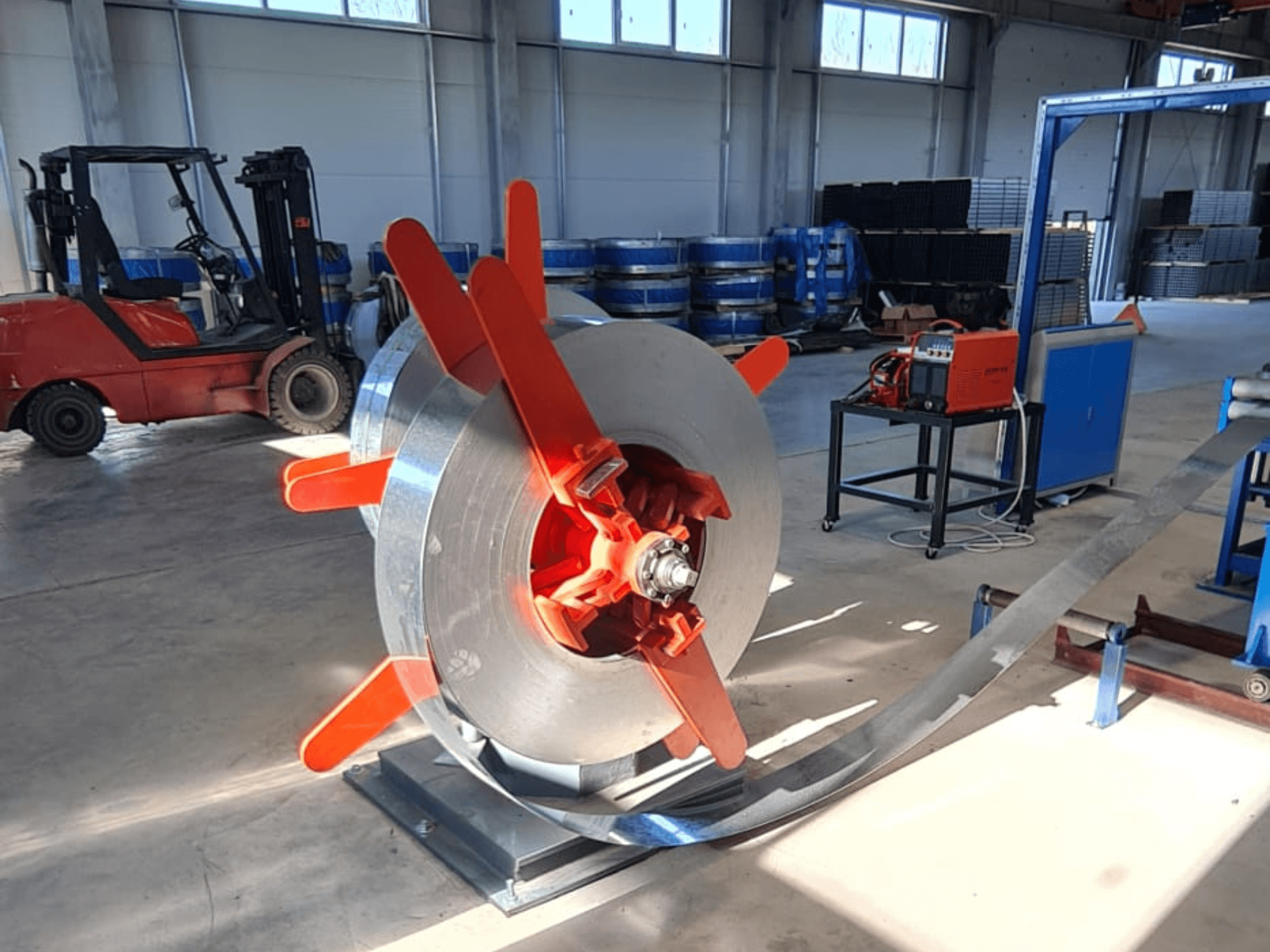

Używana linia do produkcji rur Marka: Bazhou Wanxin Industrial and Trading Rok produkcji: 2021 Linia do produkcji rur składa się z: Odwijarki dwustanowiskowej Funkcja: Pasywne odwijanie zwoju. Konstrukcja: Konstrukcja dwustanowiskowa z możliwością obrotu o 180°; ręczne rozszerzanie. Zalety: Szybki załadunek, prosta i wygodna obsługa. Nożyce hydrauliczne i zgrzewarka czołowa Funkcja: Tnie przedni i tylny koniec taśmy, centruje taśmę i zgrzewa ją z powrotem. Konstrukcja: Ręczne nożyce hydrauliczne z wysięgnikiem, przednimi i tylnymi rolkami dociskowymi, przednimi i tylnymi rolkami centrującymi oraz urządzeniem spawalniczym. Metoda cięcia: Nożyce hydrauliczne Metoda prasowania: Prasa dwucylindrowa Metoda spawania: Spawanie ręczne Magazyn zwojów Zadanie: Aby zapewnić ciągłą produkcję spawanych rur, za platformą do cięcia i zgrzewania doczołowego zainstalowano magazyn. Magazyn ten w sposób ciągły podaje taśmę, podczas gdy materiał jest przygotowywany do załadunku, odwijania, cięcia i zgrzewania. Konstrukcja: Typ ramowy, z ramami ruchomymi i stałymi (w tym z urządzeniem podającym). Prędkość podawania: maks. 120 m/min Prędkość magazynowania: maks. 200 m/min Długość magazynowanego taśmowego materiału: 200–400 m Silnik rolki dociskowej: prąd przemienny 11 kW Maszyna do formowania i kalibracji Wysokość robocza: +850 mm Moc: silnik prądu przemiennego/stałego 160 kW, 1000–2000 obr./min Przekładnia: hartowana Układ: pasywna prostownica 5-walcowa, walce pionowe do podawania taśmy; formowanie za pomocą 7 poziomych i 8 pionowych stanowisk walcowych; prowadzenie, dociskanie, gratowanie, chłodzenie i kalibracja za pomocą 6 poziomych i 5 pionowych stanowisk walcowych; 1 okrągłe stanowisko kalibracyjne. Stojak do kalibracji okrągłej: 1 zestaw urządzeń wygładzających; 2 strony po 8 walców, po 4 walce na stronę; Ø 30 mm, stal 40Cr, hartowana, odpuszczana i utwardzana. Wał walca poziomego: Ø 60 mm, pozycja łożyska 55, materiał 40Cr Obróbka powierzchni walców poziomych: utwardzanie powierzchniowe, HRC 50–55 Suwak łożyskowy: stal kuta 45# Wał walca pionowego: Ø40 mm, materiał 40Cr, hartowany, odpuszczany i utwardzany Rolki pionowe i poziome – typ stojaka: typ suwnicowy, szerokość otworu 120 mm, regulacja zacisku stojaka rolki poziomej za pomocą przekładni ślimakowej Materiał stojaków rolek poziomych i pionowych: spawany, a następnie poddany wyżarzaniu starzeniowemu Skrzynia przekładniowa: przekładnia stożkowa spiralna Wałek rolkowy dociskowy: Ø50 mm, 2 rolki dociskowe, regulacja za pomocą ręcznego pręta śrubowego Wałek prowadzący: Ø40 mm Nóż do gratowania: 2 szt., jeden w użyciu, jeden zapasowy Zbiornik chłodzący Piła na zimno Funkcja: Piła na zimno jest jedną z kluczowych maszyn w linii produkcyjnej ERW. Umożliwia cięcie rur na ustaloną długość podczas produkcji z dużą prędkością. Typ: KK-5-50 Średnica rur: Rury okrągłe Ø16–63,5 mm oraz odpowiadające im rury kwadratowe i prostokątne Długość cięcia: dowolna długość w zakresie 1–6 m Grubość materiału: 0,6–2,5 mm Silnik piły: silnik prądu przemiennego o mocy 11 kW z przetwornicą częstotliwości Silnik posuwu: serwosilnik o mocy 2,9 kW, Yaskawa Silnik napędowy: serwomotor o mocy 11 kW, Yaskawa Tryb podawania: wielostopniowe podawanie z regulacją prędkości za pomocą serwomotoru Prędkość podawania: maks. 110 m/min Siła mocowania: pneumatyczna Brzeszczot: Ø400 mm Model reduktora piły: KK-80 Skok piły (długość zębatki): 3 m Wymiary maszyny: 4500 × 1500 × 1300 mm Tor przenośnika, stół i maszyna pakująca Funkcja: Uformowane rury są automatycznie przenoszone z rolki na stół. Są one pakowane w sześciokątne wiązki za pomocą prostej maszyny pakującej. Długość toru rolkowego: 16 m, 1 silnik YCT200-4A, 5,5 kW Uwaga: Dane techniczne i opisy zostały zaczerpnięte z oryginalnego potwierdzenia zamówienia. Mają one charakter wyłącznie informacyjny i nie są wiążące.
