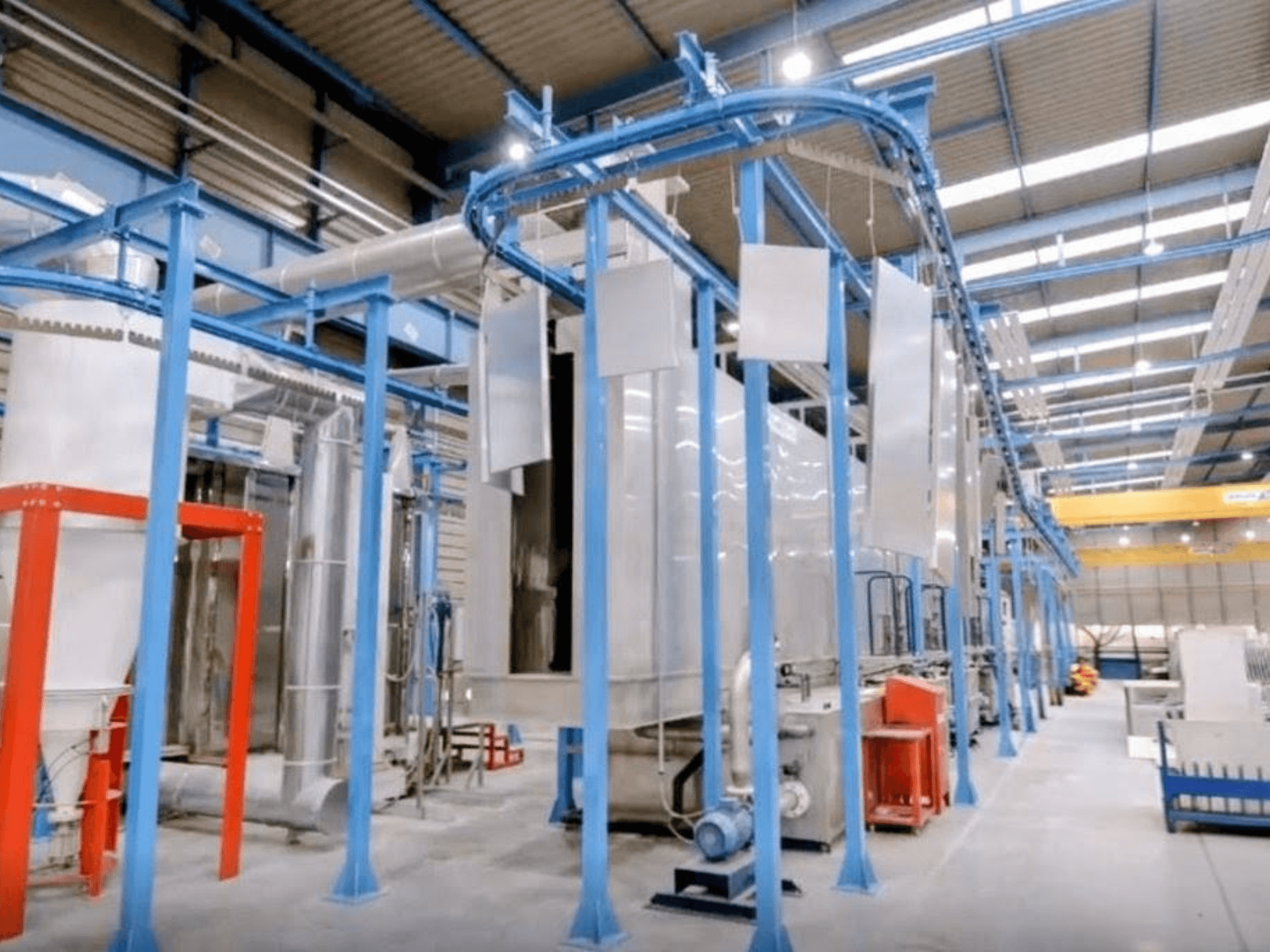

CABYCAL - lppES-OTH-CAB-2018-00001

• Przenośnik

  • Typ: Podwieszany przenośnik jednoszynowy (napędzany falownikiem częstotliwości)

  • Zakres prędkości: od 0,75 do 1,2 m/min (prędkość projektowa 0,75 m/min)

• Mechanizm posuwowo-zwrotny (oś robocza)

  • Maksymalny skok pionowy: 2 200 mm (regulowany)

  • Prędkość pionowa: od 0,14 do 0,6 m/s (regulowana)

  • Ruch pozycjonujący: regulacja ręczna

• Pojemność na elementy

  • Materiał obrabianego elementu: metal

  • Maksymalne wymiary detalu (dł. x szer. x wys.): 1 000 x 100 x 2 000 mm

  • Prześwit między prowadnicami (szer. x wys.): 300 x 2 200 mm

  • Maksymalne obciążenie: 35 kg na regał z wieszakami o długości 800 mm

  • Wydajność produkcyjna: 56 wieszaków/godz. przy prędkości 0,75 m/min; 90 wieszaków/godz. przy prędkości 1,2 m/min

• System nakładania proszku

  • Marka/model: Nordson Encore LT

  • Urządzenia posuwisto-zwrotne: 2 elektroniczne urządzenia posuwisto-zwrotne

  • Pistolety automatyczne: 4 pistolety automatyczne do proszku z indywidualnymi modułami sterującymi

  • Kabina proszkowa i odzysk proszku: Kabina z cyklonem odzyskowym i filtrem absolutnym z automatycznym czyszczeniem impulsowym

  • Prędkość strumienia powietrza przy otworach: ok. 0,5 m/s

• Elementy linii i urządzenia termiczne

  • Tunel do obróbki wstępnej: 5-stopniowy tunel czyszczący z kąpielami chemicznymi, wentylator odciągowy oparów, elektromagnesowe zawory posuwowe

  • Piec suszarniczy: opalany gazem, z wewnętrznym wymiennikiem ciepła, 2 wentylatory recyrkulacyjne, 2 wentylatory kurtyny powietrznej

  • Piec utwardzający (polimeryzacyjny): opalany gazem, wewnętrzny wymiennik ciepła, 2 wentylatory recyrkulacyjne, 1 wentylator kurtyny powietrznej, 1 wentylator wyciągowy górny

  • Palniki piecowe: BALTUR (kod 17080010 / BTG 15 5060HZ)

  • Maksymalna temperatura robocza: 180°C

• Media i wymagania techniczne

  • Podłączenie elektryczne: 400 VAC, 3-fazowe + neutralny + uziemienie, 50 Hz

  • Całkowita moc elektryczna: 90 kW (wymagana moc przyłączeniowa ok. 80 kW)

  • Zużycie energii elektrycznej: ~80% (z wyłączeniem kabiny aplikacyjnej)

  • Paliwo grzewcze: gaz ziemny

  • Moc cieplna: łącznie 520 kW (moc zainstalowana 650 kW / ~420 kW zużycia z odzyskiem ciepła)

  • Sprężone powietrze: czyste, suche powietrze pod ciśnieniem 6–8 bar (2 przyłącza 1/2" + 1 przyłącze 1" do aplikacji)

  • Woda z odwróconej osmozy: 1-punktowa dystrybucja (TTS) przy ciśnieniu 2–3 bar; ~600 l/h przez wlot 2"

  • Wymagania budowlane: 4–5 przejść dachowych na kominy wyciągowe; zalecana studzienka/rowek na ścieki do odprowadzania wody z oczyszczania wstępnego

Wyposażenie dodatkowe

• 1x ręczny pistolet do proszku ze zintegrowanym panelem sterowania

• 1x Kompletny zespół przesiewający z wężem zasilającym o długości 10 m

• 1x zbiornik na proszek o pojemności 36 kg

• 1x pompa odzyskowa typu Venturi
