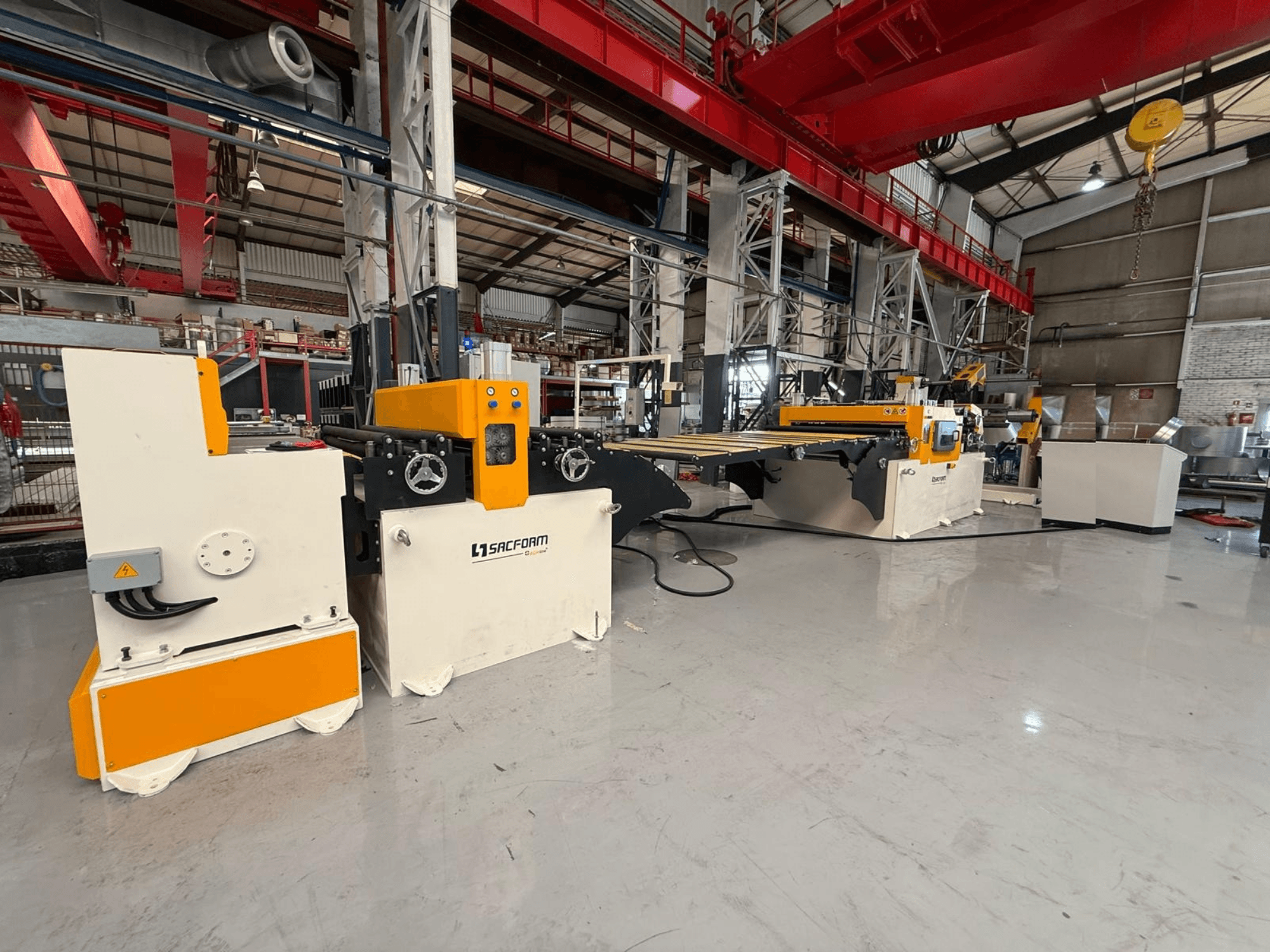

SACFORM - CRL1503-6PL-OTH-SAC-2025-00001

• Wymiary: szerokość 1500 mm x grubość 1–3 mm (AL/MS), do 1,5 mm (SS), zwoje o masie 6 ton

• Materiały: aluminium (AL), stal miękka (MS), stal nierdzewna (SS)

• Wymiary gotowej blachy: szerokość 500–1500 mm; długość 500–4000 mm

• Parametry zwojów: średnica wewnętrzna 490/610 mm; średnica zewnętrzna maks. 1400 mm; masa maks. 6000 kg

• Prędkość linii: 30 m/min prędkość robocza (nożyce typu start-stop dodają ~2,5 s na cięcie)

• Operatorzy: 1

• Zasilanie i media:

  • Zasilanie elektryczne: 380 V, trójfazowe, 50 Hz; zasilanie pomocnicze 220 V, 50 Hz; elektromagnesy 24 V DC

  • Moc zainstalowana 32 kW; typowe zużycie podczas pracy 13 kW

  • Powietrze pneumatyczne: 6 bar

  • Hydraulika: ciśnienie robocze 120 bar; ciśnienie główne 220 bar; 2 agregaty hydrauliczne, każdy o pojemności 40 l

• Sterowanie i elektronika: sterownik PLC firmy Siemens; elektronika i panel sterowania firmy Siemens/Rexroth; ekran dotykowy 7"; możliwość zdalnego wsparcia

Konfiguracja linii (zawarte moduły i kluczowe parametry)

• Hydrauliczny wózek do załadunku cewek:

  • Udźwig 6000 kg (pojedyncza cewka), maks. szerokość 1500 mm, maks. średnica zewnętrzna 1400 mm

  • Stół typu V, hydrauliczny ruch poprzeczny i podnoszenie (skok 300 mm), sterowanie panelowe

• Hydrauliczny odwijak z jednym trzpieniem:

  • Udźwig 6000 kg; maksymalna szerokość taśmy 1500 mm; średnica wewnętrzna 490–610 mm; średnica zewnętrzna 1400 mm

  • Hydrauliczny trzpień ze stożkowym rozszerzeniem; bęben z napędem silnikowym i przekładnią redukcyjną, regulowana prędkość

  • Górne ramię dociskowe/zabezpieczające; czujnik laserowy do kontrolowanego odwijania i automatycznego zatrzymania

• Automatyczna platforma do prowadzenia/wciągania taśmy z serwonapędzanym ramieniem zginającym:

  • Automatyczne nawlekanie zwoju i przenoszenie do prostownicy

  • Ramię giętące: 2 rolki Ø 110 mm, napędzane serwomotorem; 2 tłoki

  • Ruch platformy: hydrauliczny w górę/w dół i do przodu/do tyłu; automatyczny, bez ręcznego wprowadzania

• Zespół prostujący:

  • Prędkość do 30 m/min; szerokość robocza 500–1500 mm

  • Łącznie 11 rolek: 7 prostujących, 2 podające, 2 dociskowe (wszystkie Ø110 mm)

  • Motoryzowana regulacja prostownicy; hydraulicznie otwierana grupa rolek

  • Pneumatyczny docisk rolek; przekładnia o małym luzie; materiał przekładni 8620

  • Pionowe prowadnice łożyskowe; 2 zespoły prowadzące; regulacja szerokości za pomocą układu przekładniowego

  • W zestawie funkcja powlekania PVC

• Podajnik serwo:

  • Prędkość do 30 m/min; maksymalna szerokość 1500 mm; grubość 1–3 mm

  • 2 rolki serwo (górna/dolna) Ø 110 mm; materiał rolek 4140

  • Sterowanie cięciem na długość oparte na enkoderze; napór pneumatyczny; przekładnie o małym luzie

  • Prowadzenie: dwustronne prowadnice boczne, poziome rolki prowadzące, regulacja szerokości za pomocą przekładni, wyrównanie w prawo/w lewo do 90°

  • Sterowanie serwo: automatyczny cykl podawania, programowalna prędkość, programowana długość cięcia i ilość, pamięć na 250 programów i do 50 długości, ekran dotykowy 7", 8 wyjść zewnętrznych

• Nożyce gilotynowe typu start-stop:

  • Zasięg cięcia 1–3 mm; szerokość 1500 mm

  • Materiał ostrza 2379; ostrza wysokowęglowe/wysokochromowe; 2 krawędzie górne, 4 krawędzie dolne

  • Regulowana szczelina między ostrzami; mechaniczne mocowanie blachy

  • Strata czasu cyklu wynosząca ok. 2,5 s na jedno cięcie; teflonowe prowadnice na belce tnącej

• Marki elementów hydraulicznych i pneumatycznych: zawory hydrauliczne Bosch Rexroth/Bucher; elementy pneumatyczne Festo/Pemaks; silniki Gamak/Yilmaz

• Elektryka/automatyka: sterownik PLC firmy Siemens; komponenty firm Siemens/Rexroth; szafa elektryczna i system automatyki

Uwagi

• Grubość blachy ze stali nierdzewnej ograniczona do maks. 1,5 mm.

• Podana prędkość 30 m/min to prędkość wolnobieżna; rzeczywista wydajność zależy od cyklu pracy nożyc typu start-stop (~2,5 s na jedno cięcie).
