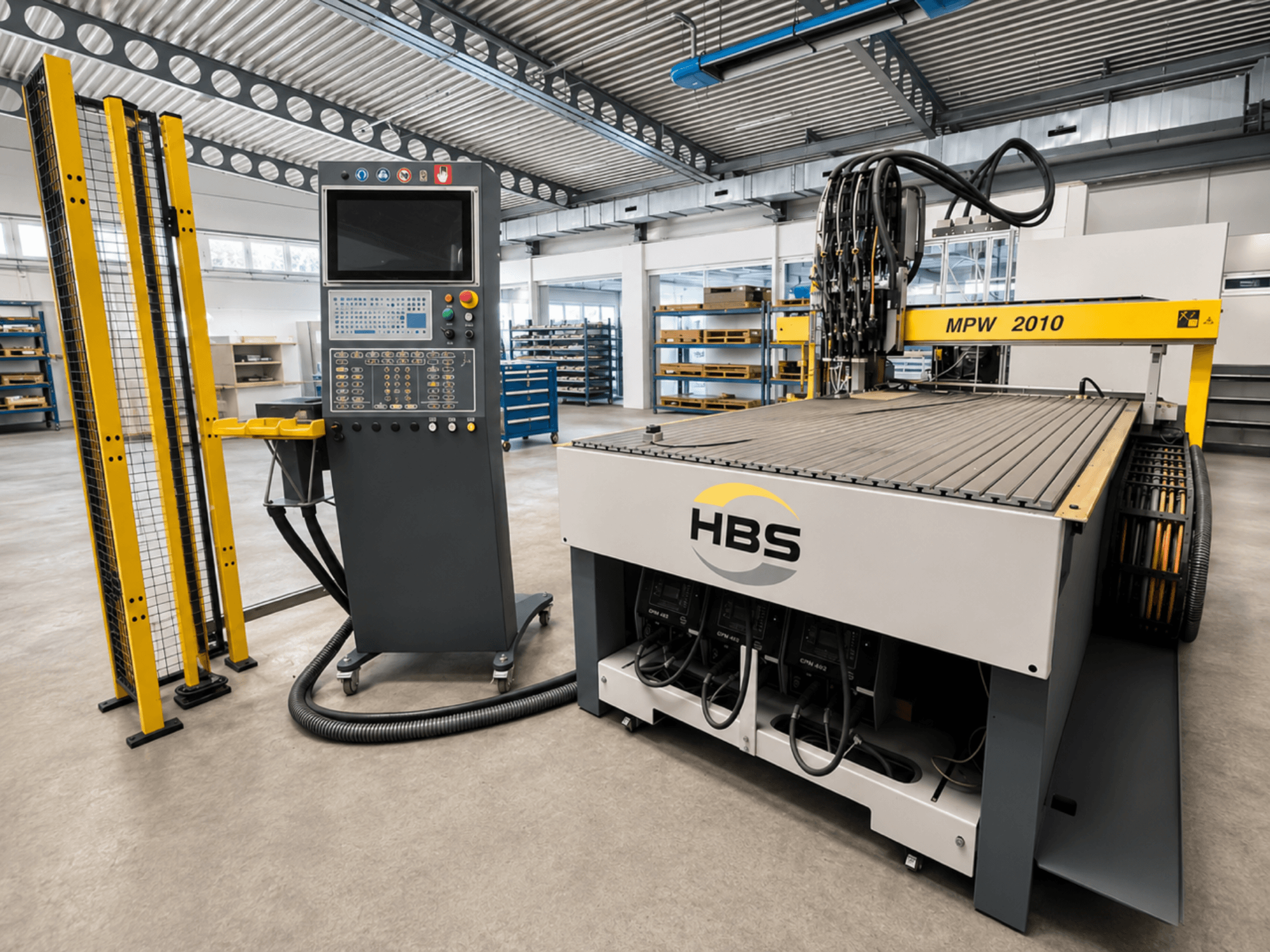

HBS - MPW 2010/3K/4MZ/1FKDE-OTH-HBS-2019-00001

- Zakres roboczy (oś X): 1250 mm (głowice od 1 do 3) / maks. 1450 mm

- Zakres roboczy (oś Y): 2250 mm

- Skok roboczy (oś Z): 0–200 mm (z napędem silnikowym, dowolnie programowalny, całkowity skok 215 mm)

- Prędkość przesuwu (osie X/Y): ok. 48 m/min

- Prędkość przesuwu (oś Z): ok. 25 m/min

- Wydajność spawania: ok. 30–40 kołków/minutę

- Dokładność maszyny (stal/aluminium): ± 0,2 mm (dla kołków HBS CD o średnicy od Ø3 do Ø8 mm)

- Średnice kołków: od Ø 3 mm do Ø 8 mm (z kołnierzem)

- Długości kołków: od 8 mm do 40 mm (wydajność podawania dla długości od 7 do 50 mm)

- Zasilanie główne: 3 x 400 V AC / 32 A / 50–60 Hz

- Obciążenie przyłączone: maks. 12 kVA

- Przyłącze powietrza: min. 6 bar, maks. 10 bar

- Zużycie sprężonego powietrza: ok. 10 l/spawany kołek

- Jednostka sterująca: HBS PC Control (Schneider Electric)

- Jednostki zasilające: 3 x HBS-CDMI 2402 / 230 V (wersja UE)

- Automatyczne podajniki kołków: 1x w pełni automatyczny podajnik kołków HBS VBZ-3 z podajnikiem miskowym

- Automatyczne głowice spawalnicze: 1x automatyczna głowica spawalnicza HBS KAH 412C z wyświetlaczem LCD

- System bezpieczeństwa: kurtyna świetlna kategorii 4 (wysokość 1500 mm) z dwustronnym ogrodzeniem obwodowym i wyłącznikiem awaryjnym

Dołączone akcesoria:

Walizka na narzędzia/przystawki HBS do modelu KAH 412, pneumatyczne urządzenie dociskowe (HBS-PN-NH), rozpylacz z 3 dyszami (MPW TC), zestaw przystawek VBZ-U6 (Ø 3, 4, 6, 8 mm)
