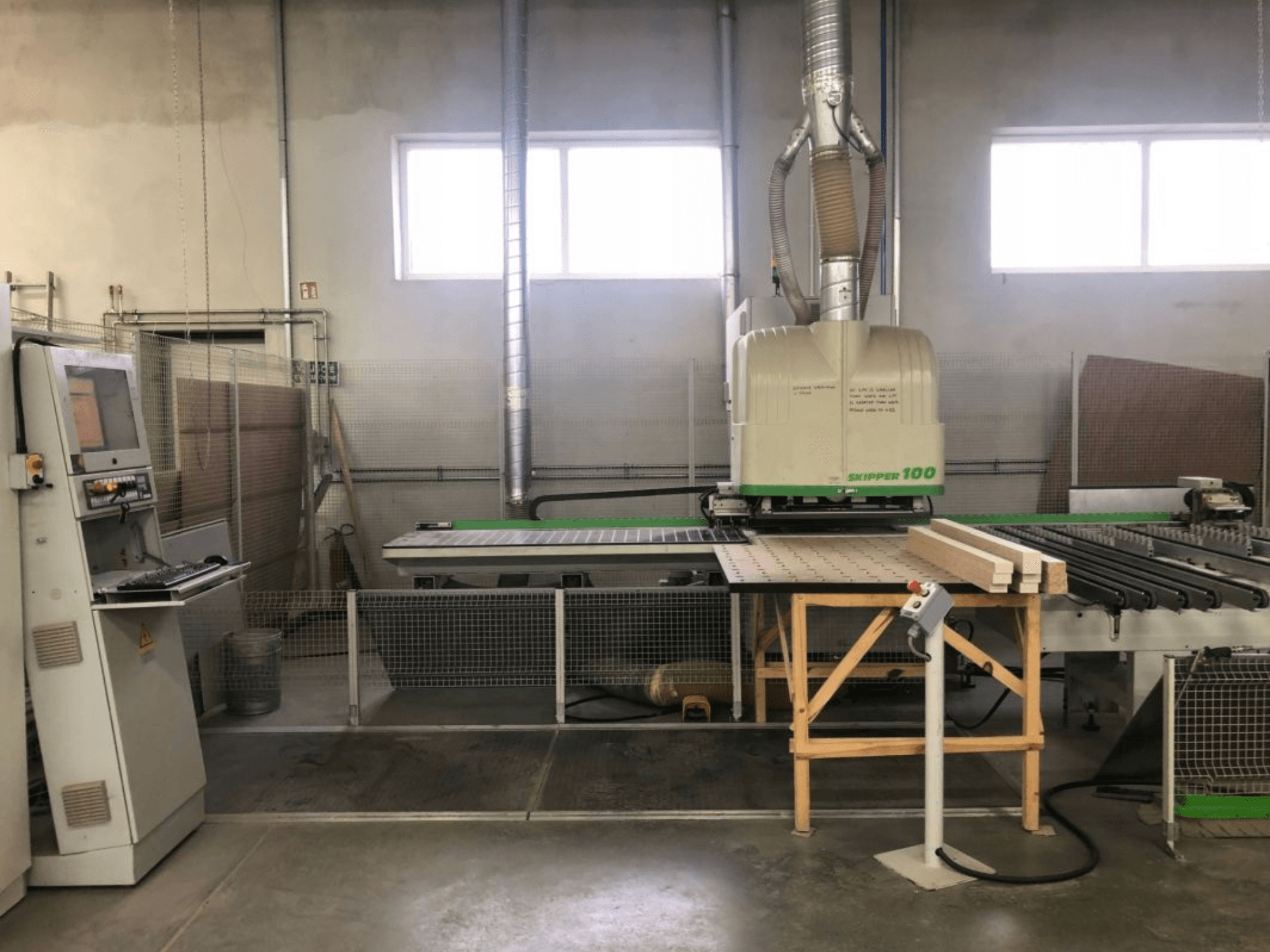

BIESSE - SKIPPER 100PL-CNC-BIE-2009-00002

• Pojemność obrabianego elementu

  • Długość: 90 – 3 000 mm

  • Szerokość: 70 – 1 000 mm

  • Grubość: 8 – 60 mm

• Zakresy robocze

  • Oś X

    • Wiercenie pionowe: 0 – 3 000 mm

    • Wiercenie poziome (X i Y): 0 – 3 000 mm

    • Frezowanie ciągłe: 0 – 2 500 mm

    • Frezowanie częściowe: 0 – 3 000 mm

    • Ciągłe rowkowanie piłą (kierunek X): 0 – 2 500 mm

    • Cięcie rowków częściowe piłą (kierunek X): 0 – 3 000 mm

  • Oś Y

    • Wiercenie pionowe: 0 – 1 000 mm

    • Wiercenie pionowe z systemem 32 mm: 32 – 1 000 mm

    • Wiercenie poziome w osi X: 0 – 1 000 mm

    • Wiercenie poziome w osi Y: 90 – 1 000 mm

    • Frezowanie: 0 – 950 mm

    • Rowkowanie piłą (kierunek X): 112 – 1 000 mm

  • Oś Z

    • Grubość materiału: 0 – 60 mm

• Konfiguracja i cechy maszyny

  • 78 niezależnych wrzecion wiertniczych w dwóch lustrzanie symetrycznych zespołach obróbczych:

    • 39 wrzecion w górnym zespole

    • 39 wrzecion w dolnym zespole

  • Na każdy zespół obróbczy:

    • 29 pionowych wrzecion wiertniczych (19 wzdłuż osi X, 10 wzdłuż osi Y, odstęp 32 mm)

    • 8 poziomych wrzecion wiertniczych wzdłuż osi X (4 z podwójnym wyjściem)

    • 2 niezależne wrzeciona wiertnicze poziome w osi X

    • 2 niezależne wrzeciona wiertnicze poziome w osi Y

    • Elektrowrzeciono HSK o mocy 3,5 kW, 6 000 – 18 000 obr./min

  • Górny i dolny stół roboczy (dociskowy)

  • Górne i dolne zespoły obróbcze

  • Elektroniczna regulacja grubości

  • Centralne automatyczne smarowanie

  • Sterowanie CNC oparte na komputerze PC (Windows XP 600 z oprogramowaniem Soft CN)

  • System bezpieczeństwa

Wyposażenie dodatkowe

• Rolkowy stół załadowczy

• Prawy przenośnik taśmowy do rozładunku
