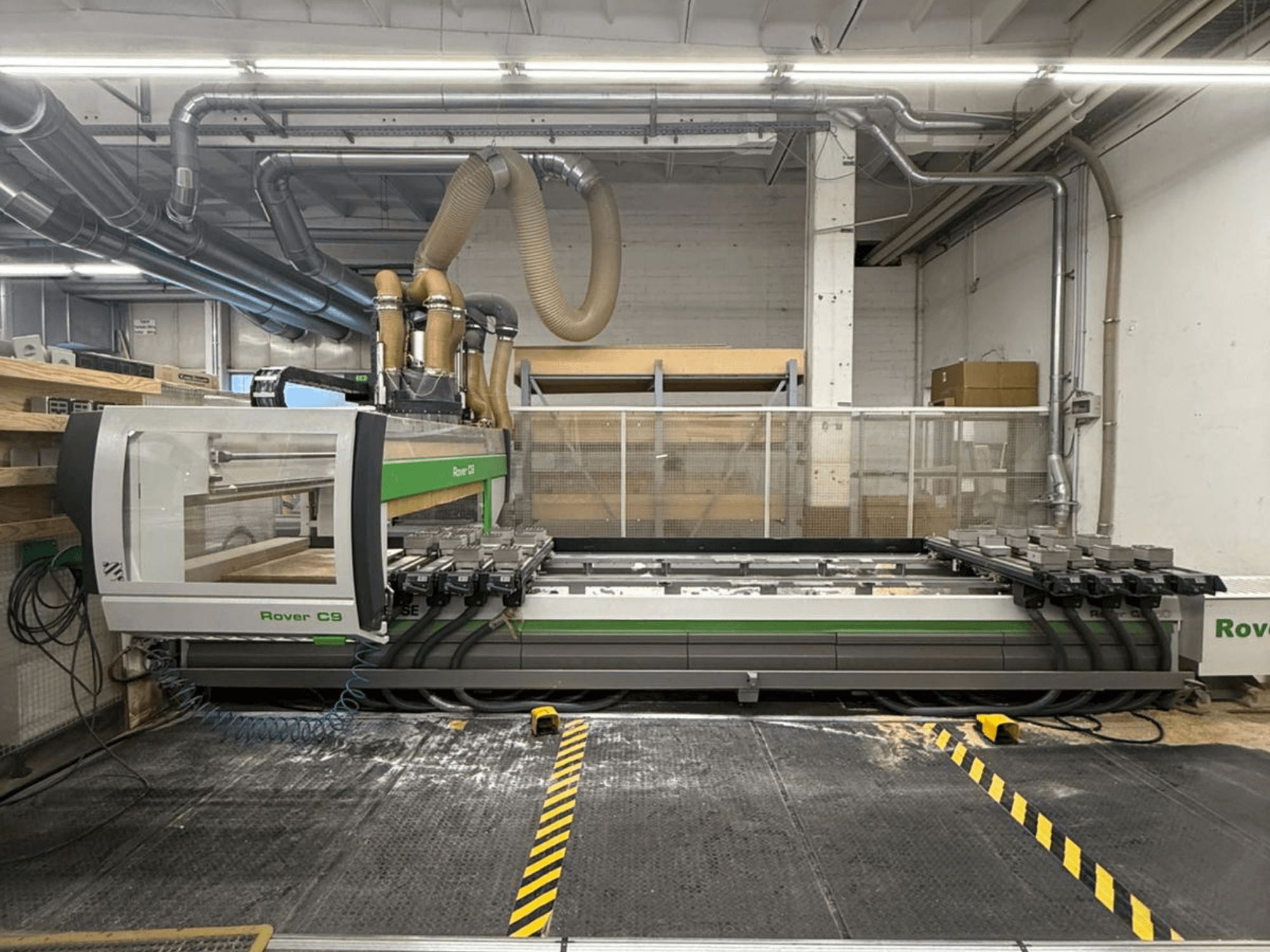

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Stół roboczy i mocowanie

• 8 uchwytów na płyty ATS (L = 1525 mm) i 24 szyny ślizgowe

• Automatyczne pozycjonowanie uchwytów na płyty i szyn ślizgowych (EPS X-Y)

• Pneumatyczny system blokowania, podzielony na 2 obszary robocze w X

• 8 tylnych ograniczników referencyjnych, skok 115 mm

• 8 ograniczników, skok 140 mm, ustawionych na 1175 mm (L = 1280 / 1525 / 1800 mm)

• 8 ograniczników, skok 140 mm, umieszczonych na wysokości 770 mm (L = 1280 / 1525 / 1800 mm)

• 4 ograniczniki boczne, skok 140 mm (2 lewe + 2 prawe), z systemem pneumatycznym

• 4 zdejmowane ograniczniki środkowe, skok 140 mm (2 lewe + 2 prawe), z układem pneumatycznym

• Czujnik do wykrywania opuszczonych ograniczników

• System pneumatyczny dla uchwytów prętów podnoszących

• 6 uchwytów na pręty do łatwego załadunku (moduły H = 74 mm)

Podciśnienie

• System próżniowy dla pompy 250 m3/h

• Obrotowa łopatkowa pompa próżniowa 250 m3/h dla standardowego systemu próżniowego

Jednostki obróbcze i konfiguracja

• Skład C3-A1:

  • Urządzenie do montażu deflektorów wiórów z czujnikami pneumatycznymi lub indukcyjnymi na 5-osiowej jednostce obróbczej

  • Kołnierz do montażu jednostek na jednostce roboczej z 5 osiami interpolującymi (jednostki użyteczne tylko wtedy, gdy wrzeciono elektryczne jest ustawione pionowo)

• Kompozycja C3-P2:

  • Dodatkowy suwak Z dla tylnych jednostek roboczych, sterowany przez niezależną oś Z

  • Głowica wiertarska BH 42 L

  • Łańcuchowy zmieniacz narzędzi z 22 pozycjami (odległość między osiami 180 mm)

  • Żelazny chwytak odrzutnika wiórów z czujnikiem pneumatycznym lub indukcyjnym, umieszczony w łańcuchowym zmieniaczu narzędzi

  • Deflektor wiórów RH z czujnikiem indukcyjnym do standardowego wrzeciona elektrycznego lub 5-osiowego wrzeciona elektrycznego 15 kW (wymaga urządzenia do deflektora wiórów; wymaga kołnierza do montażu jednostek w przypadku korzystania z 5-osiowego wrzeciona elektrycznego; wymaga osi C w przypadku korzystania ze standardowego wrzeciona elektrycznego)

Systemy

• Automatyczny system smarowania

• Jednostka sterująca z 5 osiami interpolującymi

Dodatkowe wyposażenie

• Przenośnik taśmowy do usuwania wiórów i odpadów (przenośnik wiórów)

• Jednostka chłodzenia cieczą dla systemów chłodzonych cieczą (może chłodzić dwa wrzeciona elektryczne lub jedno wrzeciono elektryczne i jedną głowicę wiertarską chłodzoną cieczą)

Uwaga: Dane techniczne i opisy pochodzą z oryginalnego potwierdzenia zamówienia i mają charakter wyłącznie informacyjny; nie są wiążące.
