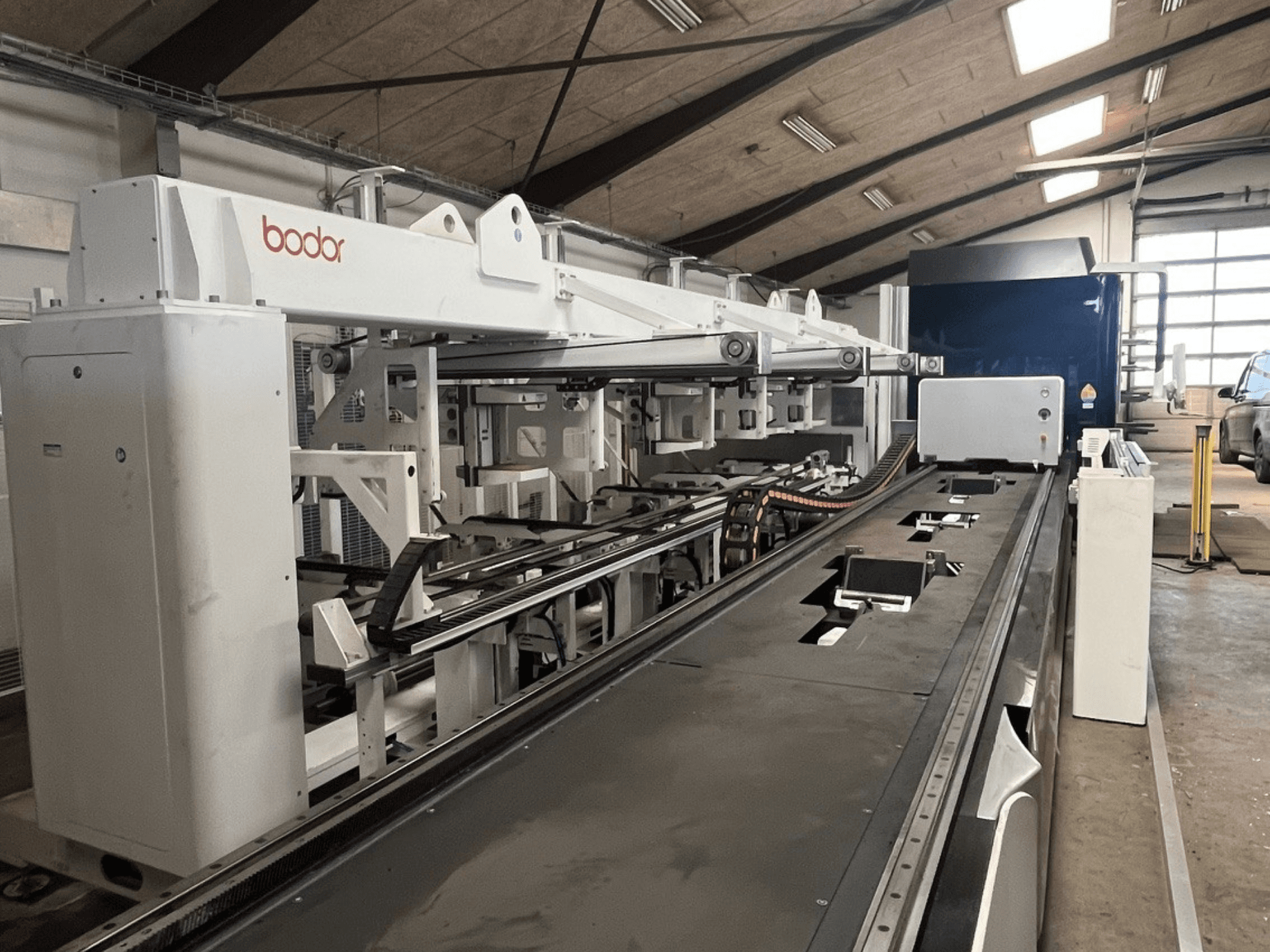

Bodor - T2-65-3000WDK-CUT-BOD-2024-00001

Model T230

Zakres rozmiarów rur Rury okrągłe: φ8–φ230 mm

Rury kwadratowe: □8–□230 mm

Rury prostokątne: 230 mm ≥ długość boku ≥ 8 mm

Belka dwuteowa 10#–14#

Wymagania dotyczące rur

Średnica < φ50 mm

Grubość ścianki rur ≥ 1,2 mm;

Średnica ≥ φ50 mm

Grubość ścianki ≥ 2,5% średnicy rur

Maksymalne obciążenie uchwytu pneumatycznego: 300 kg, 46 kg/m

Maksymalna długość obrabianej rury: 6500 mm

Maksymalna długość rozładunku: 4500 mm

Najkrótszy pozostały materiał: 80 mm

Moc lasera / marka: 3000 W, Bodor

Dokładność pozycjonowania: 0,05 mm

Dokładność ponownego pozycjonowania: 0,03 mm

Maksymalne przyspieszenie: 1,5 G

Wymiary całkowite maszyny

12650 mm × 2350 mm × 2500 mm

Masa całkowita: 5060 kg
