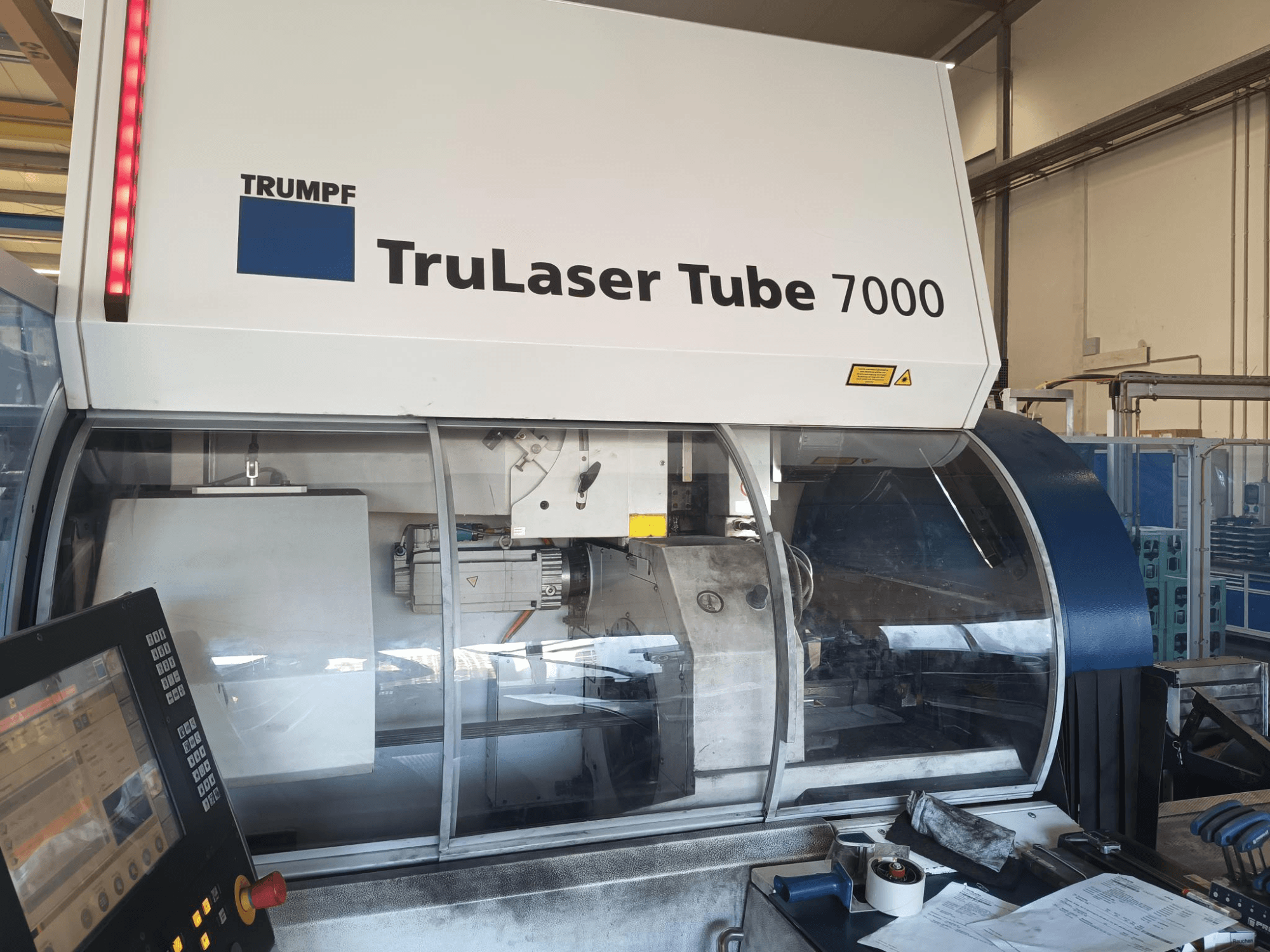

TRUMPF - TruLaser Tube 7000 KT02DE-CUT-TRU-2010-00003

• Średnica otworu: 200 mm

• Stacja odrzutów: 3 m ze stołem szczotkowym

• Taca na odrzuty

• Zakres roboczy wzdłuż osi X rury: 6500 mm

• Średnica zewnętrzna koła: 254 mm (zwiększona w stosunku do standardowej wartości 200 mm)

• Stacja rozładunku: 3 m ze stołem szczotkowym, rozładunek z przodu

• Typ lasera: laser CO₂ TruFlow 3600 z systemem LensLine (modyfikacja za dodatkową opłatą w stosunku do standardowego modelu TruFlow 2000)

• Sterowanie: Sinumerik 840D, Teleservice

• Standardowe oprogramowanie/funkcje: NitroLine, FocusLine, SprintLine, regulacja mocy lasera, programowalne ciśnienie gazu tnącego, powrót do programu, automatyczne wyłączanie, oświetlenie obszaru roboczego, funkcja dziennika pracy lasera, układ chłodzenia lasera

• Laser: laser CO₂ TruFlow 2000

• Układ chłodzenia lasera

• Głowica tnąca: głowica tnąca z soczewką o ogniskowej 155 mm, ControlLine

• Sterownik: 84D

• Łączność/przesył danych: złącze sieciowe RJ-45, złącze USB; instalacja sieciowa w zestawie

• Bezpieczeństwo: oznaczenie CE, wielowiązkowe bariery świetlne, kompaktowy odpylacz o wydajności 1500 Nm³/h, kabina ochronna z panelami z Makrolonu

• Temperatura otoczenia podczas pracy: do 43°C

• Rodzaj instalacji: Specjalna konfiguracja montażu maszyny

Wyposażenie dodatkowe

• Akcesoria:

  • Walizka z częściami zamiennymi do głowic tnących

  • 1 x zestaw do zdalnego sterowania

  • Zestaw szczęk mocujących Ø 16 / 200 mm

  • Szyny prowadzące w kształcie litery U do stacji odrzutu o średnicy wewnętrznej 200 mm

• Automatyzacja:

  • Jednostka załadowcza: LoadMaster Tube 6,5 m z podparciem wiązki, 2 chwytaki, średnica zewnętrzna 254 mm, konstrukcja minimalizująca zarysowania dla rur 6 m, obrotowa linia przenośnikowa, dodatkowy chwytak D = 254 mm

  • Opcje dla LoadMaster Tube 6 m:

    • Średnica koła 250 mm

    • Krótsza podpora taśmy

    • Obrotowy odcinek przenośnika

    • Dodatkowy chwytak Ø 200 mm

    • Dodatkowy chwytak o średnicy 250 mm

• Wyposażenie specjalne:

  • Elastyczna stacja odrzutu 4,5 m (prototyp) zamiast stacji odrzutu 3 m, bez stołu szczotkowego

  • Specjalna instalacja do elastycznej stacji odrzutu

  • LoadMaster (wersja seryjna 103)

  • Instalacja o 100 mm wyższa (możliwe zastosowanie pojemnika z siatki drucianej), decyzja po odbiorze

• Usługi:

  • Montaż, uruchomienie, szkolenie
